Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

До начала устройства обмазочной гидроизоляции поверхность конструкции выравнивают, очищают, срубают наплывы, выступающую арматуру, заделывают раковины, углубления и сушат. Сопряжения гидроизоляционного покрытия с закладными деталями проклеивают защитной тканью. Кирпичную кладку выравнивают устройством цементно-песчаной стяжки. Деформационные швы уплотняют герметиками.

Технология обмазочной гидроизоляции проста. На первом этапе на подготовленную поверхность наносят грунтовку — 2 слоя горячей или холодной битумной невязкой мастики. Наносят их с помощью кисти или распылителя. Температура горячих мастик в момент нанесения должна быть не менее 160–180 °C.

Битумные, битумно-полимерные и полимерные краски для гидроизоляции и грунтовки наносятся кистями, валиками, набрызгом или напылением с помощью битумно-красконагнетательных установок.

Битумно-полимерные эмульсии наносят пистолетом-распылителем, а эпоксидные составы — с помощью агрегатов воздушного распыления. Гидроизоляцию из эпоксидных смол выполняют в 3 слоя.

Применяют и окрасочную гидроизоляцию для защиты фундаментов и стен сооружений от капиллярной влаги и воздействия небольшого напора грунтовых вод (до 2 м водн. ст.).

Компания «Гермопласт» выпускает широкий ассортимент эффективных гидроизоляционных материалов. Два из них — «Гидрофор» и «Полур» (всех пяти марок) — имеют гигиенические сертификаты №№ 77.01.03.577.П.00567.01.0, 77.01.06.577.Т.05580.03.0, разрешающие их применение в хозяйственно-питьевом водоснабжении. Они же, единственные из российских строительных материалов, включены в международный «Реестр продукции, отвечающей экологическим требованиям».

По испытаниям, проведенным Экоцентром МГУ им. М. В. Ломоносова, мастики «Гидрофор», «Битурэл», «Полур» и «Гермокров» по отношению к микроорганизмам (ГОСТ 9.051-75) признаны биостойкими. ГНИИ ВНИПИЭТ рекомендовал согласно ГОСТ Р 51102-97 покрытие марки «Полур-3» как дезактивирующее для необслуживаемых, периодически обслуживаемых и обслуживаемых помещений АЭС, АСТ и АТЭЦ. АО «ВНИИСТ», ОАО «ВНИПИнефть» и АКХ им. К. Д. Памфилова рекомендовали мастики «Битурэл» и «Полур» в качестве изоляции для газо-, нефте- и других стальных продуктопроводов, в том числе работающих в условиях повышенных температур и 100 %-й влажности (по ГОСТ Р 51164-98).

Кроме того, некоторые организации проводили самостоятельные испытания воздействий различных химических веществ на покрытия из мастик. Все они подтверждают эксплуатационную надежность покрытий из материалов компании «Гермопласт», их высокое качество и экологическую безопасность для подземной аквасреды.

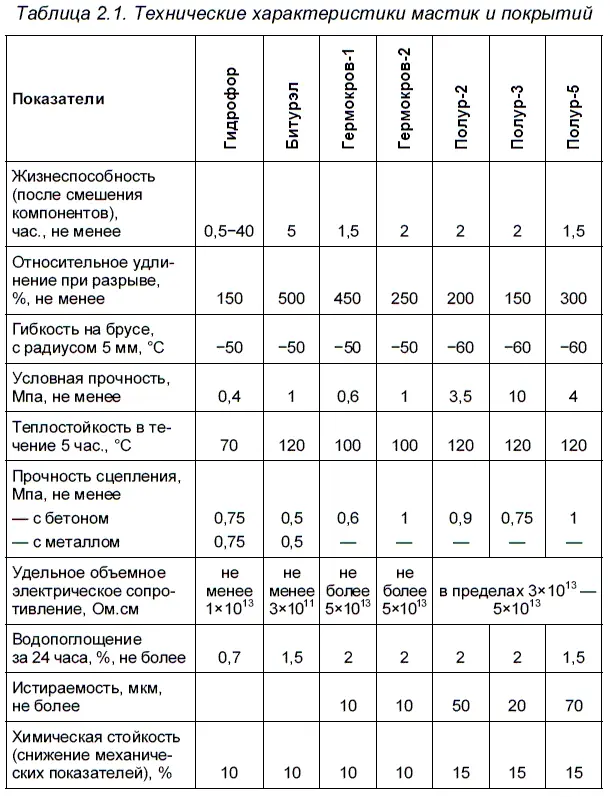

Основные технические характеристики мастик и покрытия «Гидрофор», «Битурэл», «Гермокров», «Полур» приведены в табл. 2.1.

Покрытия из этих мастик работоспособны в температурном интервале от -50 до +120 °C, а работы могут выполняться практически круглый год.

Композиция «Гидрофор» предназначена для гидроизоляции и защиты от коррозии наземных и подземных железобетонных, каменных и металлических (в том числе ржавых) конструкций, преимущественно без постоянного воздействия УФ-облучения: фундаментов, очистных сооружений, ванн, душевых, плавательных бассейнов (в том числе в детских учреждениях и предприятиях общепита). Используется «Гидрофор» и как клей для облицовки резервуаров, ванн, бассейнов и т. д. Как защитный и теплопоглощающий материал «Гидрофор» может быть использован для покрытия днищ автомобилей.

Композиция отлично зарекомендовала себя в качестве гидроизоляции эксплуатируемых подземных сооружений глубокого заложения, в том числе в стесненных условиях. Гидроизоляция выполняется двух-трехразовой закачкой материала за изолируемые конструкции. После первой закачки «Гидрофор» отжимает контактную воду (при соприкосновении с водой происходит значительное вспенивание и отвердевание материала). Последующее введение материала в зазор между изолируемой поверхностью и ранее введенным «Гидрофором» обеспечивает надежную гидроизоляцию конструкций.

Полимерная композиция «Гидрофор» поставляется в виде комплекта из двух жидких компонентов. Смешивание компонентов в заданном соотношении (100 массовых частей компонента 1 и 0.3–1 массовых части компонента 2) выполняется непосредственно перед началом работ. Рекомендуемое соотношение 100:0,5. Жизнеспособность композиции после смешивания компонентов от 0,5 до 40 часов, в зависимости от температуры наружного воздуха и количества компонента 2.

После отвердевания композиция «Гидрофор» представляет собой водостойкий, эластичный, резиноподобный материал, устойчивый к воздействию химически агрессивных сред (растворы кислот и щелочей с РН от 2,0 до 12,0).

При необходимости увеличения твердости изолирующего слоя перед смешиванием в компонент 1 дополнительно вводится 1,5 массовых части эпоксидной смолы (ЭД-20, ЭД-16 по ГОСТ 10587-72 или любая другая марка), которая по желанию заказчика может поставляться в комплекте или предварительно вводиться в компонент 1.

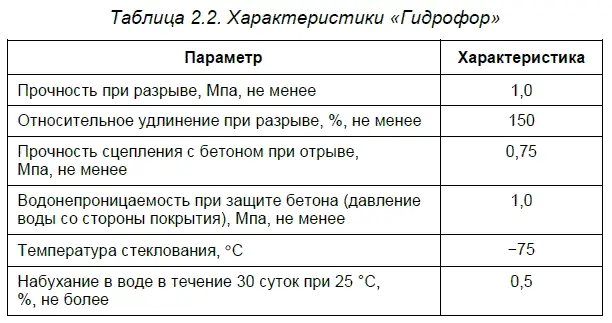

Результаты испытаний «Гидрофор» приведены в табл. 2.2.

«Гидрофор» технологичен в использовании, однако для экономии материала и возможности более тонкого нанесения изолирующего слоя допускается вводить в композицию при ее смешивании любой не содержащий воду растворитель либо произвести предварительный подогрев композиции до 40 °C.

Для обеспечения высокой адгезии основание перед нанесением гидроизоляции необходимо тщательно просушить. При необходимости нанесения мастики на влажную поверхность в нее для обеспечения достаточной адгезии вводится от 8 до 10 % цемента.

Введение в композицию пигментов позволяет придать гидроизолируемой поверхности любой цвет.

Срок службы «Гидрофора» под воздействием прямого УФ-излучения не менее 7 лет, а без него — не менее 15 лет.

Составляющие «Гидрофор» компоненты хорошо хранятся, особенно в неотапливаемых складских помещениях при температуре не выше 30 °C.

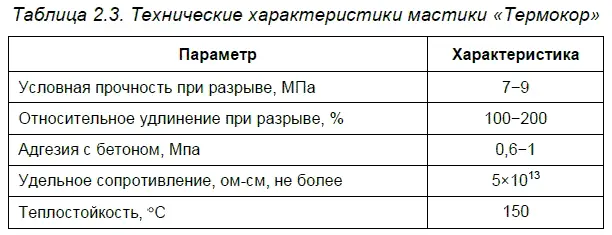

«Термокор» — это двухкомпонентная мастика на основе модифицированного полиуретана, которая предназначена для гидроизоляции и антикоррозионной защиты металлических конструкций и оборудования, работающих в условиях повышенных температур (табл. 2.3).

Компоненты мастики перед применением смешиваются в заданном соотношении механически или вручную, а после отвердевания представляют собой плотную эластичную пленку с глянцевой поверхностью. Цвет мастики зависит от цвета и количества пигмента.
