Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Другим классом покрытий на основе латексно-эпоксидных систем является грунтовка «8-501-94» и краска «8-51-94» (ТУ 2316440-0-05034239-95). Эти композиции могут быть рекомендованы для защиты стальных, алюминиевых и оцинкованных поверхностей в условиях умеренного и морского климата.

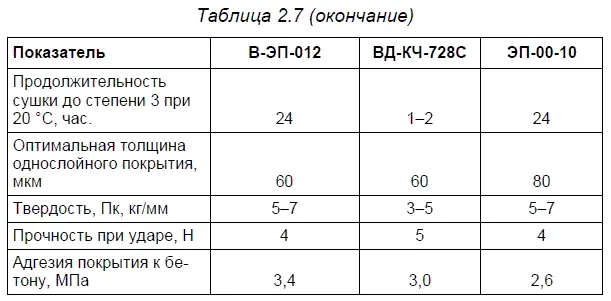

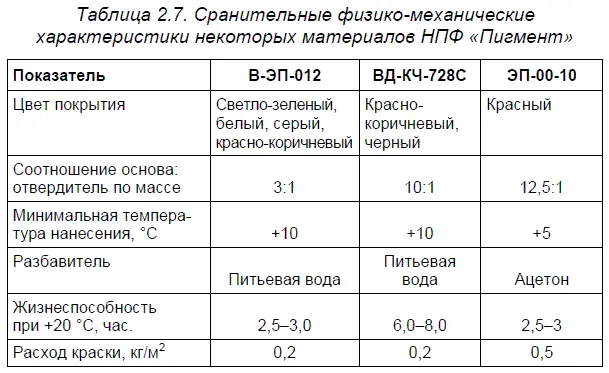

Сравнительные физико-механические характеристики составов В-ЭП-012, ВД-КЧ-728С и эпоксидной грунтовки «ЭП-00-10», широко применяемой в качестве защитного покрытия, приведены в табл. 2.7.

Из таблицы видно, что по комплексу физико-механических свойств покрытия на основе «В-ЭП-012» и «ВД-КЧ-728» ни в чем не уступают традиционным эпоксидным покрытиям «ЭП-00-10». Более того, латексно-эпоксидные композиции могут наноситься как на сухую, так и на влажную поверхность. При этом еще существенно улучшаются условия труда рабочих и сокращается выброс в атмосферу токсичных и дорогостоящих растворителей. [15]

В НПФ «Рекон» разработана и производится серия гидроизоляционных материалов на основе водных дисперсий эпоксидных смол и ряд пропиточных составов на основе водной дисперсии эпоксидной смолы «ЭД-20».

Глубина пропитки этими составами не более 10 мм и позволяет увеличить прочность образца в 1,5 раза.

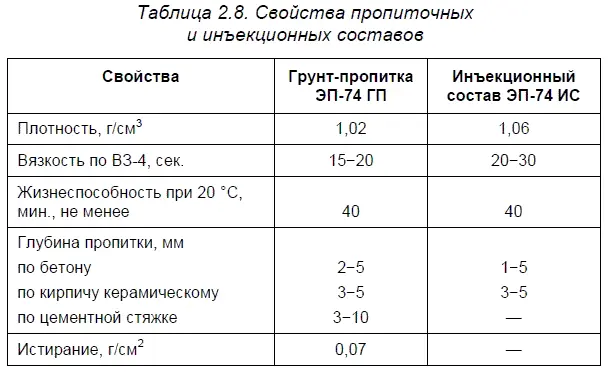

На основе водной эмульсии эпоксидной смолы «ЭД-20» была разработана композиция для инъекции в трещины. Свойства пропиточных и инъекционных составов приведены в табл. 2.8.

Применение водных дисперсий смолы «ЭД-20» в полимерцементных растворах (ПЦР) позволяет использовать водную фазу дисперсий в качестве воды затворения. При этом улучшаются такие технологические показатели, как текучесть и пластичность раствора.

Полученная в результате использования водных дисперсий эпоксидных смол однородная структура «ПЦР» позволяет покрытиям толщиной 2 мм выдерживать гидростатическое давление в 7 атм. Бдагодаря таким показателям, составы «ПЦР Э-20» и «ПЦР Э-30» с 20 и 30 % полимера в композиции соответственно уже более 12 лет успешно используются в качестве обмазочной гидроизоляции при ремонте стыков градирен, бассейнов, фундаментов зданий и резервуаров для хранения различных химикатов, питьевой и технической воды.

Свойства полимерцементных составов приведены в табл. 2.9.

Как видно из таблицы, все разработанные составы имеют великолепную адгезию как к бетонным, так и к металлическим поверхностям.

С 1993 года ООО «НПФ „Рекон“» выполнило ремонтных и реставрационных работ более, чем на 50 объектах, среди которых наиболее значимые архитектурные памятники Казани:

□ Государственный музей РТ (1993 г.);

□ Благовещенский собор Казанского кремля (1999 г.);

□ Президентский дворец в Казанском кремле (2000 г.).

Кроме того, с использованием составов «ПЦР Э-20» и «ПЦР Э-30» были выполнены ремонтные работы железобетонных и металлических резервуаров для хранения питьевой и технической воды в городах Казани, Елабуге и Тольятти, для хранения химикатов — в Челябинске и Перми. Составы на основе «ПЦР Э-15» и «ПЦР Э-20» были использованы для восстановления несущих опор путепроводов объединения «Татнефть» и опор мостов. [16]

Под маркой «Славянка»® выпускаются однокомпонентные составы, готовые к применению. По внешнему виду они представляют собой однородную массу черного цвета и сметанообразной консистенции.

Мастики «Славянка»® отличаются высокой адгезией к обрабатываемым материалам и образуют на поверхности ровное однородное покрытие. Покрытия на их основе после высыхания обладают высокой эластичностью при температурах от -50 до +110 °C, повышенной устойчивостью к воздействию влаги, механическим и атмосферным воздействиям и высокой долговечностью — срок службы покрытия составляет 10–15 лет.

Для удобства применения допускается разбавление мастик органическими растворителями (толуолом, ацетоном, уайт-спиритом, бензином) до нужной консистенции, но не более 20 % от массы мастики. Те же растворители рекомендуется использовать в качестве очищающего средства для инструментов.

Состав мастики:

□ битум;

□ полимерные добавки;

□ пластификаторы;

□ минеральные наполнители.

Область применения:

□ гидроизоляция металлических, железобетонных и других конструкций;

□ внутренняя гидроизоляция помещений с повышенной влажностью (душевых, санузлов, прачечных и т. д.);

□ гидроизоляция мостовых сооружений и трубопроводов;

□ наружная гидроизоляция заглубленных конструкций (фундаментов, резервуаров различного назначения и т. д.).

Расход мастики при нанесении в 1 слой составляет 2–3 кг/м 2.

Производить работы допускается при температуре от -10 до +50 °C.

Внимание!

Перед нанесением мастику необходимо тщательно перемешать! Обрабатываемую поверхность очистить от пыли, масла, ржавчины и других загрязнений, а также от снега и наледи.

Допускается нанесение мастики на влажную (без свободной воды) поверхность. Наносится состав шпателем или кистью. Толщина каждого слоя не должна превышать 2 мм. Возможно также нанесение мастики методом налива с последующим разравниванием специальным инструментом.

Время высыхания мастичного слоя зависит от его толщины, условий окружающей среды, типа обрабатываемой конструкции и составляет 8-12 часов. Фундаменты, обработанные мастикой, можно засыпать землей через 1 сутки.

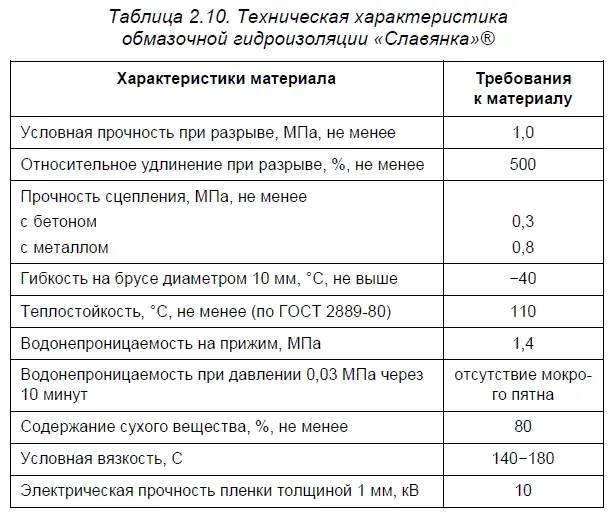

Техническая характеристика обмазочной гидроизоляции «Славянка»® представлена в табл. 2.10.

После высыхания мастичные покрытия не токсичны: Санитарно-эпидемиологическое заключение № 78.01.06.577. П.001082.03.04 от 12.03.2004 (срок действия до 13.03.2009).

Мастики «Славянка»® относятся к группе горючих материалов и в соответствии с НПБ 244-97 имеют следующие пожарно-технические характеристики: горючесть Г4, воспламеняемость В3, распространение пламени РП4. Таким образом, они относятся к третьему классу опасности по ГОСТ12.1.007-76* (умеренно опасные).

Работать с мастиками необходимо вдали от источников огня, в хорошо проветриваемых помещениях или на открытом воздухе.
