Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Суперфлекс 10 (Суперфлекс 10 °C) — высокоэластичная двухкомпонентная битумно-полимерная масса для надежной изоляции зданий и сооружений. Материал долговечен, устойчив к воздействию воды и всех обычных для грунтов агрессивных веществ. При использовании экструдированного полистирола в качестве теплоизоляции фундамента и цоколя здания Суперфлекс 10 может применяться и как надежный клеевой состав. Изоляционные свойства материал сохраняет при трещинах основания до 5 мм и сдвиге до 2 мм, обладая высокой устойчивостью к воздействию воды в безнапорном и напорном режимах. Суперфлекс 10 наносится вручную, а Суперфлекс 10 °C — механизировано, напылением.

Для пароизоляции в таких сооружениях, как аквапарки, общественные бани и бассейны рекомендуется применять материал Евролан ДС1.

Евролан ДС1— готовая к применению жидкая суспензия на синтетической основе, образующая эластичную изолирующую пленку. Материал обеспечивает требуемую защиту от водяного пара на разных основаниях. Он обладает диффузионной стойкостью, высокой адгезией, прочностью на растяжение до 450 %, долговечностью под воздействием влаги. Нанесение материла Евролан ДС1 выполняется в 2–3 слоя методом напыления на высохший слой Суперфлекс 1.

Для подготовки основания рекомендуется применение шпаклевок Церинол ФМили Церинол КФМ, а грунтование изолируемых поверхностей материалами Евролан ТГ2для минеральных оснований и Евролан ФК28для деревянных. Финишный слой выполняется материалом Суперфлекс 1. Для пароизоляции стыков и температурных швов используются специальные ленты, наклеиваемые на Суперфлекс 1.

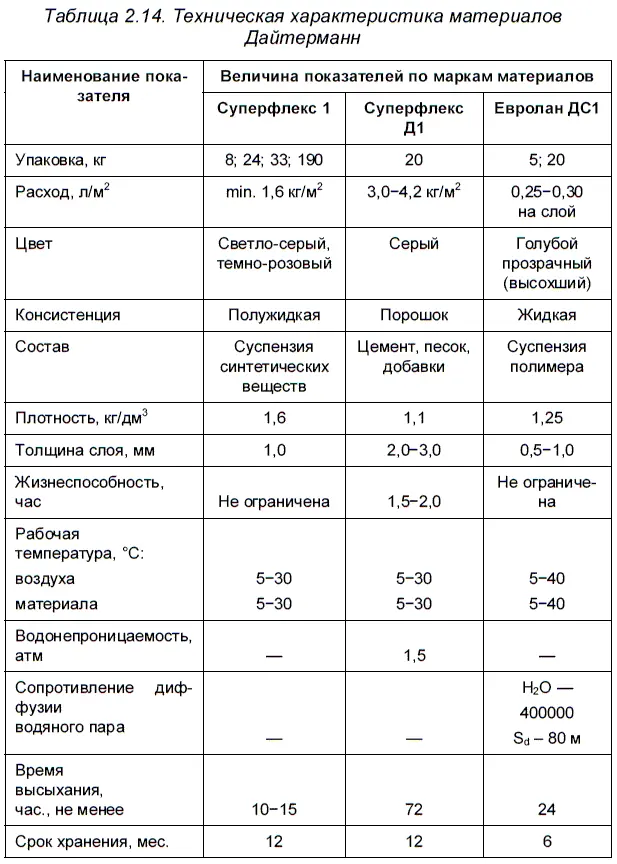

Для придания цвета изолированную поверхность можно покрыть материалом Евролан Колор Д (табл. 2.14). [90, 91]

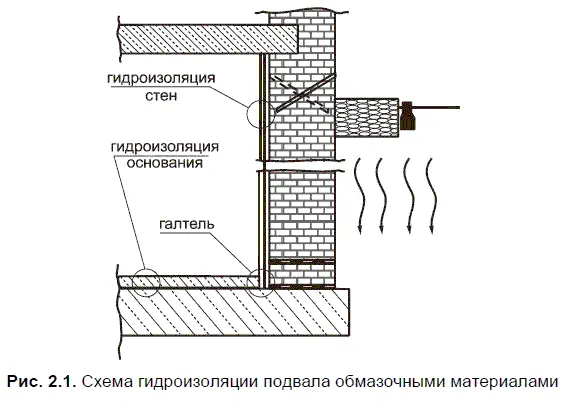

Составы «БИРСС Гермоластик», «БИРСС Файншлам EL» и «БИРСС-PROXAN Файншлам ELK» производства ОАО «Опытный завод сухих смесей» (Москва) надежно защищают конструкции от воды. Все они представляют собой двухкомпонентные системы, состоящие из специальных цементно-песчаных смесей и полимерных жидких составляющих. Наносятся составы на вертикальные и горизонтальные оштукатуренные поверхности или конструкции из бетона, кирпича, асбестоцемента и других строительных материалов (рис. 2.1).

Все эти материалы обладают хорошей адгезией к изолируемой поверхности, высокой эластичностью в широком диапазоне температур, устойчивостью к атмосферным и химическим воздействиям, а также к ультрафиолетовому излучению.

Технология гидроизоляции с применением таких составов состоит из нескольких операций. Изолируемая поверхность очищается от пыли, грязи, масляных пятен и отслоений до прочной основы.

Сколы и раковины заделываются ремонтными растворами «БИРСС». Далее наносится грунтовочный состав, например «БИРСС Грунт Универсал», а по нему кистью или шпателем по влажной огрунтованной поверхности равномерно — обмазочный гидроизоляционный слой. После схватывания первого слоя в перпендикулярном направлении наносится второй. Деформационные швы, активные трещины, примыкания, а также места конструктивных напряжений герметизируются эластичными силиконовыми, бутилкаучуковыми или другими герметиками.

Сочетание полимерцементной гидроизоляции с полимерной герметизацией позволяет создавать надежные водонепроницаемые контуры. Экономически эта технология конкурентоспособна, технически надежна и долговечна и может применяться как при активном, так и пассивном давлении воды.

Кроме того, перечисленные материалы являются хорошей основой для последующей укладки керамической плитки или оштукатуривания.

Использование этих материалов для герметизации бассейнов рекомендуется в сочетании с клеевыми составами «БИРСС Гидрофлекс 27с» и «БИРСС Гидрофикс 27с». [1]

Компания «Кема» (Словения) выпускает обмазочные гидроизоляционные материалы в порошкообразном виде. Область их применения — гидрозащита бетонных и железобетонных конструкций. Материалы обладают высокими адгезионными свойствами, а в их составе отсутствуют органические растворители, что определяет экологическую чистоту. Возможно нанесение изоляции на влажную поверхность.

Применение обмазочных материалов «Кема» не требует трудоемких работ по очистке и подготовке поверхности: допускается их применение на основаниях с шириной раскрытия трещин 0,45-0,8 мм, тогда как материалы проникающего действия позволяют не более 0,3–0,4 мм.

К числу популярных продуктов компании «Кема» относится однокомпонентный гидроизоляционный материал «Hidrotes-94», который представляет собой сухую смесь на основе портландцемента, молотого кварцевого песка и специальных активирующих добавок. Основная область его применения — гидроизоляция подвалов, гаражей, бассейнов, резервуаров, тоннелей, насосных станций, фундаментов зданий и очистных сооружений.

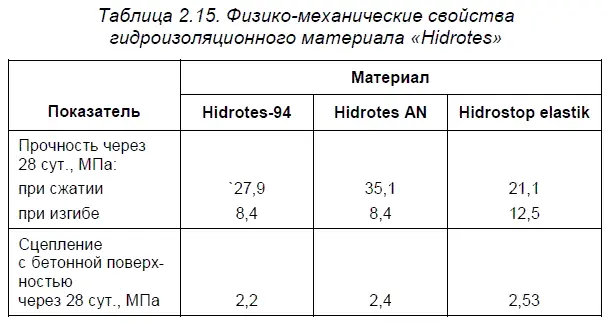

Оптимальный состав «Hidrotes-94» обеспечивает высокую водонепроницаемость, хорошую адгезию и прочность покрытия. На основании проведенных исследований было установлено, что через 28 суток нормального твердения конструкция способна выдерживать гидравлическое давление до 3 МПа со стороны покрытия и 1 МПа с противоположной стороны. В табл. 2.15 представлены некоторые физико-механические свойства этого материала.

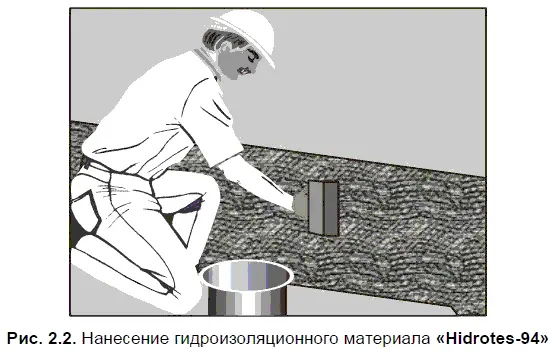

«Hidrotes-94» прост в применении. Сухая смесь затворяется водой в соотношении 25 кг порошока на 7 л воды. Затем смесь перемешивается вручную или с помощью специального оборудования до получения массы однородной консистенции. Жизнеспособность смеси — 25–35 минут. «Hidrotes-94» наносится кистью, валиком или механизированным способом на заранее подготовленное основание, очищенное от пыли, грязи, посторонних включений, жирных пятен и разрушений (рис. 2.2).

Затем поверхность увлажняется, не требуя предварительной обработки грунтующими составами. «Hidrotes-94» наносится в 23 слоя (толщина каждого слоя 1 мм), период времени между наложением промежуточных слоев составляет не менее 2 часов. Каждый последующий слой наносится в направлении, перпендикулярном предыдущему. Расход материала — 3–5 кг/м 2. Покрытие необходимо защищать от воздействия дождя, мороза и возможных механических нагрузок в течение 24 часов.
