Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Выпускаются три марки материала: «Термокор-1», «Термокор-2» и «Термокор-3».

Мастика характеризуется отличной стойкостью к бензину, маслам, растворам солей, кислот и щелочей. Высокая теплостойкость мастики обусловлена специально подобранными добавками.

В состав материала не входят растворители, что значительно упрощает работу с ним. Кроме того, изоляционный слой требуемой толщины формируется за один технологический цикл с использованием несложного оборудования.

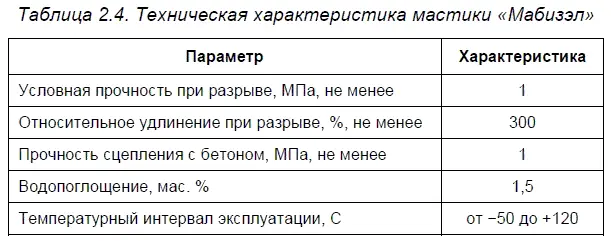

Мастика «Мабизэл» (табл. 2.4) представляет собой композицию, состоящую из битума, эластифицированного синтетическими каучуками, растворителя, функциональных и технологических добавок. Изготавливается и поставляется в виде однокомпонентного состава, что существенно упрощает ее применение.

В зависимости от условий нанесения может варьироваться вязкость композиции. Уже через 3–5 часов мастика приобретает достаточные прочностные характеристики и не повреждается атмосферными осадками, а через трое суток происходит отвердевание материала, достаточное для эксплуатации.

Мастика био- и химически стойка и может применяться для устройства и ремонта кровель зданий и сооружений, гидроизоляции наземных и подземных сооружений, приклеивания наружных облицовочных материалов. [7-12]

НПФ «Гермика» разработала эпокситиоколовое покрытие «Тио флекс-НХС».

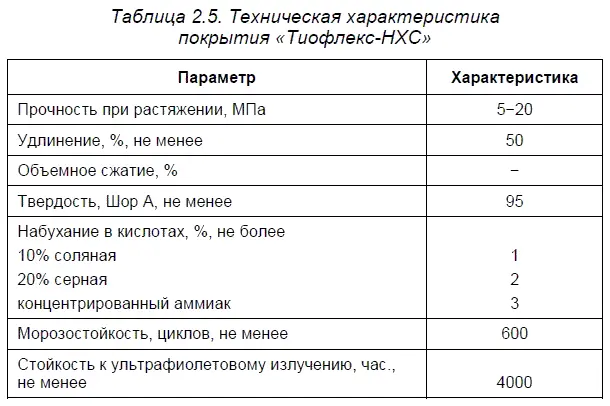

Эти составы предназначены для создания газо- и гидроизоляционных, антикоррозионных, химически стойких покрытий изделий и конструкций из железобетона и металла. Испытания показали, что покрытия этой группы пригодны к эксплуатации на воздухе, под землей, в воде, топливе, масле, нефти, органических растворителях, слабых растворах кислот и щелочей и в условиях действия повышенного ультрафиолетового излучения. Температурный интервал эксплуатации от -60 до +130 °C (табл. 2.5).

Смешение компонентов выполняется на строительной площадке. Время отвердевания при 20 °C не менее 24 часов. Расход — 1,1–1,3 кг на 1 м 2при толщине слоя 1 мм.

Покрытие «Тиофлекс-НХС» может быть применено для долговечной защиты наземных и подземных резервуаров и емкостей различного типа, предназначенных для хранения нефти, топлива, масел, растворов солей, щелочей, серной и соляной кислот, химических реактивов, для различного рода отстойников промышленных и бытовых сточных вод, для гуммирования химического оборудования и строительных конструкций. Покрытие обладает устойчивостью к истиранию и воздействию механических нагрузок. Наносится материал без подслоя на бетон, асфальт, металл, дерево. [13]

ОАО лакокрасочный завод «Кронос-СПб» с 1998 г. производит гидроизоляционный герметик «Гермокрон-гидро». Герметик «Гермокрон-гидро» (ТУ2513-001-20504464-99) одноупаковочный, высыхающего типа, представляет собой концентрированный раствор двух пленкообразующих (термопластичного каучука и каменноугольной смолы) в смеси углеводородного (бензин, уайт-спирит или нефрас С4-155/200) и сложноэфирного (этил-ацетат или бутилацетат) растворителей, наполненный дисперсными наполнителями и пигментами. Защитное эластичное покрытие формируется в процессе испарения растворителей.

Герметик «Гермокрон-гидро» может быть использован:

□ в качестве гидроизоляционного покрытия конструкций, эксплуатируемых как на открытом воздухе, так и в помещениях: трубопроводов, фундаментов, подвалов производственных и жилых зданий, чердачных перекрытий, мостовых и строительных конструкций различного назначения, дорожных ограждений, мачт и других элементов линий электропередачи, железнодорожных вагонов и контейнеров;

□ в качестве антикоррозионного покрытия при ремонте и реставрации гидротехнических сооружений из стальных и железобетонных конструкций, портовых сооружений, резервуаров, очистных канализационных сооружений, оборудования насосно-компрессорных станций, водоводов и систем водоснабжения, подвергающихся воздействию пресной, морской и сточных вод;

□ в качестве антикоррозионного покрытия аппаратуры химических производств, оборудования цехов химводоочистки электростанций, контактирующего с водой, конденсатом и агрессивными средами — разбавленными растворами минеральных солей и кислот, растворами щелочей (NaOH, KOH), газообразными продуктами.

Расход герметика при однослойном покрытии толщиной 0,5–1,0 мм составляет 0,8–1,3 кг/м 2. Для получения надежной антикоррозионной защиты общая толщина покрытия должна быть не менее 2,0 мм, для чего рекомендуется нанесение 2–3 слоев.

Покрытия, полученные на основе герметика «Гермокрон-гидро», химически устойчивы к длительному воздействию пресной и морской воды, а также к следующим водным растворам:

□ азотная кислота — до 5 %;

□ серная кислота — до 20 %;

□ соляная кислота — до 20 %;

□ ортофосфорная кислота — до 80 %;

□ уксусная и муравьиная кислоты — до 10 %;

□ гидроокиси натрия и калия — до 20 %;

□ хлористый натрий и другие минеральные соли — до 25 %.

Покрытия «Гермокрон-гидро» нельзя использовать в контакте с органическими растворителями и маслами (углеводородные и лесохимические растворители, кетоны, простые и сложные эфиры, хлорированные углеводороды).

Каучуково-смоляной герметик имеет гигиенический сертификат Госсанэпиднадзора РФ (Санкт-Петербургский центр) на его промышленное использование. Сертификата соответствия для применения его в качестве антикоррозионной защиты не требуется. [14]

В ФГУП НИИСК разработаны новые гидроизоляционные, антикоррозионные, химически стойкие и негорючие мастики марки «Эластон»® широкого спектра применения.

Мастика гидроизоляционная полимер-каучуковая, черного цвета, однокомпонентная, высокоэластичная «Эластон»® (ТУ-5775059-00151963-2000) разработана для:

□ гидроизоляции и герметизации фундаментов, подвальных помещений, подземных сооружений, межэтажных перекрытий, бассейнов, кессонов и т. д.;

□ гидроизоляции межканальных и компенсационных швов;

□ ремонта кровель промышленных и жилых зданий;

□ ремонта и реставрации металлических и рулонных кровель;

□ гидроизоляции, герметизации, теплоизоляции и антикоррозионного покрытия канализационных труб, водопроводов горячего и холодного водоснабжения, а также ремонта стыков и микротрещин перечисленных сетей;

□ антикоррозионной защиты береговых металлических соружений (ангары, ажурные металлические ограждения, решетки и т. п.);
