Представление о крупнейшем в мире рефракторе дают следующие цифры: основание монтировки Йерксского телескопа имеет высоту 13 м и весит 50 т. Полярная и экваториальная оси вместе весят и весит 6 т. У Ликского телескопа труба при длине 17,4 м и диаметре 1,22 м весит около 12 т.

5 т. Часовой механизм с приводом на большую шестерню в верхней части полярной оси весит 20 т. Труба телескопа имеет в длину 18,5 м

Попытки создать рефракторы крупнее Йерксского оказались неудачными. Более крупные объективы для полноповоротных телескопов вообще никогда не изготавливались. На Парижской выставке 1900 г. демонстрировался неподвижный горизонтальный телескоп — рефрактор с объективом 125 см и сидеростатом (система из двух плоских вращающихся зеркал) для наведения на объекты, но для научной работы он не использовался. До тех пор, пока линзы делаются из стекла, изготовить объективы большего размера не удастся. Даже если оптическое качество стеклянного диска окажется превосходным, огромные линзы будут прогибаться под собственным весом.

Хотя в XX в. строительство рефракторов продолжалось, все они имели скромный диаметр (20–40 см) и предназначались либо для публичных обсерваторий, либо для фотографирования больших площадок неба, поскольку линзовый объектив легче сделать широкоугольным, чем зеркальный.

Но зеркальные объективы имеют несколько важных преимуществ. Поскольку свет отражается от их наружной поверхности, оптическое качество стекла не имеет значения. К тому же зеркало можно поддерживать снизу, чтобы оно не гнулось. Его вес можно значительно снизить, придав ему форму пчелиных сот. Труба и монтировка у рефлектора, в котором тяжелое зеркало находится снизу, значительно проще, чем у рефрактора сравнимого размера, у которого объектив вынесен далеко от осей вращения. Все это определило победу крупных рефлекторов над достигшими своего предела рефракторами.

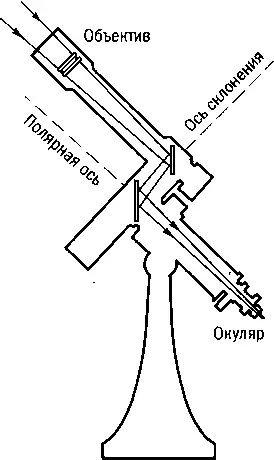

Рис. 3.16. Телескоп — рефрактор фирмы «Карл Цейсс», сделанный по схеме куде. При поворотах объектива расположенный в основании полярной оси окуляр остается неподвижным. Это удобно, особенно при проведении публичных демонстраций в планетариях и народных обсерваториях.

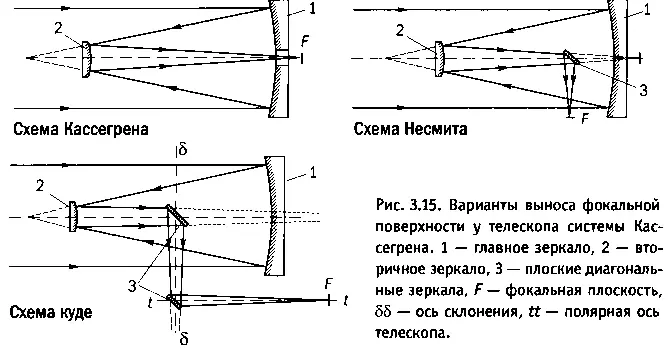

Сейчас в мире работают сотни крупных рефлекторов; около 30 из них имеют апертуру (полезный диаметр зеркала) более 4 м. Как правило, это телескопы со сменными вторичными зеркалами, что позволяет, в зависимости от задачи, вести наблюдения в первичном фокусе главного зеркала или по оптической схеме Ньютона, Кассегрена, Несмита или куде (от фр. coude — изгиб). Каждая из них имеет свои преимущества. В первичном (главном) фокусе минимальны потери света, но неудобно работать, так как он находится на вершине телескопа, да и громоздкую аппаратуру там расположить нельзя. В фокусе Кассегрена больше масштаб изображения и удобнее работать (он внизу). Фокус Несмита, выведенный в ось склонений, и особенно фокус куде, выведенный в полярную ось, позволяют использовать тяжелую светоприемную аппаратуру, например спектрографы высокого разрешения.

XX век стал эпохой триумфа больших рефлекторов. В первой половине века ими располагала обсерватория Маунт — Вилсон, созданная вблизи Лос — Анджелеса по инициативе Джорджа Эллери Хейла (1868-1938), блестящего астронома и организатора науки. Именно он в начале своей карьеры стимулировал создание 40–дюймового рефрактора и сам с 1895 по 1905 гг. возглавлял Йерксскую обсерваторию. Убедившись в ограниченных возможностях равнинных обсерваторий и рефракторов, Хейл с помощью Фонда Карнеги основал горную обсерваторию Маунт — Вилсон на юге штата Калифорния, на высоте 1742 м. Для изучения Солнца на ней были созданы крупнейшие в мире ба шенные телескопы, а первым «ночным» инструментом стал 60–дюймовый (1,5 м) рефлектор «Хейл», названный так в честь отца астронома, Уильяма Хейла, финансировавшего изготовление зеркала. Этот телескоп с 1908 по 1917 гг. держал мировое первенство и прославился выполненными на нем важными работами в области звездной спектроскопии и изучения галактик. Ныне этот инструмент завершил свою работу для науки и стал доступным для публики (в июне 2009 г. за полночи наблюдений на нем нужно было заплатить 900 долларов).

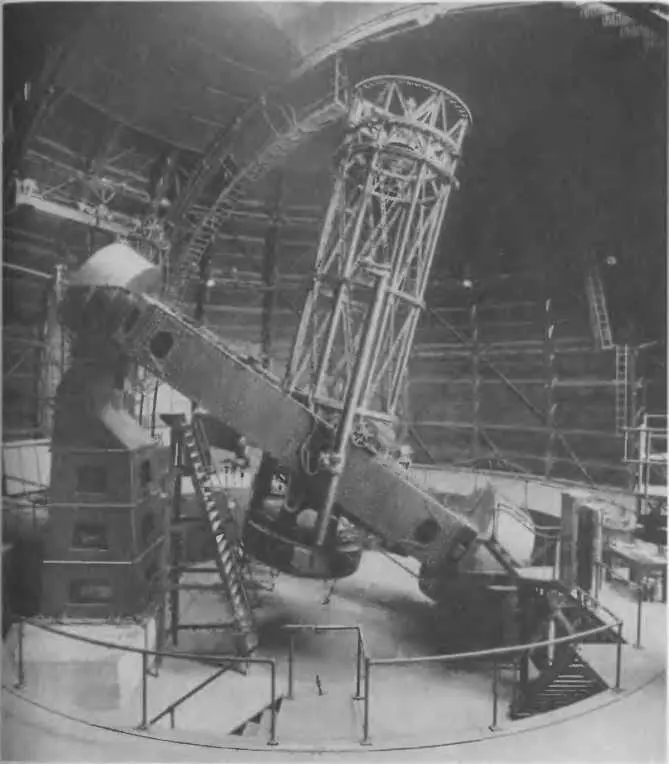

В 1917 г. на обсерватории Маунт — Вилсон начал работать 100–дюймовый (2,5 м) рефлектор «Хукер», остававшийся крупнейшим в мире до 1948 г. Его зеркало, оплаченное американским меценатом Дж. Хукером, отлили во Франции, а полировал его с 1910 по 1915 гг. знаменитый американский оптик и конструктор телескопов Джордж Ричи (1864–1945). Труба телескопа была укреплена во вращающейся прямоугольной раме, игравшей роль полярной оси. Имеющая две опоры — на северном и южном концах, такая монтировка (ее называют английской) обладает высокой прочностью, но не позволяет наблюдать звезды вблизи полюса. Этот телескоп знаменит тем, что на нем впервые был измерен размер некоторых звезд (А. Майкельсон и Ф. Пиз, 1920–1923 гг.) и с его помощью Э. Хаббл осуществил большинство своих исследований в «царстве туманностей». В 1985 г. работа на телескопе была прекращена, но его решили сохранить как реликвию. Однако в 1992 г. он был модернизирован и вновь стал использоваться.
