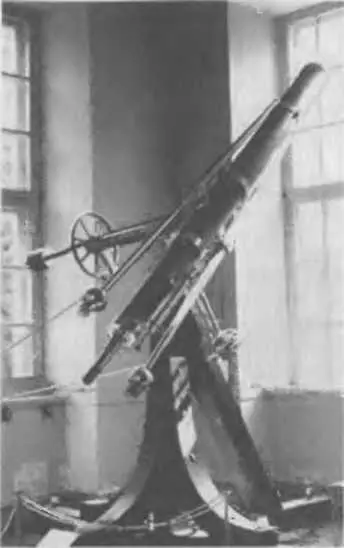

Однако ситуация изменилась после того, как швейцарец Пьер Луи Гинан после многих экспериментов, проводившихся в 1784–1790 гг., научился отливать заготовки линз из флинта великолепного качества. Сначала их диаметр был 13–15 см, но к 1820–м гг. он достиг 30–45 см. Одним из секретов успеха, ревностно охраняемых Гинаном, например, было то, что значительно более высокая однородность стеклянной массы достигалась при размешивании мешалкой из огнеупорной глины, а не из дерева. С 1806 по 1814 гг. Гинан работал в Германии, где его учеником был Йозеф фон Фраунгофер (1787–1826), быстро постигший искусство стекловарения и ставший ведущим оптиком Германии. Один из его лучших рефракторов диаметром 24 см в 1824 г. приобрела Россия для Дерптской обсерватории (ныне г. Тарту, Эстония), где этот телескоп до сих пор и находится. В нем впервые была применена современная экваториальная установка с двумя осями — осью склонения и перпендикулярной к ней полярной осью, вокруг которой инструмент непрерывно поворачивался часовым механизмом со скоростью вращения Земли, но в обратном направлении. После введения в астрономию фотографии, требовавшей длительных экспозиций, такая монтировка телескопов стала абсолютно необходимой. На рефракторе Фраунгофера впервые был установлен и окулярный микрометр, с помощью которого В. Я. Струве в 1837 г. первым измерил параллакс звезды, Веги. Таким образом, дерптский рефрактор Фраунгофера стал прообразом современных телескопов и позволил осуществить прорыв в астрономии — впервые измерить расстояния до звезд.

К середине XIX в. все обсерватории мира стали пользоваться рефракторами, оказавшимися для астрометрических целей значительно удобнее рефлекторов с их быстро тускнеющими бронзовыми зеркалами. Да и проницающая способность рефракторов оказалась более высокой: в 1848 г. спутник Сатурна Гиперион позволили заметить только два телескопа — 24–дюймовый рефлектор Ласселла и 15–дюймовый рефрактор Бондов, в то время крупнейший в мире. Можно сказать, что в этот момент рефлекторы уступили свое первенство по «зоркости». Лишь отдельные энтузиасты продолжали строить крупные рефлекторы. Уже знакомый нам Уильям Парсонс (лорд Росс) построил несколько 91–сантиметровых ньютоновских рефлекторов, а в 1845 г. создал колоссальный 182–сантиметровый рефлектор «Парсонстаунский левиафан», с помощью которого открыл множество новых деталей в туманностях, в частности спиральную структуру некоторых из них, оказавшихся галактиками.

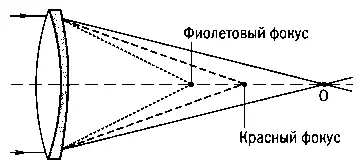

Рис. 3.9. Ахроматический двухлинзовый объектив. Пунктирные линии показывают ход лучей в том случае, если бы свет прошел только сквозь положительную линзу. Вторая, отрицательная линза обладает сильным обратным хроматизмом. Она удлиняет фокусное расстояние и сводит оба цвета в одном фокусе (O).

Перелом в судьбе телескопов — рефлекторов наступил в 1853 г., когда Юстус фон Либих предложил метод выделения металлического серебра из раствора нитрата серебра для наружного покрытия стекла тонкой отражающей пленкой. В 1856 г. немецкий физик Карл Август фон Штейнгейль и независимо от него французский физик Леон Фуко применили этот метод для изготовления астрономических зеркал. С этого момента почти без исключений зеркала телескопов делали из стекла, которое легче бронзы и проще в обработке. К тому же серебряная пленка лучше отражает свет, чем полированный спекулум. Когда слой серебра тускнеет, его просто смывают и наносят новый; металлическое же зеркало в этом случае необходимо заново полировать.

Развив метод Хэдли, Фуко предложил новый способ проверки сферической формы зеркала. Он освещал его через маленькое отверстие, помещенное чуть в стороне от центра кривизны сферы, и рассматривал изображение этого отверстия, образованное рядом с ним отраженными лучами. Это же делал 200 лет назад и Хэдли. Но Фуко рассматривал изображение не на экране, как Хэдли, а глазом, поместив перед ним пластинку с острым и ровным прямолинейным краем — «нож». Двигая ее, Фуко наблюдал, как изменяется освещенность поверхности зеркала, и по форме тени легко определял отклонение поверхности от идеальной сферы. Этот метод настолько прост и чувствителен, что «нож Фуко» до сих пор применяется при изготовлении зеркал.

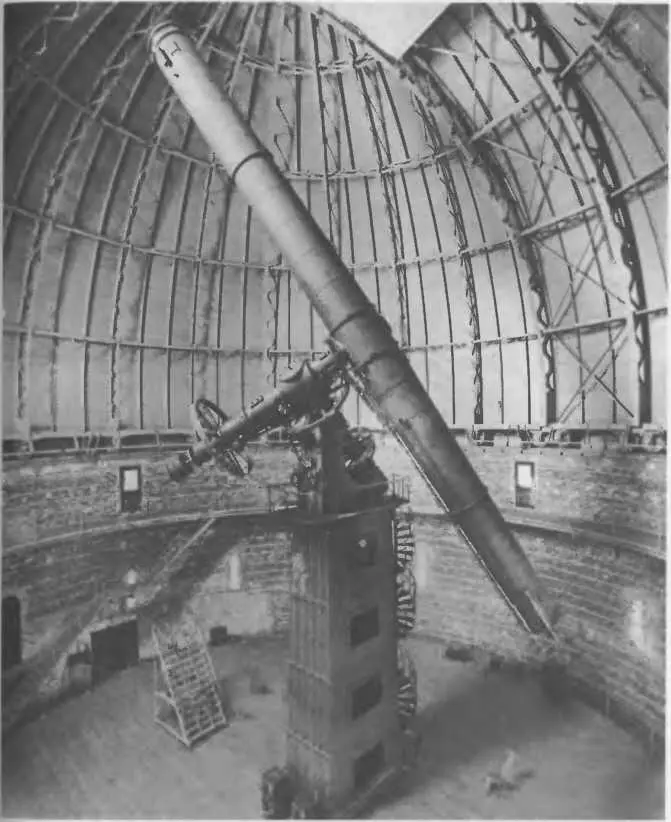

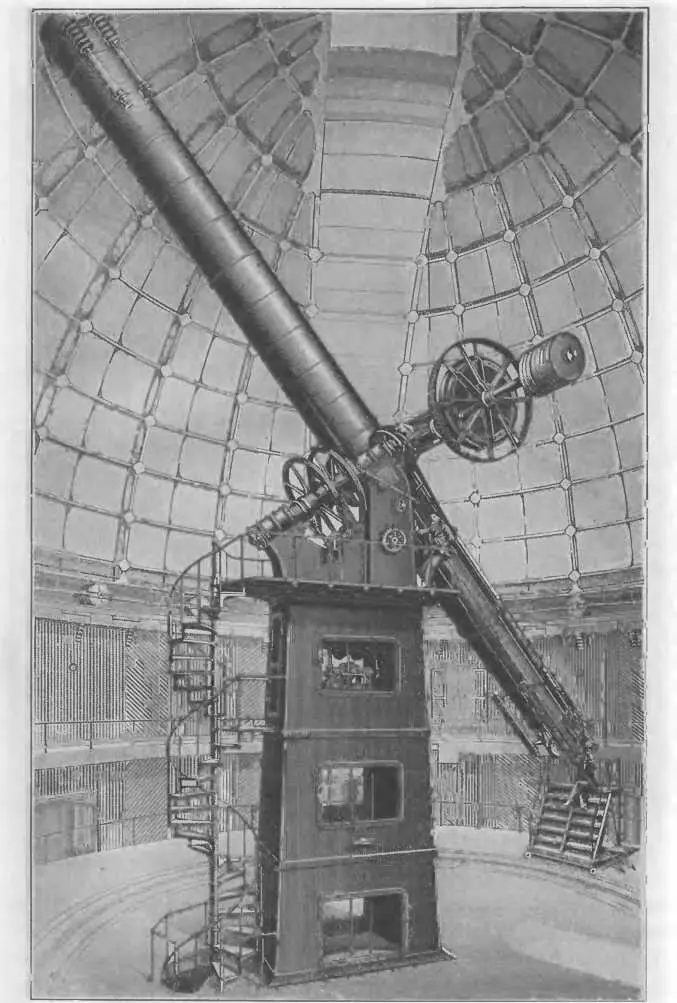

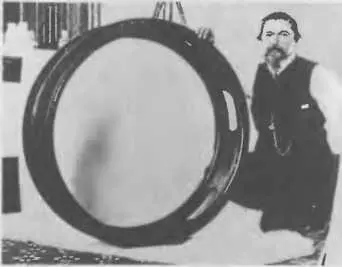

В то время как технология изготовления рефлекторов во второй половине XIX в. быстро совершенствовалась, эволюция рефрактора практически остановилась. Современные рефракторы мало изменились с эпохи Фраунгофера. Правда, улучшились качество и ассортимент оптического стекла, но полностью победить хроматическую аберрацию все равно не удалось. Ее сводят к минимуму лишь в небольшой области спектра: в желто — зеленой, если телескоп предназначен для визуальных наблюдений, и в голубой, если для фотографических. Оба крупнейших в мире рефрактора, Ликский и Йерксский, — визуальные, с объективами диаметром около 1 м. Оба были построены в конце XIX в. и установлены на экваториальных монтировках немецкого типа, какие делал Фраунгофер. Заготовки для линз их объективов были отлиты во Франции, а сами объективы изготовила знаменитая американская фирма «Алван Кларк и сыновья».

Хотя ахроматические объективы уже применялись, рефракторы все равно делали весьма длинными. Отчасти это диктовалось желанием окончательно устранить хроматическую аберрацию, но были и другие соображения. Дело в том, что размер изображения в фокальной плоскости объектива зависит от его фокусного расстояния У 40–дюймового Йерксского рефрактора фокусное расстояние 19 м, при котором угол в 0,5", соответствующий высочайшей четкости изображений при абсолютно спокойной атмосфере, эквивалентен расстоянию 37 мкм в фокальной плоскости. Примерно такого же размера и зерно фотоэмульсии. Поэтому такой телескоп мог фиксировать на фотопластинках самые четкие изображения. Да и визуально рассматривать в него крупные изображения тесных двойных звезд и мелких деталей на поверхности планет было очень удобно. У Йерксского рефрактора диаметр лунного диска в фокусе получается около 17 см. Размер фотопластинок у этого телескопа 20x25 см, так что полная Луна легко умещается на них. Длиннофокусные рефракторы позволили получить прекрасные фотографии целиком всего лунного диска. Заметим, что астрономы для съемки неба всегда использовали не пленку, а именно стеклянные фотопластинки из- за их высокой жесткости: даже через 100 лет хранения они не деформируются и позволяют измерять относительное положение звездных изображений с точностью до 3 мкм, что для крупных рефракторов, подобных Йерксскому, соответствует на небе дуге в 0,03".
