Приведем пример, показывающий, к чему приводит нарушение той композиции полос и разворотов, применительно к которой создана сюита иллюстраций.

Легкие рисунки пером Н. В. Кузьмина к «Евгению Онегину» (несколько изданий) сделаны с расчетом на их определенное расположение. Рисунки наиболее важные задуманы художником как полосные или как заставки, менее важные — как небольшие иллюстрации на полях. При этом макет был рассчитан так, что на каждой рядовой полосе помещены ровно две строфы, на начальных и концевых полосах — по одной строфе с заставкой или концовкой.

Издательство «Днiпро» решило поместить эти же иллюстрации в издании «Евгения Онегина» (1974) с параллельным текстом на русском и украинском языках с набором в две колонки. Композиция полос и разворотов при этом совершенно изменилась.

Прежде всего при наборе в две колонки для мелких иллюстраций не нашлось места на полях. От большей части этих рисунков издательству пришлось отказаться. Некоторые же иллюстрации из этой группы превратили, увеличив их в несколько раз, в полосные. При этом исчезла разница между рисунками различной значимости; кроме того, сильно увеличенные иллюстрации композиционно не заполняют страницу (ср. рис. 68 и рис. 69).

В изданиях на русском языке главы начинаются на правой страниц разворота; при этом на начальной полосе каждой главы помещены заставки и одна строфа, номер же главы и эпиграф вынесены на шмуцтитул. В издании на двух языках заставка, заголовок и эпиграф помещены на левой странице разворота: заставка — в верху полосы, эпиграф — несколько ниже, а заголовок— внизу. Заставка оторвана от текста и теряется на слишком большом для нее белом поле, эпиграф воспринимается как подпись к заставке, заголовок помещен в совсем неподходящем месте — в самом низу полосы, да к тому же, вопреки смыслу, после эпиграфа (ср. рис. 70 и рис. 71).

Таким образом, первоначальный замысел художника оказался искажен, прелесть его рисунков в большой мере потеряна.

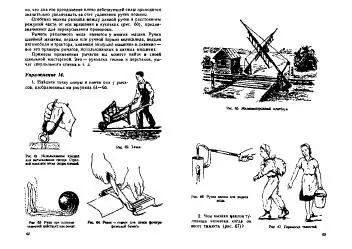

72. Разворот из школьного учебника «Физика» в старом оформлении

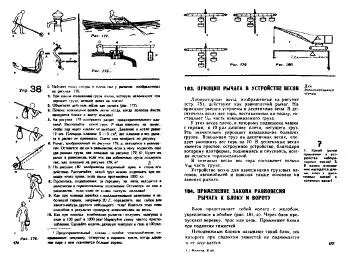

73. Разворот из школьного учебника «Физика» в новом оформлении

В расположении научно-познавательных иллюстраций тоже необходима определенная система, последовательное проведение выбранных для данного издания композиционных приемов.

Место для иллюстраций может быть назначено и исходя из того, что они графически неоднородны с текстом, смотрятся и воспринимаются по-другому, а потому должны быть четко отграничены от текста, например, вынесены в отдельную колонку. Такое композиционное решение возможно лишь для сравнительно небольших по ширине иллюстраций и в силу этого заставляет задуматься о возможности упростить рисунки, с тем чтобы уменьшить их размеры.

К каким далеко идущим последствиям может привести такой подход, видно из следующего примера.

Учебник физики для 6–7-х классов на протяжении многих лет выходил с натуралистично выполненными иллюстрациями. При таком их характере приходилось детализировать изображение, и иллюстрации неизбежно получались довольно крупными. Так, лишь часть иллюстраций на тему о рычагах занимала больше трех четвертей разворота (рис. 72), а остальные — еще около двух страниц.

При переработке учебника и изменении его оформления (художественный редактор В. И. Рывчин) стало ясно, что гораздо нагляднее окажутся небольшие схематические рисунки, освобожденные от ненужных для понимания физических явлений деталей. В соответствии с этим основную часть рисунков вынесли в узкую вертикальную колонку, а некоторые поместили горизонтальной лентой в верху полосы (рис. 73).

В результате одноименные иллюстрации в новом оформлении занимают в несколько раз меньше места, что дает большую экономию бумаги, а наглядность их увеличилась.

Подписи к иллюстрациям в научно-познавательных изданиях помещаются почти всегда, в изданиях художественной литературы — редко. Для компактности подписи обычно набирают шрифтом пониженного кегля. Если основной текст набирается корпусом, то основная часть подписи — петитом, а экспликация (объяснение позиций) — даже нонпарелью. Но в некоторых изданиях подписи к иллюстрациям могут играть такую важную роль, что их набирают шрифтом большей графической силы, чем основной текст.

Помещают подпись обычно под иллюстрацией и в этом случае набирают ее на формат иллюстрации, что усиливает композиционную связь между ними. Однако в зависимости от размера и очертаний иллюстрации возможны и другие варианты. Например, при небольшой ширине иллюстрации подпись может быть помещена рядом с ней (кстати, таким образом можно избежать оборки); подписи к нескольким открыто заверстанным иллюстрациям на полосе и даже на развороте могут быть собраны вместе и заключены в занимаемый рисунками прямоугольник. Необычное расположение подписей может быть связано и с общим замыслом оформления.

Во многих сложных случаях упорядоченное, организованное размещение иллюстраций может быть достигнуто с помощью модульной системы верстки.

Термин «модуль» пришел в оформление книги из архитектуры. Заметим, что многие выдающиеся художники книги, например Эль Лисицкий, В. Фаворский, Ян Чихольд, неоднократно проводили аналогию между конструкцией книги и здания; широко применяемый в оформлении термин «архитектоника» тоже взят из архитектурного обихода.

В архитектуре «модулем» (от латинского modulus — мерочка, маленькая мера) называют единицу измерения, которая служит для придания соразмерности всему сооружению или его частям. Так, в классической архитектуре в качестве модуля часто принимался радиус колонны у ее основания. Размеры различных элементов здания — например высота колонны, ширина и высота окна или портала — устанавливались соразмерно этой единице.

Перенося модульную систему в конструирование книги, исходят из того, что помещаемый на ее страницах материал графически неоднороден. Прежде всего, графически различны — и в силу этого неодинаково смотрятся и воспринимаются — текст и иллюстрации. Поэтому для каждого из этих элементов должно быть отведено свое место на книжной полосе. Конечно, на различных полосах соотношение текста и иллюстраций неодинаково, но на любой полосе место, отводимое иллюстрациям и тексту, должно соответствовать тому или другому числу выбранных единиц измерения — модулей.
