Как же практически осуществляется модульный метод верстки?

Рассмотрим этот вопрос на примере книги Г. К. Вагнера «Скульптура Древней Руси» (из серии «Памятники древнего искусства», изд-во «Искусство», 1969, художник А. Троянкер).

В рассматриваемом издании для многочисленных иллюстраций нужны весьма различные форматы, группируются иллюстрации тоже по-разному. Исходя из этого, было решено разделить формат полосы на пять частей, иначе говоря — модульных единиц, по ширине и на шесть — по высоте.

На основе выбранного модуля строится модульная сетка (рис. 74), по формату равная полосе будущей книги. Модульная сетка делит книжную полосу на клетки одинаковой величины. Размер клетки по ширине и высоте, иначе говоря — основной шаг сетки, равен модулю (модульной единице).

Клетки отделены одна от другой небольшими промежутками, или пробельными шагами, которые соответствуют принятым для данного издания пробелам между текстом и иллюстрациями (или между расположенными рядом иллюстрациями).

При таком построении модульной сетки в верху книжной полосы осталась еще добавочная полоска — высота ее равна половине основного шага, — которую оформитель предназначил только для колонцифр и колонтитулов.

Модульная сетка — это основа, по которой можно создать и типовую схему верстки, и ее различные варианты, соответствующие особенностям помещаемого на той или другой полосе материала.

Для книги «Скульптура Древней Руси» характерны развороты, где на левой полосе размещены текст и мелкие вспомогательные иллюстрации, на правой же — более крупные основные иллюстрации и подписи к ним (см. рис. 74).

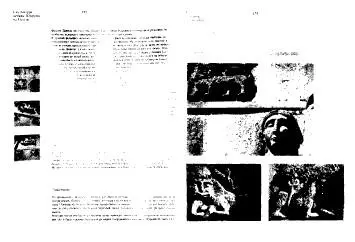

74. Модульная сетка, отдельная страница и разворот из книги Г. К. Вагнера «Скульптура Древней Руси» (художник А. Т. Троянкер)

Начнем с правой стороны разворота. На ней обычно помещаются три-четыре иллюстрации, формат которых различен, но всегда соразмерен выбранному модулю (шагу сетки). В приводимом примере верхний рисунок по ширине равен четырем, а по высоте — трем шагам модульной сетки; каждый из нижних рисунков по ширине равен двум с половиной, а по высоте — двум ее шагам.

Не станем перечислять остальные варианты, их многообразие вполне понятно. Существенно лишь то, что при любом из них формат каждой иллюстрации соразмерен модулю, укладывается (как по высоте, так и по ширине) в определенное число шагов модульной сетки.

При всех вариантах верхний ряд модульной сетки отводится только для подписей к рисункам, причем каждая из них начинается от той же вертикали, что и соответствующая иллюстрация, а по ширине укладывается в один шаг сетки.

Перейдем к левой полосе разворота. Формат каждой из помещенных на ней вспомогательных иллюстраций как по ширине, так и по высоте соответствует одному шагу сетки. Остальная часть полосы занята текстом. И для левой полосы разворота возможны варианты, опять-таки с непременной соразмерностью всех ее элементов модулю.

Благодаря последовательному, можно даже сказать, жесткому проведению принципа модульной системы, все развороты отличаются четкой структурой, и вместе с тем каждый из них имеет свое, индивидуальное решение.

В рассматриваемом издании соразмерность всех иллюстрации модулю оказалась достижимой благодаря тому, что все они в довольно широких пределах могли быть кадрированы, так как воспроизводят лишь фрагменты архитектурно-скульптурного ансамбля. В большинстве же изданий по изобразительному искусству кадрирование иллюстраций недопустимо. Искажать их, для того чтобы применить модульную систему верстки, нельзя.

Модульную систему верстки надо рассматривать не как самоцель, а лишь как метод, при помощи которого можно структурно упорядочить компоновку всего материала книги, придать соразмерность всем его элементам. Именно при таком понимании модульная система верстки приводит к хорошим результатам.

Мы рассказали о модульной системе в основном применительно к верстке иллюстраций. Однако она может быть использована и гораздо шире, например, для размещения заголовков и других элементов текста, для компоновки титульного листа и обложки, для установления размеров полей, даже для построения шрифта.

Наряду с текстом и иллюстрациями, которые передают содержание, в книге есть еще и справочно-вспомогательные элементы. Одни из них помогают читателю ориентироваться в книге и быстро находить в ней нужный раздел или материал, другие облегчают правильную комплектовку книжных блоков. Оформление всех этих элементов должно согласоваться с общей композицией книжных полос и разворотов, принятой в каждом конкретном издании.

К справочно-вспомогательным элементам, которые необходимы для читателя и совокупность которых можно назвать аппаратом ориентировки, принадлежат колонцифры, колонтитулы, оглавления, указатели.

Колонцифры— это порядковые номера страниц. Они (вместе с оглавлением и указателями) помогают быстро найти нужное место в книге и тем самым значительно облегчают пользование ею, однако в самом процессе сплошного чтения колонцифры не участвуют. Такое назначение колонцифр определяет и характер их оформления.

Колонцифры должны быть хорошо заметны, но и не слишком бросаться в глаза при сплошном чтении. Поэтому для них обычно достаточен шрифт своей гарнитуры того же начертания и кегля, что и основной текст. Если основной текст набирается корпусом или более крупным шрифтом, то для них вполне допустим шрифт несколько пониженного кегля (петит). Если же для основного текста выбран петит, то снижать кегль шрифта для колонцифр не следует, чтобы они не стали слишком незаметными. В некоторых справочных изданиях, предназначенных для выборочного чтения, где к колонцифрам приходится обращаться особенно часто, для них целесообразен шрифт несколько большей графической силы, чем для основного текста. Так оформлены, например, колонцифры в «Большой советской энциклопедии» (изд. 3-е).

Располагают колонцифры обычно на нижнем поле, посередине полосы или у ее наружного края (вариант — с небольшим отступом от края, в этом случае колонцифра более заметна).

По колонцифре, расположенной у наружного края, несколько удобнее отыскать нужную страницу — она видна при неполном раскрывании книги. С этой точки зрения такое расположение предпочтительно в изданиях, где к колонцифрам приходится часто обращаться, — в учебниках, научных изданиях с указателями и т. п.
