В. Потапов - Пособие кислотчику сульфитно-целлюлозного производства

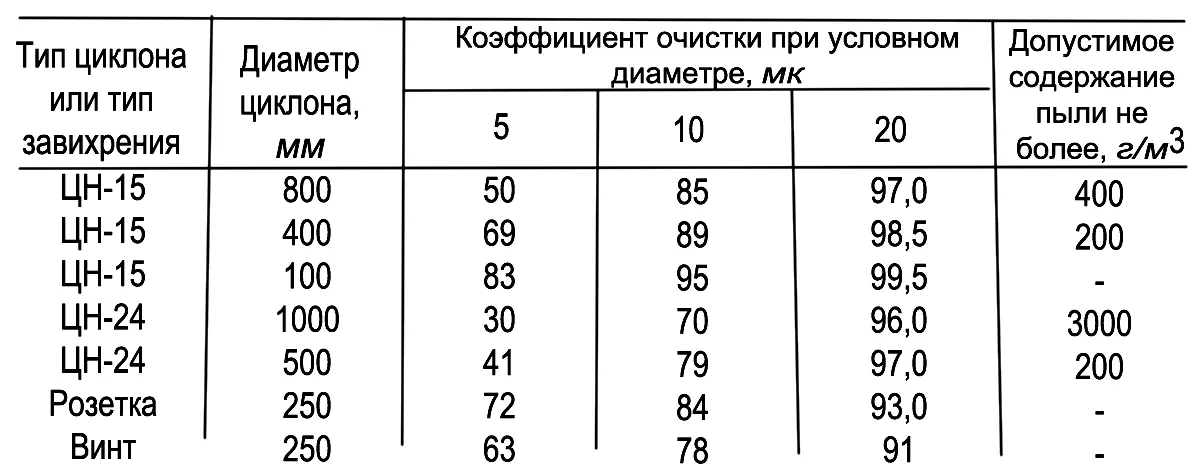

Таблица 10.

Циклоны, предназначенные для очистки газов с температурой более 400, футеруют жароупорными материалами (бетон, керамика и др.). При температуре газа до 400° их изготавливают из обычной стали.

Батарейные мультициклоны компонуются в едином корпусе.

Приведение газового потока во вращательное движение обеспечивается при помощи различного рода завихряющих устройств, которые делятся на два основных вида: винт и розетка.

Винт имеет две лопасти, расположенные между корпусом циклона и отводящей трубой, угол наклона 25°.

Розетка расположена в верхней части корпуса циклона и снабжена восемью лопатками с углом наклона 25–30°.

Электрофильтры. Действие электрофильтров основано на использовании явления ионизации газов с помощью электрических разрядов.

Установка электрофильтров состоит из собственно электрофильтра — осадительной камеры, через которую проходит печной газ, подлежащий очистке, и из высоковольтной аппаратуры, устанавливаемой в преобразовательной подстанции и предназначенной для питания электрофильтра током высокого напряжения. Преобразовательная подстанция состоит из регулятора напряжения, высоковольтного трансформатора, преобразующего переменный ток напряжением 220–380 В в ток напряжением до 100 000 В, и выпрямителя, преобразующего переменный ток в постоянный.

Очистка газа в сухих электрофильтрах.Печные газы, охлажденные до 400–500°, проходят через осадительную часть электрофильтра, где. монтированы электроды двух типов: осадительные и коронирующие. Между пластинами осадительных электродов, соединенных с положительным полюсом выпрямителя, размена мы проволочные коронирующие электроды, изолированные от земли и соединенные с отрицательным полюсом выпрямителя. При подаче напряжения на электроды в пространстве между ними возникает электрическое поле, величину которого можно регулировать путем изменения подаваемого напряжения. При увеличении напряжении до определенной величины в пространстве между электродами образуется разряд. Основная масса взвешенных части и осаждается на осадительных электродах. Пылевидные частицы удаляются с электродов встряхиванием, которое производится при помощи кулачков, насаженных на вращающийся вал. Уловленная пыль собирается в нижней конусной части электрофильтра, откуда периодически удаляется.

Корпус электрофильтра кирпичный или металлический с тепловой изоляцией.

Электрофильтры в зависимости от направления движения газа бывают вертикальные типа ХК-30 и ХК-45 и горизонтальные типа ОГ-3–120, ОГ-4–8 (рис. 17) и ОГ-4–16.

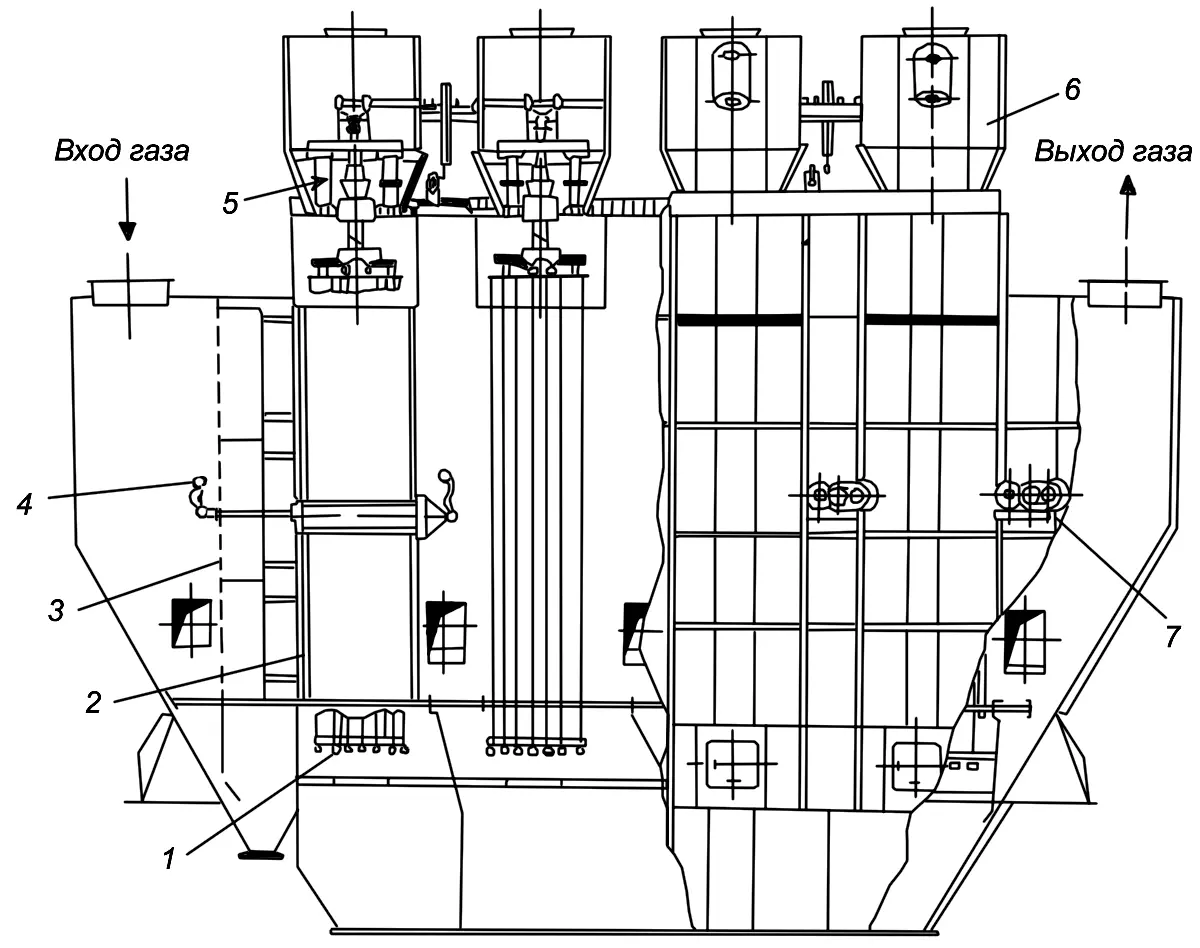

Рис. 17. Электрофильтр ОГ-4–8:

1 — коронирующий электрод; 2 — осадительные электроды; 3 — газораспределительная решетка; 4 — встряхивание газораспределительных решеток; 5 — молотковый встряхиватель электродов; 6 — изоляторная коробка; 7 — встряхиватель электродов.

По числу осадительных полей, расположенных последовательно по ходу газа, электрофильтры могут быть трех и четырехпольные (ОГ-4–8 — четырехпольный электрофильтр).

Многопольные электрофильтры имеют более высокий коэффициент очистки газа от огарковой пыли. Нормальный коэффициент очистки газа от огарковой пыли в электрофильтрах ОГ-4–8 и ОГ-4–16 96–99 %.

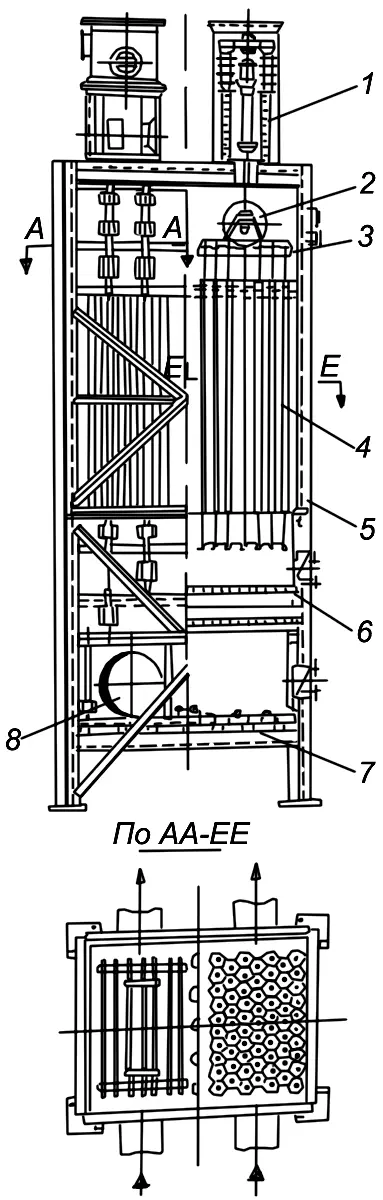

Для очистки газа от селена и SO 3устанавливаются мокрые электрофильтры.По принципу действия они аналогичны сухим электрофильтрам. В качестве осадительных электродов в мокрых электрофильтрах используются трубчатые или шестигранные коронирующие электроды из свинца. Корпус электрофильтров (рис. 18) выполняется из свинцового листа, укрепленного на корпусе из профильного железа.

Рис. 17. Электрофильтр ОГ-4–8:

1 — изоляторная коробка; 2 — отвод газа; 3 — система подвески коронирующих электродов; 4 — осадительный электрод; 5 — корпус; 6 — газораспределительная решетка; 7 — отвод конденсата; 8 — подача газа.

Печной газ при охлаждении до температуры 35–40° в скрубберах насыщен водяными парами. При этих условиях серная кислота находится в виде мельчайших капель тумана. Иногда газ дополнительно пропускают через специальную увлажнительную колонку или другие устройства.

При работе электрофильтра пары серной кислоты конденсируются на осадительных электродах и стекают вниз вместе с осевшими частичками селена. Селенсодержащий конденсат направляется на установку по сбору селенового шлама. Раз в 10 суток мокрые электрофильтры промываются горячей водой и паром.

Удаление колчеданного огарка.Колчеданный огарок от печей обжига и от аппаратов сухой очистки газов (пыльная камера, циклоны, электрофильтры и др.) по течкам и через специальные затворы попадает в тракт удаления огарка. Обычно это всевозможные транспортеры.

Например, на Камском комбинате огарок от полочных печей поступает на ленточный транспортер, затем в приемную камеру элеватора и в бункер, установленный вне здания. Из бункера огарок вывозят в отвал на автомашинах.

Для удаления огарка от полочных печей применяется также шнековая труба, которая представляет собой цилиндрический барабан с внутренним винтовым устройством. Труба бандажами опирается на ролики и приводится во вращение при помощи зубчатой передачи.

Огарок из печи по патрубку поступает в загрузочную коробку, откуда черпаками забирается в шнековую трубу. В нижней части загрузочной коробки имеется водяная рубашка для предварительного охлаждения огарков.

Дальнейшее охлаждение производится с помощью спрысков, установленных над шнековой трубой. Из шнековой трубы огарок поступает в ковшевой элеватор, затем подается в бункер, откуда ссыпается на железнодорожную платформу и отвозится в отвал.

Более совершенным способом удаления огарка является транспортер типа Рэдлер, представляющий собой обычный скребковый транспортер в герметическом корпусе. Дно корпуса охлаждается водой. Огарок поступает в транспортер через двойные пылевые затворы или мигалки, затем наклонным скребковым транспортером или элеватором его подают в бункер и далее в отвал.

На Калининградском ЦБК № 1 для удаления огарка от печи КС применена система шнеков.

Все эти транспортные устройства выполнены с учетом максимальной герметизации, однако в местах пересыпания огарка с одного транспортера на другой наблюдается значительное пыление.
