В. Потапов - Пособие кислотчику сульфитно-целлюлозного производства

Наиболее прогрессивным способом удаления огарков при обжиге колчедана является гидроудаление. При этом огарок от всех точек выделения через специальное устройство попадает в трубопровод, в которым подается оборотная вода. Смытый огарок поступает в приемную камеру с конусным дном, которая разделена на две секции для удобства обслуживания и чистки. Из приемных камер огарок насосами подается по чугунным трубопроводам в железобетонные отстойники прямоугольной формы. В отстойниках имеются две секции, работающие поочередно: в одной происходит отстаивание огарка, в другой — удаление его при помощи грейферных кранов на гусеничном ходу. Отстоявшаяся вода возвращается в кислотный цех на гидроудаление огарка. Расход воды 30 м 3на 1 т транспортируемого огарка. Для высаживания вредных примесей — селена, мышьяка и др., а также для нейтрализации SO 3в оборотную воду добавляется известковое молоко.

Турмы.Турма (рис. 19) представляет цилиндрическую башню, которая несколько расширяется книзу для обеспечения движения известняка. Отношение верхнего диаметра к нижнему обычно принимается равным 0,85. На высоте 3–7 м от основания башни устраивается колосниковая решетка для поддержания камней известняка. Решетка выполняется с некоторым наклоном в сторону выгрузочного отверстия. Ниже этой решетки на высоте 4 м устанавливается вторая решетка с более часто расположенными колосниками. Назначение ее — задерживать обломки известковых камней, образующихся при загрузке в результате раскалывания, и камней, объем которых уменьшился при растворении. Газ вводится в турму между колосниковыми решетками, проходит сквозь слой известкового камня и выводится через верхнюю крышку или сбоку. В нижней части турмы располагается сборник для кислоты, которая непрерывно откачивается насосом.

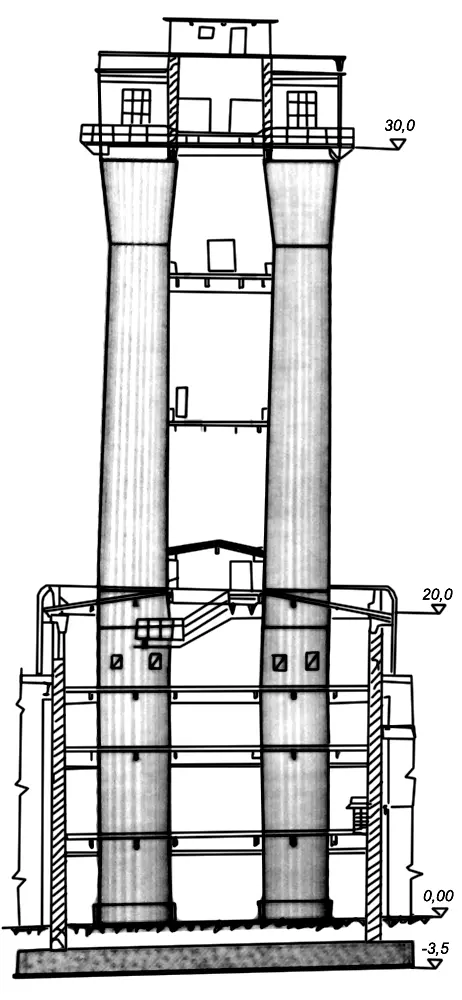

Рис. 19. Турмы.

Равномерное орошение жидкостью всего сечения турмы является одним из условий эффективности ее работы. Для этой цели в верхней части турмы располагаются различные устройства. Наиболее распространенными являются кольцевая труба с мелкими отверстиями и колокольный затвор (рис. 20). Последний представляет трубочку, вставленную в отверстие диаметром 20–30 мм и неплотно прикрытую свинцовым колпачком, нижняя часть которого погружена в воду, образуя гидравлический затвор. Вода поступает в турму, переливаясь через край трубочки. Так как все трубочки, образующие данное питательное устройство, расположены строго на одном уровне от поверхности (на котором разлита вода), орошение происходит равномерно по всему сечению.

Эффективным орошающим устройством являются к форсунки (спрыски), однако, чтобы они не забивались, необходимо применять только фильтрованную воду.

Загрузка турмы известковым камнем производится обычно через люки в ее верхней части и по высоте. Известковый камень подается на турмы подъемником в вагонетках, которые подвозятся к загрузочному отверстию по рельсам, проложенным на верхней площадке турм. На ряде заводов для подачи известняка применяется скиповой подъемник. В этом случае камень из ковша подъемника высыпается в специальный бункер над турмами.

Известняк, по мере расходования на химические реакции, уменьшается в объеме и постепенно опускается вниз. При этом он крошится, забивая промежутки между отдельными кусками, препятствуя проходу газа и увеличивая сопротивление турмы, поэтому турмы приходится периодически чистить и догружать свежим известняком.

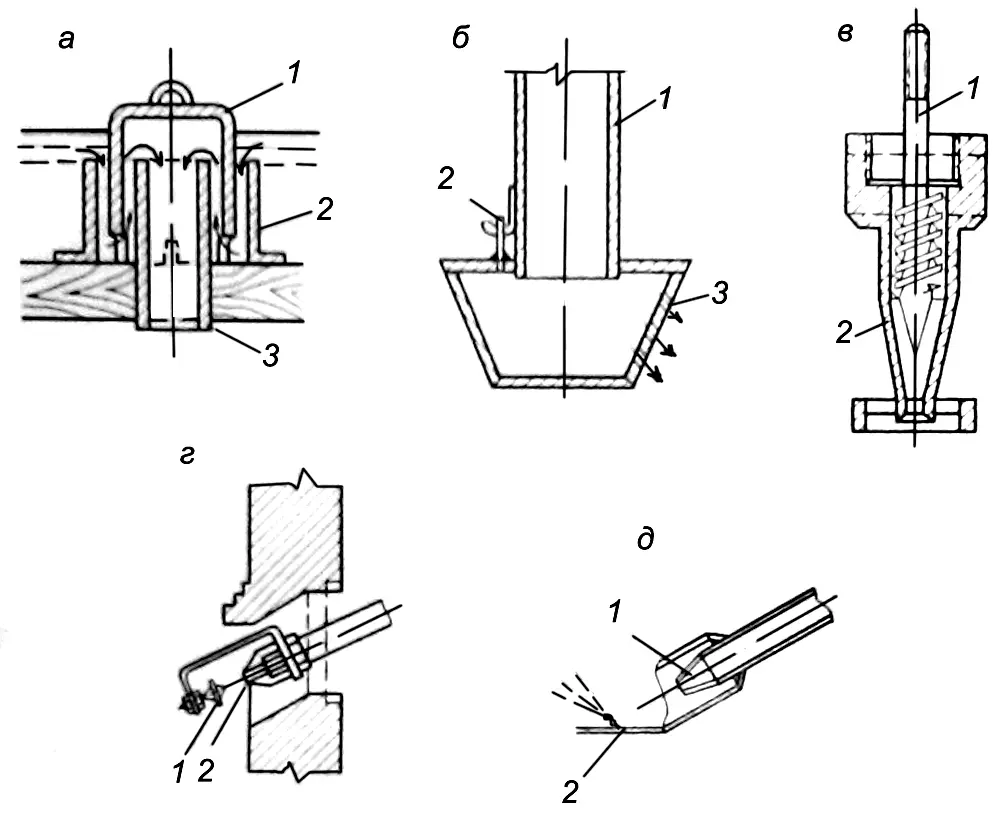

Рис. 20. Приспособления для орошения:

а — колокольный затвор с гидравлическим колпачком: 1 — колпачок; 2 — свинцовый патрубок; 3 — трубка;

б — брызгало с креплением: 1 — кольцевая труба; 2 — крюки; 3 — отверстия для воды;

в — форсунка с завихрителем: 1 — шпиндель с двухходовой прямоугольной нарезкой; 2 — корпус;

г — форсунка с отражательным конусом: 1 — конус; 2 — сопло;

д — форсунка с отражателем: 1 — сопло; 2 — отражатель.

Над колосниковыми решетками устраивают специальные люки, через которые очищают решетки от мелочи, а затем удаляют и нижний слой камня для того, чтобы вызвать смещение верхних слоев камня и обновить его реакционную поверхность.

Раньше турмы сооружали из деревянной клепки и защищали от ударов камня обшивкой из досок или деревянными шашками. Сборники для кислоты облицовывали свинцом. Современные турмы выполняются из железобетона и защищаются облицовкой из кислотоупорных плиток и кирпича.

Турмы — это громадные сооружения диаметром до 3,8 м, высотой около 50 м, которые дополнительно утяжеляются известковым камнем. В связи с этим к фундаментам турм предъявляются высокие требования — необходимо тщательно следить за их состоянием, не допуская разъедания кислотой.

Производительность турмы характеризуется количеством кислоты (м 3), получаемой в сутки с 1 м 3сечения. Расчетное сечение определяется по среднему диаметру турмы. Необходимый диаметр турмы находят по формуле

где:

D — диаметр башни, м;

Q — средняя производительность турмы м 3/сутки;

k — количество орошающей жидкости, м 3/сутки, на 1 м 2/сутки сечения турмы.

Для однобашенной установки принимают съем с 1 м 2сечениятурмы 100–150 м 3/сутки. Диаметр турмы должен выбираться с таким расчетом, чтобы скорость прохождения газа соответствовала необходимой продолжительности реакции. Эта величина составляет 0,25–0,5 м 3в секунду на 1 м 2сечения турмы.

Высоту насадки из известкового камня определяют исходя из крепости печного газа, допустимых потерь с непоглощенными газами и температуры орошающей воды. Все эти величины увязаны между собой через формулу, описывающую эффективность работы турмы на основе понятия высоты половинного поглощения

где:

С 1— концентрация SO 2в уходящих газах, %;

С — концентрация SO 2в печных газах, %;

Н — высота столба известняка, м;

h — высота половинного поглощения, м.

Под высотой половинного поглощения понимают высоту, на которой поглотится половина всего SO 2, поступившего в башню. Высота половинного поглощения зависит от температуры.

Температура вода, °С …………………………… 5…10…12…15…18…20

Высота половинного поглощения, м …… 1,55…2,8…3,25…4,05…4,85…5,50
