В. Потапов - Пособие кислотчику сульфитно-целлюлозного производства

Считается, что для нормальной работы турмы отношения H/h не должно быть ниже 7.

При определении необходимое высоты насадки учитывается, что в процессе работы общая высота столба известняка падает, уменьшается соответственно и отношение H/h, следовательно, ухудшается эффективность работы турмы. Исходя из этого принимается запас высоты насадки и выбирается продолжительность работы турмы от загрузки до загрузки.

Башня Гиллера.В свое время башня Гиллера была единственным аппаратом, применявшимся в СССР для приготовления кислоты по известково-молочному способу. Башня строится из дерева и имеет прямоугольное сечение с размером в плане 2,0 x 2,2 м. По высоте она делится на 14 этажей.

Известковое молоко с концентрацией 1 % CaO подается на 14-й этаж и последовательно проходит все этажи, перетекая через переливные трубы. Газ подается в башню снизу, двигаясь противотоком по отношению к известковому молоку. Газ, имеющий большую скорость, как бы проталкивается через известковое молоко, в результате чего происходит бурление и интенсивное перемешивание газа и жидкости. На каждом из рабочих этажей расположены специальные перегородки, которые делят этаж на четыре секции и имеют в нижней части отверстия. Газ может проникнуть из одной секи и и в другую только через эти отверстия, которые погружены в известковое молоко, и таким образом он дополнительно перемешивается с жидкостью.

Готовая кислота собирается в сборник кислоты в нижней части башни; газ отводится с последнего этажа турбогазодувкой Основное затруднение, с которым приходится сталкиваться при работе, — частые засорения башни. Существенным недостатком башни является ее большое сопротивление (1800–2000 мм вод. ст.) движению газа.

Производительность башни 650–700 м 3кислоты в сутки.

Барботажная колонна.Производительность барботажной колонны в 6 раз больше, чем у башни Гиллера того же объема. Этот аппарат может применяться для получения кислоты со всеми видами основания, т. е. кальциевым, магниевым, натриевым и аммониевым.

Барботажная колонна (рис. 21) состоит из отдельных цилиндрических секций (царг), соединяющихся на фланцах в единую башню высотой 8–9 м. В каждой царге через 250 мм устанавливаются тарелки с некоторым уклоном (угол 3–5°). Для производства сульфитной кислоты применяются тарелки провального типа с отверстиями 4–6 мм и шагом 11–12 мм. В корпусе колонны предусматриваются специальные люки для осмотра и чистки тарелок.

Газ подводится снизу и проходит через отверстия в тарелках навстречу стекающей жидкости. В результате высокой скорости в отверстиях газ создает на тарелке барботажный слой, где газ и жидкость интенсивно перемешиваются. Жидкость подается в колонну сверху. Готовая кислота собирается в нижней части. Установленные на некоторых наших заводах барботажные колонны имеют диаметр 1,5 1 высоту 10 м и оборудованы 20 тарелками с отверстиями 6 мм к шагом 12 мм. Корпус колонны и сами тарелки изготовляются из кислотоупорной стали Х17Н13М2Т. Производительность такой колонны по кислоте 120 м 3/ч, по газу 10 000 м 3/ч. Сопротивление каждой тарелки 40–50 мм.

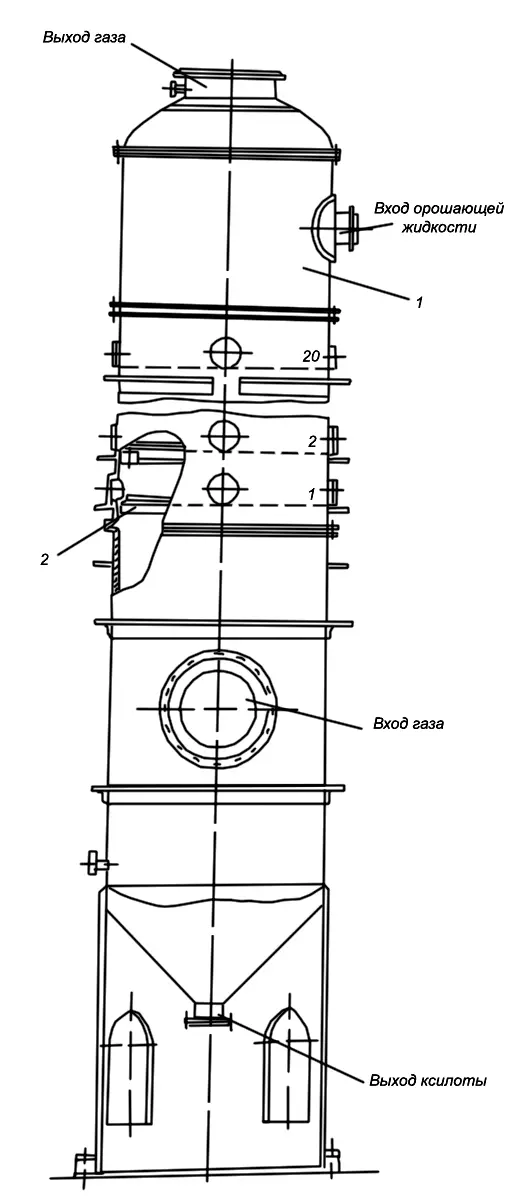

Рис. 21. Колонна барботажная:

1 — царга; 2 — тарелка с перфорацией.

Абсорбционные колонны.Абсорбционные колонны, подобно барботажным, также состоят из отдельных металлических цилиндрических царг, внутри которых имеется инертная насадка. Колонна (рис. 22), применяемая на ряде предприятий, состоит из трех зон насадки. Насадка из колец Рашига выкладывается на специальной решетке. Каждая зона заканчивается конусной тарелкой с патрубками одинаковой высоты, вставленными в отверстия. Через эти патрубки раствор равномерно распределяется над следующей зоной насадки.

Поглощающая жидкость подается через боковой штуцер и разливается по верхней распределительной тарелке, снабженном патрубками для орошении. Диаметр патрубков 50 мм, высота над уровнем дна тарелки 50 мм, количество их 260 штук. Газ вводится под нижнюю насадку и удаляется через штуцер в верхней крышке абсорбера. Каждая секция колонны снабжена люками для осмотра и замены насадки. Внутренний диаметр колонны 2600 мм, общая высота 18 490 мм. Колонна изготавливается из кислотоупорной стали Х17Н13М2Т.

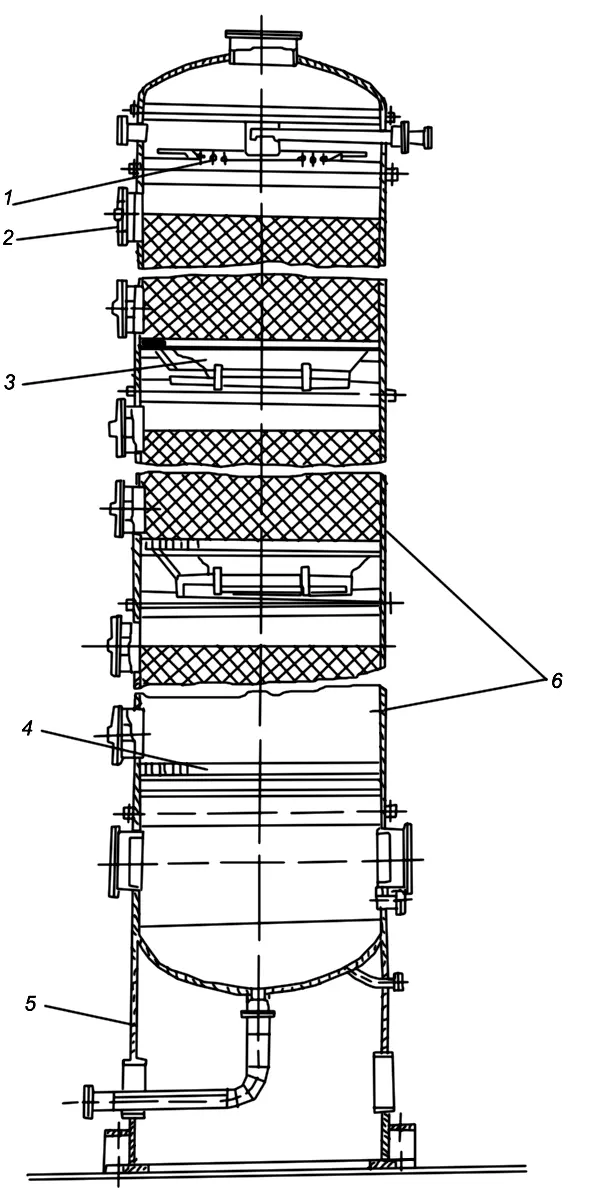

Рис. 22. Абсорбер насадочный:

1 — тарелка верхняя; 2 — лаз; 3- тарелка с конусом; 4 — решетка под насадку; 5 — опоры; 6 — кольца Рашига.

Абсорбер распыливающего типа.Эффективным поглотительным аппаратом является абсорбер распыливающего типа (APT), изобретенный советскими химиками (рис. 23). Абсорбер делится на три зоны: распылительную, абсорбционную и разделительную.

Распылительная часть снабжена соплами (3–7 штук), заделанными в освинцованной решетке. Жидкость равномерно переливается через верхнюю часть сопел. Газ подводится сверху и, проходя через сопла со скоростью 20–25 м/сек, распыляет пленку жидкости, стекающей по внутренней поверхности сопел. Сам процесс абсорбции происходит во второй зоне на поверхности капель жидкости. В третьей зоне происходит отделение жидкости от газового потока. По сравнению с насадочными абсорберами интенсивность абсорбции в APT в 15–30 раз выше.

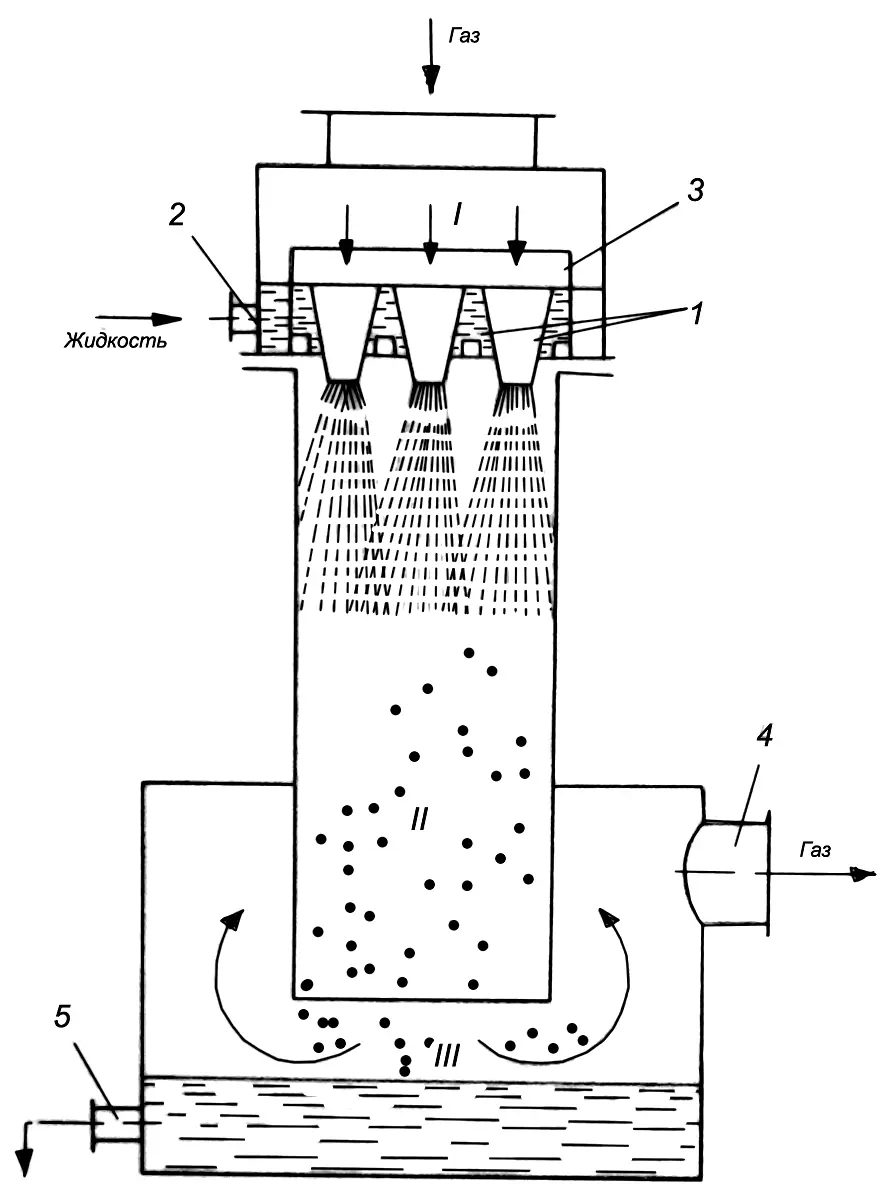

Рис. 23. Абсорбер распыливающего типа (АРТ):

I — распылительная зона; II — абсорбционная зона; III — разделительная зона: 1 — распылительные сопла; 2 — штуцер; 3 — цилиндр; 4 — газоход; 5 — штуцер.

Прочее оборудование для абсорбции.Большое распространение получили для абсорбции газов скрубберы Вентури, которые широко применяются для получения кислоты в системах регенерации химикатов. Основным рабочим элементом скруббера Вентури является сужающая горловина.

Газы поступают в скруббер, где движутся со скоростью 60 м/сек. В горловину вводится через спрыски жидкость. В уз* ком сечении трубы (в горловине) скорость газа резко возрастает (до 120 м/сек), происходит энергичное перемешивание газа и жидкости, в результате чего обеспечивается эффективная абсорбция газа. В системах регенерации основания обычно устанавливают два или три скруббера, обеспечивающих улавливание до 90 % SO 2.

Для приготовления кислоты на магниевом основании в последнее время начал применяться турбулентный абсорбер, имеющий по высоте несколько решеток. Специальные шарики из пропилена, расположенные на каждой решетке, при движении газа через абсорбер беспорядочно перемещаются, создавая высокую турбулентность при смешивании газа и жидкости и в результате достигается высокая степень поглощения.
