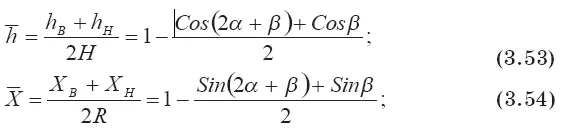

Найдем теперь относительную (относительно геометрической высоты) ошибку в определении верхней границы облака. Из соотношения (3.47) получаем:

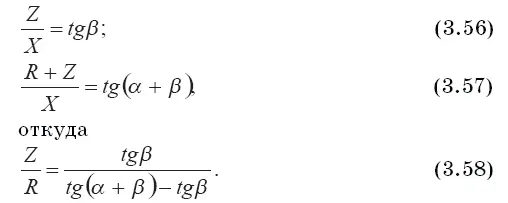

Из прямоугольных треугольников МОЕ находим

Подставив соотношение (3.58) в формулу (3.55), получаем окончательное выражение для относительной ошибки в определении верхней граница сферического приподнятого выброса:

Аналогично находится относительная ошибка в определении нижней границы выброса. Получаем:

На графике рис. 3.14 представлено изменение относительной ошибки в определении вертикального размера приподнятого сферического выброса в зависимости от угла β для различных полууглов наблюдения α.

Как следует из этих графиков угол возвышения выброса над местностью β существенно влияет на величину . Еще большее влияние на ошибку в определении высоты выброса оказывает величина полуугла его наблюдения α. Для α > 20 0h превышает 20 % для любых значений угла β.

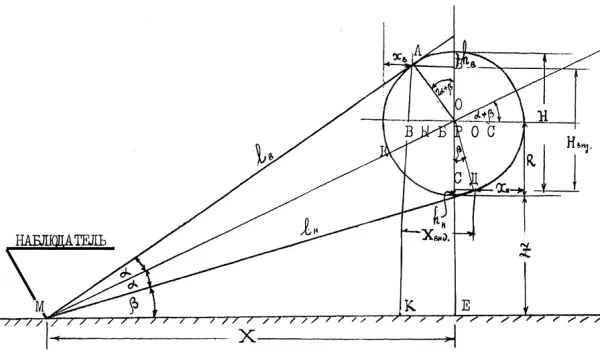

Рис. 3.13. Схема для расчета ненаблюдаемых с земли и реальных размеров сферического приподнятого выброса.

Оптимальное соотношение углов α и β, обеспечивающее возможность четкого наблюдения деталей выброса и не более чем десятипроцентную ошибку в определении его высотного размера является β ≈ 15° и α ≈10°. Для нахождения видимых геометрических параметров наземного сферического выброса следует в полученных нами выражениях перейти к пределу при β → 0. Получаем для дефектов вертикальных видимых размеров следующие выражения, (т. к. tg α = R / X):

Как следует из формулы (3.62) для наземного выброса его нижняя граница определяется точно.

Видимый вертикальный размер облака H наземн видзапишется так:

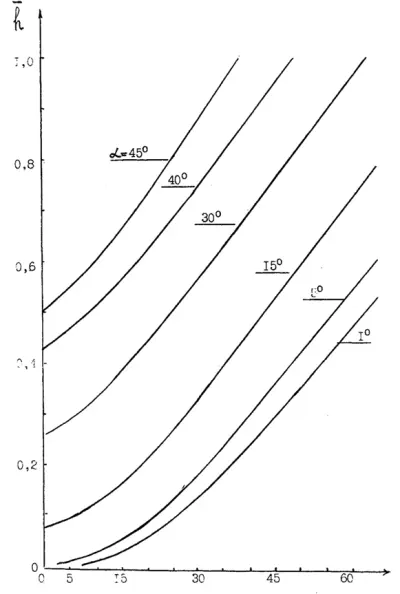

Рис. 3.14. Изменение относительной ошибки в определении вертикального размера приподнятого сферического выброса в зависимости от угла над местностью β для различных полууглов наблюдения выброса α.

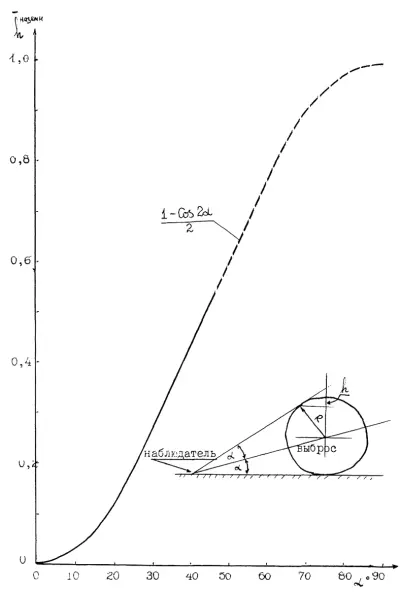

Рис. 3.15. Изменение относительной ошибки в определении вертикального размера выброса в зависимости от полуугола его наблюдения.

Относительную ошибку в определении вертикального размера облака находим из соотношения

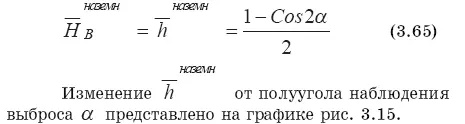

Как видно из анализа соотношения (3.55) при β → 0 относительная ошибка в определении верхней границы облака H наземн в для наземного сферического выброса в точности равна относительной ошибке визуального определения вертикального размера облака, т. е.

Как следует из этого графика при α > 20 0ошибка в определении высоты выброса превосходит 10 % и резко возрастает с увеличением полуугла наблюдения α. На практике для уменьшения ошибки в определении вертикального размера облака следует его наблюдение вести на относительно больших удалениях.

Как было показано в главе 1, одним из основных параметров в рамках любой математической моде-|ли расчета концентраций загрязняющей примеси является высота вторичного атмосферного источника — фактически высота выброса в месте потери им динамической индивидуальности.

В большинстве современных разработок авторы пытаются использовать аналитические выражения для этого параметра, однако практика применения подобных формул имеет слишком малую область корректного использования в отношении как к тепловой мощности источника, так и к метеопараметрам.

Кроме того, часто путают динамический подъем выбросов с тепловым всплытием их разрушившихся объемов. Ошибочно считают, что тепловой подъем дает искомый результат, после чего наступает фаза атмосферной диффузии.

За границу струи, например, предлагается [136] принять изолинию однопроцентной относительной избыточной температуры.

Не всегда имеются и достаточно точные определения самого понятия подъема выброса. Например, применительно к струям факельного типа за такую высоту принимается [137,138] высоту струи, когда угол касательной к траектории ее наветренной части в сносящем ветре равен 100, в других работах за такую высоту предлагается считать подъем выброса на фиксированном расстоянии от трубы или его подъем за фиксированное время и т. д.

Некоторые авторы считают, что «потолок» выброса достигается, где он еще различим с помощью измерительной или фотографической аппаратуры.

Считается, что в случае когда радиоактивные или химические опасные вещества поступают в атмосферу посредством взрыва, можно пользоваться результатами работы Бриггса [139]. Однако результаты вычислений по приведенным там формулам также имеют весьма ограниченный диапазон применения. Поэтому рекомендуется, если это возможно, эффективную высоту источника загрязнений определять натуральными измерениями или оценкой.

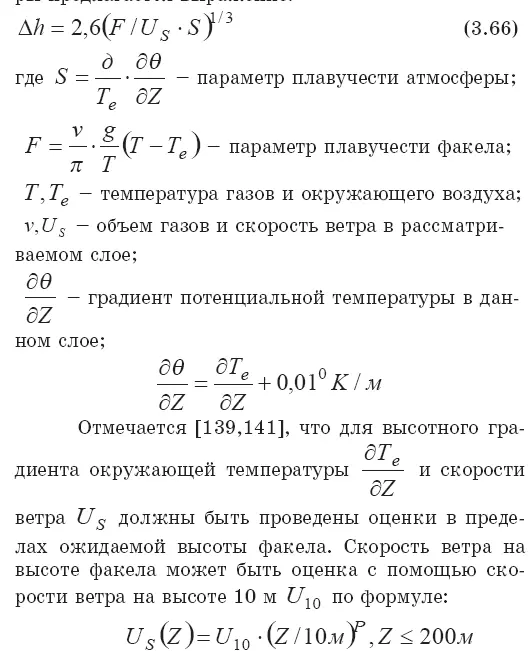

Бриггс в зависимости от метеорологических условий предлагает проводить расчет подъема струи Δh по одной из нескольких модельных формул. Приведем их. Для устойчивого равновесия атмосферы предлагается выражение:

Значения параметра р, входящего в эту формулу, в зависимости от класса устойчивости атмосферы представлены в таблице 3.6.

Таблица № 3.6.

Скоростной параметр р в зависимости от устойчивости атмосферы и типа местности (по данным [162])
