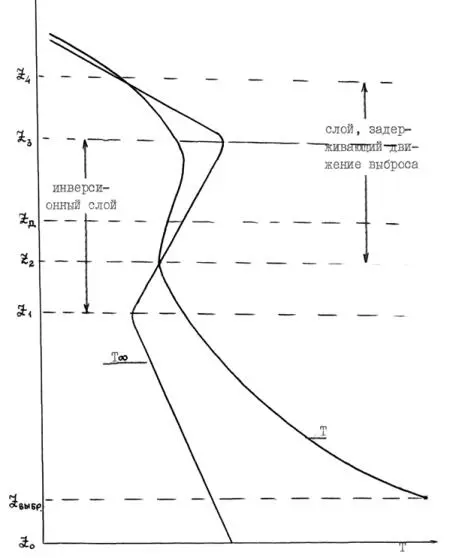

Рис. 3.17. Схема изменений температуры выброса и температуры окружающего воздуха по высотной координате, поясняющая прохождение выбросом слоя инверсии температуры.

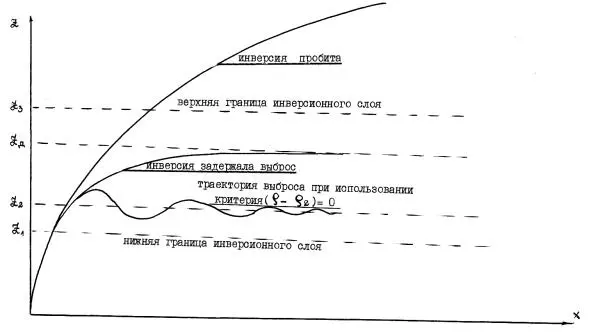

Рис. 3.18. Траектории выбросов при различных условиях прохождения инверсионного слоя.

Критерий преодоления их выбросом приобретает следующий вид:

В этих соотношениях:

N — количество инверсионных задерживающих слоев; индекс «к» относится к параметрам соответствующего слоя.

Критерии подъема выбросов

Получим теперь критерий высоты подъема динамически целого выброса в стратифицированной атмосфере. Высота Z 2, являющаяся нижним пределом в интеграле левой части соотношения (3.72), определяется из условия равенства плотности газа выброса плотности воздуха окружающей среды.

При движении выброса по инерции в части задерживающего слоя, где температура воздуха выше температуры газа выброса, охладившегося при адиабатическом расширении, в него посредством механизма вовлечения будет поступать более теплый воздух. В результате газ выброса нагреется и будет иметь плотность р д, меньшую плотности р 2на уровне Z 2. Поэтому условие для определения высоты поднимающегося объема в виде

р — р 2=0 (3.76)

не верно. Оно не отражает физической картины явления, игнорируя инерционность выброса и его способность преодолеть инверсионный слой. Даже при мощной инверсии, которую выброс преодолеть не может, такой подход может существенно занизить высоту его подъема.

Траектория при задании критерия (3.74) получается монотонной в отличие от траектории выброса при использовании критерия (3.76), которая имеет характер затухающих колебаний (см. Рис. 3.18).

Другой критерий высоты подъема выброса, как той точки, где вертикальная составляющая его скорости равна нулю

W = V ⋅ sin α = 0

справедлив лишь для нетурбулизованной атмосферы. Он реализуется асимптотически при подъеме выброса и не годится при решении задачи на ЭВМ. Его использование чрезвычайно удлиняет процесс вычислений и накапливает машинные ошибки. При учете турбулентных пульсаций атмосферного воздуха может быть использован критерий высоты подъема выброса при равенстве вертикальной составляющей скорости выброса среднеквадратичному значению вертикальной составляющей пульсаций атмосферы

Однако при этом остается открытым вопрос о нахождении .

Если известна траектория движения выброса, то его подъем определяется той точкой, в которой угол между касательной к оси траектории и горизонталью достигает сравнительно небольшого значения. До настоящего времени сохраняется неопределенность в выборе степени горизонтальности выброса, т. е. величины этого угла. В работах [157,158] этот угол считают равным 10°.

Очевидно наилучшим критерием высоты подъема выброса, отражающим физическую сущность неразличимости динамических характеристик выброса в окружающей среде, является энергетический критерий. Он формулируется так.

Выброс теряет свою динамическую индивидуальность в окружающей среде, когда избыточная энергия его поступательного движения становится равной энергии турбулентных пульсаций атмосферного воздуха.

Сравниваются энергии единичных объемов выброса и окружающей среды. Получаем:

При наличии инверсионного слоя к этому условию следует добавить условие остановки выброса в задерживающем слое.

Следует отметить, что тормозит движение выброса не только часть инверсионного слоя AZ = (Z 3— Z 1), но и более высокие воздушные слои, где температура окружающего воздуха еще превышает температуру выброса.

На графике Рис. 3.17. этот слой имеет толщину AZ = Z 4— Z 3. Подъем выброса при наличии инверсии определяется уравнением (3.73). Запишем его в несколько иной форме:

Искомая высота подъема в этом уравнении является верхним пределом интегрирования.

Практически процесс определения высоты подъема динамически индивидуального выброса при наличии инверсий в атмосфере сводится к следующему:

1) На каждом текущем значении высоты в процессе подъема выброса проверяется выполнение соотношения (3.77). Если это условие выполняется на какой-то высоте, то она и служит высотой подъема выброса.

2) Если условие (3.77) не выполняется при подходе к инверсии и внутри нее (левая часть (3.77) больше правой), то проверяют выполнение соотношения (3.78). Если условие (3.78) выполняется на некоторой высоте внутри задерживающего слоя, то соответствующая высота является высотой подъема выброса.

3) Если условия (3.77) и (3.78) не выполнены при подъеме выброса до задерживающего слоя и внутри него, то выброс преодолевает этот слой. Его подъем выше этого слоя определяется равенством энергии подъема единицы объема выброса и энергии турбулентности единичного объема окружающей среды, т. е. соотношением (3.77).

Стационарные выбросы формируются в виде струй большой протяженности. Продукты выброса последовательно проходят вдоль направления движения газа в сторону возрастающей высотной координаты Z. В случае стационарного выброса соотношение (3.74) как и в случае кратковременного выброса является необходимым условием преодоления выбросом задерживающего инверсионного слоя [153].

При его выполнении текущие значения газодинамических величин отличаются от соответствующих характеристик окружающей среды, а единичный объем выброса не теряет своей индивидуальности по сравнению с аналогичным объемом окружающей среды.

Для получения достаточного условия преодоления стационарным выбросом инверсионного задерживающего слоя рассмотрим ту же схему (Рис. 3.17) изменений температуры выброса и температуры окружающей среды по высотной координате.

Приравняем работу сил плавучести горизонтальных сечений единичной толщины струи в интервале высот инверсии AZ = Z 3— Z 2изменению кинетической энергии этих сечений на нижней и верхней границах инверсии.

Получаем

где F,F 2,F 3— текущее значение площади горизонтального сечения струи, а также значения этой площади в сечениях Z 2и Z 3, соответственно; W = V ⋅ sin α — вертикальная составляющая осредненной по сечению скорости газа струи.
