Ричард Фейнман - Том 1. Механика, излучение и теплота

(25.8)

Это пример того, что называют принципом суперпозиции для линейных систем, и это очень важная вещь. Дело обстоит так: если мы сможем представить сложную силу в виде суммы нескольких более простых сил и сможем решить уравнение для каждой силы в отдельности, то мы сможем решить и первоначальное уравнение, потому что для этого надо просто объединить куски решения так же, как мы объединяли отдельные силы, чтобы получить полную силу (фиг. 25.1).

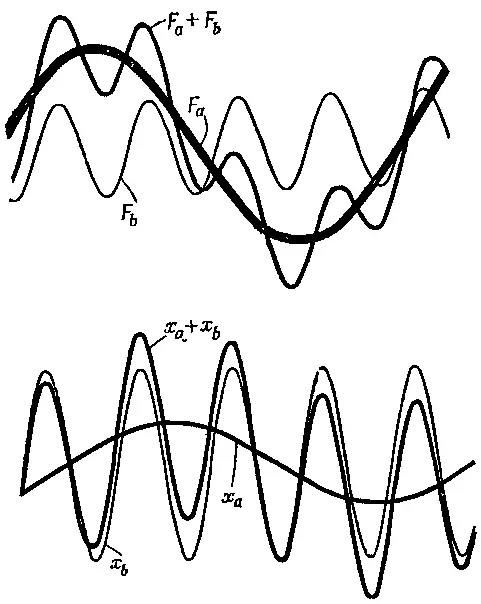

Фиг. 25.1. Пример принципа суперпозиции для линейных систем.

Еще один пример принципа суперпозиции. В гл. 12 (вып. 1) говорилось об одном из важнейших фактов, вытекающих из законов электричества. Если нам задано распределение зарядов q a , можно найти электрическое поле Е a, порождаемое этими зарядами в точке Р . Другое распределение зарядов q b порождает в этой же точке поле E b. Оба эти распределения, действуя вместе, породят в точке Р поле Е, которое представляет собой сумму полей Е аи Е b. Иначе говоря, поле, соответствующее совокупности многих зарядов,— это векторная сумма полей, соответствующих отдельным зарядам. Аналогия с предыдущим примером бросается в глаза: ведь если мы знаем результат действия отдельных сил, то отклик на силу, являющуюся суммой этих сил, будет суммой отдельных откликов.

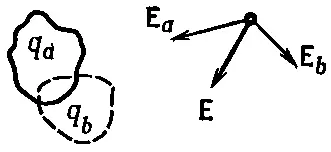

Фиг. 25.2. Принцип суперпозиции в электростатике.

Причина справедливости принципа суперпозиции в электричестве состоит в том, что основные законы электричества, определяющие электрическое поле (уравнения Максвелла), — это линейные дифференциальные уравнения, обладающие свойством (25.3). Силам в этих уравнениях соответствуют заряды , порождающие электрическое поле, а уравнения, определяющие электрическое поле по заданным зарядам,— линейные уравнения.

Чтобы придумать еще один пример принципа суперпозиции, спросите себя, как вам удается настроить свой радиоприемник на определенную радиостанцию, хотя одновременно работает очень много станций. Сигналы радиостанций — это колеблющиеся электрические поля очень высокой частоты, действующие на антенну радиоприемника. Амплитуда этих колебаний, правда, меняется, их модулирует голос диктора, но скорость этих изменений очень мала и об этом можно пока забыть. Когда вы слышите: «Станция работает на частоте 780 килогерц», это значит, что частота излучаемого антенной радиостанции электромагнитного поля равна 780 000 колебаний в секунду и это поле с точно такой же частотой раскачивает электроны в антенне вашего приемника. Но ведь в то же самое время поблизости может работать и другая радиостанция на другой частоте, скажем на частоте 550 кгц . Эта станция тоже раскачивает электроны вашей антенны. Как же отделяются сигналы, поступающие в приемник с частотой 780 кгц , от сигналов, имеющих частоту 550 кгц ? Ведь вы же не слышали голоса обоих дикторов одновременно.

Первая часть электрической цепи радиоприемника — это линейная цепь. По принципу суперпозиции ее отклик на электрическое поле F а + F b равен х а + х b . По всему выходит, что нам придется слушать обоих дикторов сразу. Но вспомним, что в резонансной цепи кривая отклика х на единичную силу F зависит от частоты примерно так, как это изображено на фиг. 25.3.

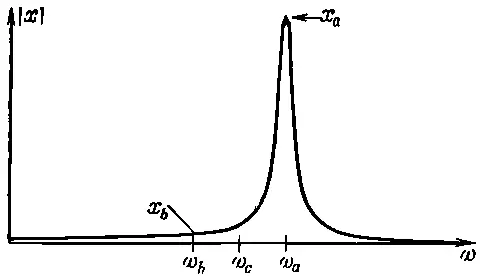

Фиг. 25.3. Резонансная кривая с острым максимумом.

В цепи с очень большим значением Q отклик имеет очень острый максимум. Предположим, что обе станции имеют примерно одинаковую мощность, поэтому обе силы имеют примерно одинаковую амплитуду. Отклик равен сумме откликов х а и х b , но на фиг. 25.3 х а громаден, а х b очень мал. Таким образом, хотя оба сигнала одинаковы по силе, в приемнике они проходят через остро резонансную цепь, настроенную на частоту ω а(частоту передач одной из станций), и отклик на эту частоту (станцию) значительно больше отклика на все остальные. Поэтому, несмотря на то что на антенну действуют оба сигнала, полный отклик почти целиком составлен из частоты ω а, и мы можем выбрать ту станцию, какую пожелаем.

Несколько слов о механизме настройки. Как мы настраиваем радиоприемник? Мы изменяли частоту ω 0, меняя L или С цепи, потому что частота цепи зависит от комбинации L и С . Большинство радиоприемников устроено так, что в них меняется значение С . Поворачивая ручку настройки приемника, мы изменяем собственную частоту цепи. Пусть какому-то положению ручки соответствует частота ω с; если нет радиостанций, работающих на этой частоте, приемник молчит. Вы продолжаете изменять емкость С цепи, пока не построите кривую отклика с резонансом при частоте ω b, тогда вы услышите другую станцию. Вот так и настраивается радиоприемник; все дело в принципе суперпозиции, в сочетании с резонансным откликом [18] В новейших супергетеродинных приемниках дело, конечно, обстоит сложнее. Усилители приемника настроены на определенную промежуточную частоту; осциллятор с переменной настраивающейся частотой связан с входным сигналом нелинейной связью, порождая новую частоту (равную разности частот сигнала и осциллятора) —промежуточную частоту, которая и усиливается. Об этом мы поговорим в гл. 50 (вып. 4). .

Чтоб закончить обсуждение, давайте подумаем, как поступить при анализе линейных задач с заданной силой, когда сила очень сложно зависит от времени . Можно поступать по-разному, но есть два особенно удобных общих метода решения таких задач. Первый метод: предположим, что мы можем решить задачу в некоторых частных случаях, например в случае синусоидальных сил разных частот. Решать линейные уравнения в таких случаях — детская забава. Пусть нам и встретился этот «детский» случай. Теперь встает вопрос, нельзя ли представить любую силу в виде суммы двух или более «детских» сил? Мы уже показали на фиг. 25.1 довольно хитрую зависимость силы от времени; если туда добавить еще несколько синусоид, то результирующая кривая будет выглядеть еще сложнее. Таким образом, простенькие «детские» силы могут породить очень сложную силу. Верно и обратное: практически каждая кривая может быть представлена в виде бесконечной суммы синусоидальных волн разной длины волн (или частоты). Таким образом, мы знаем, как представить заданную силу F в виде синусоидальных волн, поэтому решение х можно представить в виде суммы F синусоидальных волн, каждая из которых умножается на эффективное отношение х к F .Такой метод решения называют методом преобразования Фурье , или анализом ( разложением ) Фурье . Мы не будем сейчас делать такого разложения; пока достаточно только идеи.
