Первый пример поляризационных явлений, который мы уже ранее обсуждали, есть рассеяние света. Рассмотрим проходящий в воздухе пучок света, например солнечного света. Электрическое поле возбуждает колебания зарядов в воздухе, и в результате этих колебаний излучается свет, интенсивность которого максимальна в плоскости, перпендикулярной движению зарядов. Пучок солнечного света неполяризован, т. е. направление поляризации постоянно меняется, а следовательно, изменяется и направление колебаний зарядов в воздухе. Возьмем пучок света, рассеянный под углом 90°; он возникает от излучения только тех частиц воздуха, которые колеблются перпендикулярно линии зрения наблюдателя, и, следовательно, пучок рассеянного света будет поляризован в направлении этих колебаний. Таким образом, рассеяние дает нам пример получения поляризованного света.

Есть еще один интересный факт из области поляризационных явлений. Встречаются среды, показатель преломления которых различен для света, линейно поляризованного в том или другом направлении. Допустим, например, что имеется некий материал, состоящий из вытянутых несферических молекул, длина которых больше их ширины; предположим, что молекулы в веществе выстроены так, чтобы их большие оси оказались параллельными. Что произойдет, когда на тело подействует осциллирующее электрическое поле? Предположим, что такая структура молекул способствует тому, что электроны в материале легче поддаются колебаниям вдоль оси молекулы, чем поперек нее. При таких условиях следует ожидать, что поляризация в одном направлении будет вызывать один эффект, а поляризация, направленная под прямым углом к первой, — совсем другой. Назовем направление осей молекул оптической осью . Показатель преломления принимает разные значения в зависимости от того, направлена ли поляризация вдоль оптической оси или перпендикулярно ей. Среда с такими свойствами называется двоякопреломляющей . Она обладает двумя разными способами преломления, т. е. двумя показателями преломления в зависимости от поляризации света в среде. Какие материалы обладают этим свойством? Из разных соображений вытекает, что двоякопреломляющая среда должна иметь некоторое количество ориентированных несферических молекул. Ясно, что кубический кристалл, имеющий симметрию куба, не может быть двоякопреломляющим. А вот длинные игловидные кристаллы, безусловно, содержат несимметричные молекулы, и в них легко наблюдать эффект двойного лучепреломления.

Попробуем сообразить, что получится, если направить поляризованный луч на пластинку двоякопреломляющего материала. Если поляризация параллельна оптической оси, свет пройдет через пластинку с одной скоростью, а если поляризация перпендикулярна — с другой скоростью. Интересная ситуация возникает, если луч света поляризован, например, под углом в 45° к направлению оптической оси. Тогда поляризация, как известно, представляется в виде суммы поляризаций в направлении х и у с равными амплитудами и фазами, что показано на фиг. 33.2, а. Поскольку лучи с поляризациями вдоль осей х и у движутся в среде с разной скоростью, фазы обеих компонент поля будут расти по-разному.

Таким образом, несмотря на совпадение фаз х- и у-компонент вначале, внутри среды между ними появится разность фаз, пропорциональная глубине проникновения света в среду. Изменение поляризации света в процессе прохождения через среду показано в серии рисунков на фиг. 33.2. Если пластинка имеет такую толщину, что разность фаз на выходе между поляризациями по осям х и у равна 90° (фиг. 33.2, в), то свет выйдет из пластинки поляризованным по кругу. Пластинки такой толщины называются пластинками в четверть волны, поскольку они приводят к разности фаз в одну четвертую цикла. Пропуская линейно поляризованный свет через две пластинки в четверть волны, снова получаем линейно поляризованный свет, но направление поляризации повернется на прямой угол (это легко понять из фиг. 33.2, в).

Явление двойного лучепреломления легко продемонстрировать с помощью листка целлофана. Целлофан состоит из длинных молекул — волокон, и его структура неизотропна, поскольку волокна по большей части вытянуты в одном направлении. Для наблюдения явления двойного лучепреломления необходим пучок линейно поляризованного света, который нетрудно получить, пропуская неполяризованный свет через пластинку поляроида. О поляроиде мы еще будем говорить более подробно, а пока отметим одно его важное свойство: свет, поляризованный вдоль оси поляроида, проходит через него почти свободно, а свет, поляризованный перпендикулярно оси, сильно поглощается поляроидом. Когда неполяризованный свет пропускается через пластинку поляроида, то проходит только та часть света, колебания которой параллельны оси поляроида, поэтому прошедший через пластинку луч окажется линейно поляризованным. Это свойство поляроида используют также для определения направления поляризации линейно поляризованного света; кроме того, с помощью поляроида можно определить, есть ли у света вообще линейная поляризация или нет. Для этого достаточно пропустить свет через пластинку поляроида и поворачивать ее в плоскости, перпендикулярной лучу. Линейно поляризованный свет не может пройти через поляроид, когда ось поляроида перпендикулярна направлению поляризации луча. Повернув пластинку на 90°, мы увидим прошедший через нее луч лишь чуть-чуть менее ярким, чем падающий пучок света. Если яркость луча, пропущенного поляроидом, не зависит от ориентации поляроида, падающий пучок света не имеет линейной поляризации.

Для демонстрации двойного лучепреломления в целлофане возьмем два поляроида и расположим их, как показано на фиг. 33.3.

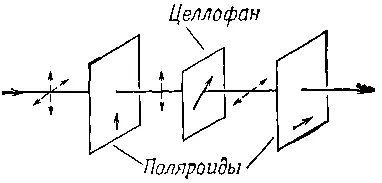

Фиг. 33.3. Схема эксперимента по двойному лучепреломлению в целлофане. Векторы электрического поля световой волны изображены пунктирными стрелками. Направления поляризации, пропускаемые поляроидами, и оптические оси целлофана изображены сплошными стрелками. Падающий луч света неполяризован.

Из первого поляроида выходит линейно поляризованный пучок света; мы пропускаем его через целлофан, а затем через другой поляроид, чтобы учесть действие целлофана на линейно поляризованный свет. Сначала расположим оси поляроидов перпендикулярно друг другу и уберем листок целлофана. Через второй поляроид свет не проходит совсем. Теперь поставим листок целлофана между поляроидами и будем поворачивать его вокруг оси пучка света. При этом, вообще говоря, некоторая часть света будет все время проходить через второй поляроид. Имеются, однако, две ориентации листка целлофана, перпендикулярные друг другу, при которых свет через второй поляроид не проходит. Ясно, что эти ориентации целлофана не влияют на линейную поляризацию проходящего через него света и должны поэтому совпадать с направлением оптической оси целлофана и перпендикулярным к нему направлением.
