Ричард Фейнман - Том 2. Электромагнетизм и материя

Сила, действующая на электрические заряды, в общем случае дается формулой F= q ( E+ v× B); новых особых «сил за счет изменения магнитного поля» не существует. Любые силы, действующие на покоящиеся заряды в неподвижной проволоке, возникают за счет Е. Наблюдения Фарадея привели к открытию нового закона о связи электрического и магнитного полей: в области, где магнитное поле меняется со временем, генерируются электрические поля. Именно это электрическое поле и гонит электроны по проволоке, и, таким образом, оно-то и ответственно за появление э. д. с. в неподвижной цепи, когда магнитный поток изменяется.

Общий закон для электрического поля, связанного с изменяющимся магнитным полем, такой:

(17.1)

Мы назовем его законом Фарадея. Он был открыт Фарадеем, но впервые в дифференциальной форме записан Максвеллом в качестве одного из его уравнений. Давайте посмотрим, как из этого уравнения получается «правило потока» для цепей. Используя теорему Стокса, этот закон можно записать в интегральной форме

(17.2)

где, как обычно, Г — произвольная замкнутая кривая, а S — любая поверхность, ограниченная этой кривой. Вспомним, что здесь Г — это математическая кривая, зафиксированная в пространстве, а S — фиксированная поверхность. Тогда производную по времени можно вынести за знак интеграла:

(17.3)

Применяя это соотношение к кривой Г, которая идет вдоль неподвижной цепи проводников, мы получаем снова «правило потока». Интеграл слева — это э. д. с., а в правой части с обратным знаком стоит скорость изменения потока, проходящего внутри контура. Итак, соотношение (17.1), примененное к неподвижному контуру, эквивалентно «правилу потока».

Таким образом, «правило потока» согласно которому э. д. с. в контуре равна взятой с обратным знаком скорости, с которой меняется магнитный поток через контур, применимо, когда поток меняется за счет изменения поля или когда движется контур (или когда происходит и то, и другое). Две возможности —«контур движется» или «поле меняется» — неразличимы в формулировке правила. Тем не менее для объяснения правила в этих двух случаях мы пользовались двумя совершенно разными законами: v× Bдля «движущегося контура» и ∇× E=-∂ B/∂ t для «меняющегося поля».

Мы не знаем в физике ни одного другого такого примера, когда бы простой и точный общий закон требовал для своего настоящего понимания анализа в терминах двух разных явлений . Обычно столь красивое обобщение оказывается исходящим из единого глубокого основополагающего принципа. Но в этом случае какого-либо особо глубокого принципа не видно. Мы должны воспринимать «правило» как совместный эффект двух совершенно различных явлений.

На «правило потока» мы должны посмотреть следующим образом. Вообще говоря, сила на единичный заряд равна F/ q = Е+ v× B. В движущихся проводниках сила возникает за счет v. Кроме того, возникает поле Е, если где-либо меняется магнитное поле. Эти эффекты независимы, но э. д. с. вокруг проволочной петли всегда равна скорости изменения магнитного потока сквозь петлю.

Здесь мы приведем несколько примеров, частично известных Фарадею, которые показывают, как важно ясно понимать разницу между двумя эффектами, ответственными за возникновение наведенной э. д. с. Наши примеры включают те случаи, когда «правило потока» неприменимо либо потому, что вообще никаких проводов нет, либо потому, что путь , избираемый индуцированными токами, проходит внутри объема проводника.

Вначале сделаем важное замечание: та часть э. д. с., которая возникает за счет поля Е, не связана с существованием физической проволоки (в отличие от части v× B). Поле Еможет существовать в пустом пространстве, и контурный интеграл от него по любой воображаемой линии в пространстве есть скорость изменения потока Вчерез эту линию. (Заметьте, что это совсем непохоже на поле Е, создаваемое статическими зарядами, так как в электростатике контурный интеграл от Епо замкнутой петле всегда равен нулю.)

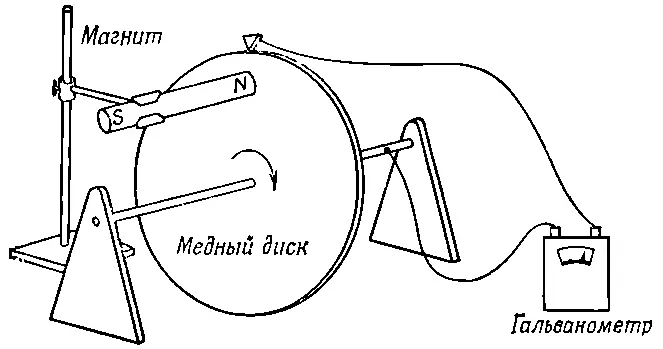

Теперь опишем случай, когда поток через контур не меняется, а э. д. с. тем не менее существует. На фиг. 17.2 показан проводящий диск, помещенный в магнитное поле и который может вращаться на неподвижной оси.

Фиг. 17.2. При вращении диска слагаемое v×B порождает э.д.с., но поток сквозь цепь не меняется.

Один контакт приделан к оси, а другой трется о внешний край диска. Цепь замыкается через гальванометр. Когда диск вращается, «контур» (в смысле места в пространстве, где текут токи) всегда остается тем же самым. Но часть «контура» проходит в диске, в движущемся материале. Хотя поток по контуру постоянен, э. д. с. все же есть, в этом можно убедиться по отклонению гальванометра. Ясно, что здесь перед нами случай, когда за счет силы v× Bв движущемся диске возникает э. д. с., которая не может быть равна изменению потока.

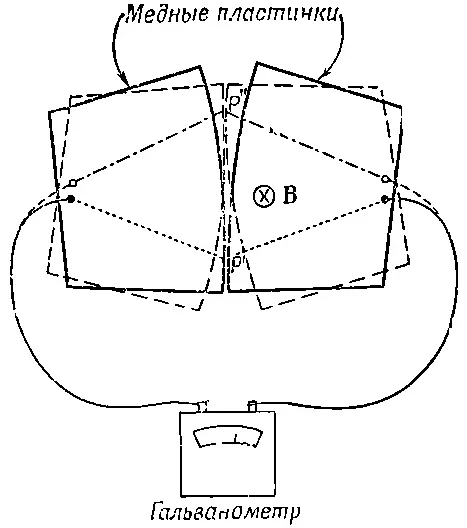

В качестве обратного примера мы сейчас рассмотрим несколько необычный случай, когда поток через «контур» (снова в смысле того места, где текут токи) изменяется, а э. д. с. отсутствует . Представим себе две металлические пластины со слегка изогнутыми краями (фиг. 17.3), помещенные в однородное магнитное поле, перпендикулярное их плоскости.

Фиг. 17.3. При повороте пластинок в однородном магнитном поле поток может сильно меняться, но э.д.с. не возникает.

Каждая пластина присоединена к одному из полюсов гальванометра, как показано на фигуре. Пластины образуют контакт в одной точке Р , так что цепь замкнута. Если теперь повернуть пластины на небольшой угол, точка контакта сдвинется в Р '. Если мы вообразим, что «цепь» замкнута внутри пластин по пунктирной линии, то по мере поворота пластины взад и вперед магнитный поток через этот контур изменяется на большую величину. Но поворот может произойти от незначительного движения, тогда v× Bочень мало и э. д. с. практически отсутствует. В этом случае «правило потока» бессильно. Оно справедливо лишь для контуров, материал которых остается неизменным. Когда материал контура меняется, приходится обращаться снова к основным законам. Правильное физическое содержание всегда дается двумя основными законами:
