На нашем рисунке провода одного из витков помечены С 1— С 4, второго С 2— С 5и третьего C 3— C 6. Если ток входит в C 1, то он выходит в С 4, и т. д. (Разумеется, в моменты, соответствующие разным расположениям ротора и статора, любой из концов может быть входом или выходом тока.) ЭДС в неподвижных витках обмотки статора наводится, в результате пересечения их магнитным полем вращающегося электромагнита — ротора. При вращении ротора с равномерной скоростью в обмотках фаз статора возникают периодически изменяющиеся ЭДС одинаковой частоты, но отличающиеся друг от друга по фазе на угол 120° вследствие их пространственного смещения.

Три витка катушки могут быть соединены между собой по-разному: в звезду или треугольник. Эти схемы разработаны и внедрены в практику Михаилом Осиповичем Доливо-Добровольским (1862–1919) в начале 90-х годов прошлого столетия. При соединении звездой концы всех обмоток генератора С 4, С 5, С 6соединяют в одну точку, которая называется нулевой или нейтральной. С приемниками энергии генератор соединяют четырьмя проводами: тремя «линейными», идущими от начал обмоток С 1, С 2, С 3, и нулевым или нейтральным проводом, идущим от нулевой точки генератора. Эта система называется четырехпроводной.

МИХАИЛ ОСИПОВИЧ ДОЛИВО-ДОБРОВОЛЬСКИЙ(1862–1919) — замечательный русский ученый и инженер, создатель системы трехфазного тока, которая лежит в основе всей современной электротехники. Разработал все без исключения элементы трехфазных цепей переменного тока. В 1888 году построил первый трехфазный генератор переменного тока с вращающимся магнитным полем.

Напряжение между нулевой точкой и началом фазы называется фазным. Напряжение между началами обмоток называется линейным. Эти напряжения связаны соотношением

U л= √3∙ U ф

Если нагрузки (I, II, III) всех трех фаз одинаковы, то ток в нулевом проводе равен нулю. В этом случае нулевой провод можно упразднить и перейти к трех проводной системе. Схемы соединения звездой показаны на рис. 4.7.

Соединение треугольником также допускает трехлинейную проводку. При этом конец каждой обмотки соединен с началом следующей так, что они образуют замкнутый треугольник. Линейные провода присоединены к вершинам треугольника. Здесь линейное напряжение равно фазному, а токи связаны соотношением

I л= √3∙ I ф

Трехфазные цепи имеют следующие преимущества: более экономичная передача энергии по сравнению с однофазными цепями, возможность получения в одной установке двух напряжений — фазного и линейного.

Описанный генератор переменного тока относится к классу синхронных электрических машин. Такое название носят машины, у которых частота вращения ротора совпадает с частотой вращения магнитного поля статора.

Синхронные генераторы являются основными производителями энергии и имеют несколько конструктивных разновидностей в зависимости от способа приведения во вращение их ротора.

Читатель может задать вопрос: раз применяется название «синхронные машины», значит должны быть и асинхронные? Правильно! Но они используются как двигатели, и мы поговорим о них в следующем разделе. Там же остановимся и на том, почему вращается магнитное поле в трехфазной машине переменного тока.

Больше половины всей вырабатываемой электрической энергии преобразуется с помощью электродвигателей в механическую для различных нужд промышленности, сельского хозяйства, транспорта и быта. Наибольшее распространение получил простой, надежный, дешевый, неприхотливый в обслуживании асинхронный двигатель, изобретенный в 1889 г. все тем же талантливым инженером Доливо-Добровольским и до сих пор сохранивший свои основные черты. Асинхронный двигатель используется для привода различных станков, насосно-компрессорных, кузнечно-прессовых, подъемно-транспортных и других механизмов.

Прообразом асинхронного двигателя следует считать модель Доменика Араго (1786–1853). В 1824 г. Араго в Парижской Академии паук демонстрировал явление, названное им «магнетизмом вращения». Он показал, что медный диск приходит во вращение, если его поместить в поле вращающегося постоянного магнита. Эту идею блестяще использовал Доливо-Добровольский, сочетая ее с особенностями трехфазной системы токов, позволяющей получить вращение магнитного поля без всяких дополнительных устройств.

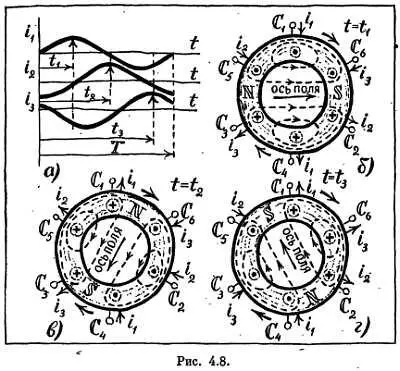

Рассмотрим схему на рис. 4.8.

Для предельного упрощения на этой схеме представлены три витка (на самом деле, разумеется, машина использует катушки с большим числом витков). Крестик и черная точка показывают вход и выход тока в каждом витке в какой-то определенный момент времени. Эти три витка образуют друг с другом углы в 120 градусов. На рис. 4.8, а показаны фазовые соотношения трех токов i 1, i 2, i 3, протекающих по виткам. Нас интересует результирующее магнитное поле этих трех катушек. На рис. 4.8, б показаны силовые линии результирующего поля для момента t 1(вход в С 2, С 3, и С 4), такие же построения выполнены на рис. 4.8, в и г , для моментов времени t 2и t 3. Итак, мы видим, что интересующее нас поле вращается (обратите внимание на положения крестиков), вращается в полном смысле этого слова! Ось поля в центре системы располагается по оси того витка (фазы), ток в котором максимален в данный момент времени.

Рисунок, который мы только что обсудили, дает представление о том, как распределена трехфазная обмотка переменного тока в статоре трехфазного асинхронного двигателя. Ротор (рис. 4.9), который увлекается в движение вращающимся магнитным полем, короткозамкнутый, т. е. мы не видим ни начал, ни концов обмотки. Похож ротор на беличью клетку — ряд стержней и замыкающие их кольца.

Сравните с машиной постоянного тока. Насколько проще! Подводим к статору переменный трехфазный ток. В машине создается вращающееся магнитное поле. Магнитные силовые линии этого поля пересекают стержни ротора и индуцируют в них токи. В результате взаимодействия стержня, по которому идет ток, и магнитного поля ротор начинает вращаться со скоростью, близкой к скорости поля, но не достигает ее. Так и надо, ибо в противном случае не было бы пересечения стержнями ротора магнитных силовых линий вращающегося поля статора и не было бы вращения беличьего колеса. Поэтому такие машины и называются асинхронными. Отставание ротора называется скольжением.
