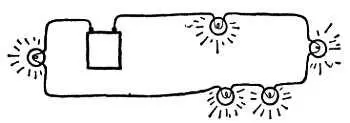

Фиг. 3. Все лампочки светят одинаково ярко.

Посмотрим, обладает ли цепь другими «электрическими свойствами». Не разрывая проволоки, сверните ее в спираль, как это сделали Эрстед и Ампер столетие тому назад. Вы увидите, что проволока, свернутая в спираль, намагничивает железный стержень: будучи введен внутрь спирали, стержень притягивает железные опилки. Если взять две такие спирали, каждая из которых включена в свою электрическую цепь, то можно намагнитить два стержня и наблюдать сильное взаимное притяжение или отталкивание между ними. Сами по себе спирали, без железных сердечников, лишь слабо притягивают или отталкивают друг друга.

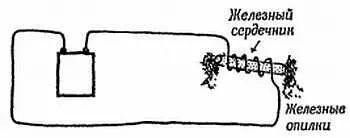

Фиг. 4. Электромагнит.

Взаимное притяжение и отталкивание электромагнитов лежит в основе работы электрических двигателей, звонков, телефонов и некоторых типов измерителей тока (амперметров). Отметим опять-таки, что спираль может находиться в цепи в любом месте, лишь бы цепь оставалась замкнутой. Таким образом, цепь обладает еще одним «электрическим свойством» [4] Мы присваиваем этому свойству тот же самый эпитет «электрический», поскольку оно всегда проявляется наряду с тепловым эффектом. Мы приходим к выводу, что оба свойства представляют собой различные аспекты одного и того же явления — смелое предположение, оказавшееся удачным. — оно проявляется в магнитном действии цепи.

Обладает ли электрическая цепь еще каким-нибудь свойством?

Оказывается, да, но электрический эффект третьего вида, связанный с этим свойством, проявляется не столь заметно. Поэтому удивительно, что он был открыт одновременно с другими эффектами 150 лет тому назад, в бурный период великих открытий и изобретений в области электричества. Перережьте в каком-нибудь месте проволоку, из которой образована электрическая цепь, и погрузите оба конца проволоки в стакан с сырой водой [5] В дистиллированной воде эффект получается очень слабый, поскольку дистиллированная вода — почти изолятор. : вы заметите появление маленьких пузырьков газа. Добавьте к воде поваренной соли или уксуса, и вы сможете наблюдать значительно более ощутимый эффект: от одной или от обеих погруженных в раствор проволок поднимаются пузырьки газа, в растворе происходят химические превращения. Растворите в воде несколько кристаллов медного купороса и погрузите в голубой раствор концы медной проволоки: одна проволока будет становиться все тоньше и тоньше, а другая — покрываться все более толстым слоем меди. Происходит так называемое «электролитическое осаждение» меди. В этом случае мы говорим о «химическом эффекте».

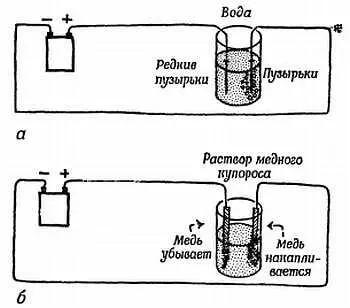

Фиг. 5. Химическое действие электрического тока.

а— вода; б— раствор медного купороса.

Электрический ток

Все три эффекта могут наблюдаться в одной и той же цепи одновременно. Они имеют место даже внутри батареи или генератора, указывая на нечто, происходящее на всем протяжении цепи, на всех ее участках (фиг. 6). Эта особенность электрической цепи навела первых экспериментаторов на мысль о сходстве происходящего в цепи процесса с течением жидкости по замкнутому трубопроводу. Они представляли себе, что по цепи течет некая таинственная субстанция, электричество. Название, которое они присвоили этому течению, «электрический ток», оказалось исключительно удачным, и мы сохранили его. Если бы на самом деле в цепи ничего не протекало, то слово «ток», возможно, мешало бы ясному пониманию явлений. Теперь мы знаем, что ток действительно существует, — обычно это ток отрицательных электронов, — поэтому мы сохранили этот заимствованный из гидравлики термин для нашего лексикона. До сих пор мы не представили никаких доказательств реального существования такого тока и тем не менее стали пользоваться в нашем курсе этим термином, стремясь сразу же познакомить вас с представлением об электрическом токе.

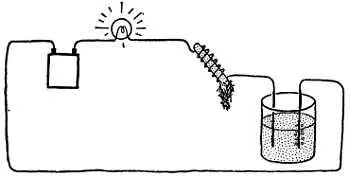

Фиг. 6. В цепи можно наблюдать все три вида действий электрического тока.

В элементарных курсах электричества мы и сегодня уподобляем электрические цепи гидравлическим замкнутым системам из водопроводных труб, заполненных на всем протяжении водой, с насосами, кранами, расходомерами [6] На фиг. 7 показан расходомер простой конструкции, предназначенный для измерения расхода жидкости, скажем, в л/мин. Вода течет вверх по вертикальной суживающейся книзу трубе мимо стеклянного или металлического шарика В , диаметр которого немного меньше диаметра самой узкой части трубы. Поток воды уносит шарик вверх по трубе до места, в котором он остается неподвижным. Достигнутая шариком высота характеризует величину расхода. Чем больше скорость течения воды, тем выше должен подняться шарик, прежде чем зазор между ним и стенками трубы не окажется достаточно большим, чтобы вода могла течь мимо шарика, не проталкивая его еще выше. Модель такого расходомера интересно посмотреть, это даст возможность лучше представить себе, что такое амперметр. Такие расходомеры есть в продаже под названием ротаметров. Вместо шарика в них используется поплавок с наклонными пазами, который вращается вокруг своей оси, достигнув равновесного положения. В то время, как поплавок ротаметра свободно вращается в трубе, стеклянный шарик держится вблизи стенки трубы. ( Задача : почему шарик ведет себя таким образом? Решение связано с материалом, изложенным в нашем курсе ранее.) Фиг. 7. Ротаметр — измеритель расхода для жидкостей. , манометрами…, которые мы ставим в соответствие генераторам, выключателям, амперметрам, вольтметрам… Как и во многих других случаях применения аналогий в обучении, эта аналогия позволяет начинающим легче понять явления, о которых идет речь. Поскольку трубы полны воды, очевидно, что расход воды (скажем, 10 л/мин) будет одинаков всюду в системе: расходомеры в А, Б, В и т. д. дадут одно и то же показание 10 л/мин [7] В противном случае вода должна где-то накапливаться или где-то должна быть утечка воды. Если рассматривается течение несжимаемой жидкости в замкнутом трубопроводе, то расход в нем должен быть всюду одинаков. . Если труба разделена на несколько «параллельных» ветвей, то очевидно, что сумма расходов в отдельных ветвях равна расходу в магистрали (на фиг. 9 6 л/мин через ветвь X плюс 4 л/мин через ветвь Y дают в сумме расход 10 л/мин в магистрали). Для сложной системы, вроде той, что показана на фиг. 10, справедливо очевидное правило: для любой узловой точки, например точки А , суммарный расход во всех трубах, которые сходятся в этой точке, равен нулю (при этом расход жидкости, текущей в направлении точки А , учитывается со знаком плюс, а от точки А — со знаком минус). Однако утверждение, что электрическая цепь «в точности подобна» замкнутому контуру из труб, по которому течет вода, не есть доказательство верности такой аналогии. Понятие «электрический ток» носит ретроспективный характер, оно было введено после того, как мы опытным путем установили свойства электрической цепи, напоминающие свойства водяного контура. Вообще говоря, обращение к аналогиям — хороший педагогический прием, но злоупотреблять им, используя аналогию как доказательство, ученый не имеет права [8] С давних пор предъявляют претензии преподавателям за то, что они с легкостью прибегают к иллюстрациям. Действительно, средневековые ученые совершали большую ошибку, делая вывод о том, «что должно быть», на основании утверждений кого-нибудь из авторитетов. А современные популяризаторы науки делают другую ошибку, втискивая с трудом добытые знания в сомнительные аналогии, из которых затем будто бы вытекают научные выводы. Попытки облегчить понимание физики с помощью аналогии могут увести читателя в сторону от истины, если его вовремя не предостеречь. .
