Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

Фиг. 20. Опыт 4 (2).

3. Химическое действие тока. Разорвите цепь и включите в рассечку две проволоки, погруженные в сосуд с водой. Проделайте опыт с дистиллированной водой, с водой, к которой добавлена серная кислота, с раствором медного купороса и понаблюдайте за действием тока во всех этих случаях. Медная проволока может участвовать во вторичных химических превращениях, поэтому опыты следует повторить, погружая в раствор стержни из химически инертного графита, например грифели от карандаша.

Фиг. 21. Опыт 4 (3).

ДЕМОНСТРАЦИОННЫЙ ОПЫТ. АМПЕРМЕТРЫ И РАЗВЕТВЛЕННЫЕ ЦЕПИ

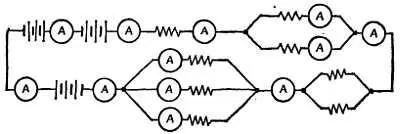

Составьте какую-нибудь сложную цепь, вроде показанной на фиг. 22. Снимите показания амперметров и сделайте выводы, которые вы считаете обоснованными.

Фиг. 22.

Задача 2. Амперметры

В схеме, изображенной на фиг. 23, один амперметр показывает значительно больший ток, чем другой.

а) Предложите объяснение этому обстоятельству.

б) Как вы стали бы проверять свое объяснение экспериментально?

Фиг. 23. К задаче 2.

Задача 3. Электроснабжение

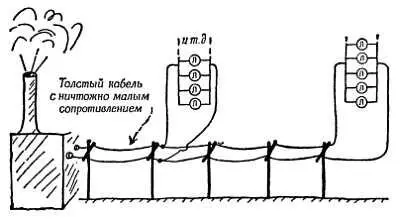

На фиг. 24 показана электростанция, снабжающая энергией две деревни. Ток поступает по толстым медным проводам, сопротивление которых пренебрежимо мало. Из очевидных соображений удобства включения и выключения ламп, а также из важных соображений, связанных с током и сопротивлением, лампы накаливания включены в каждой деревне «в параллель». Как изменится показание амперметра, включенного в цепь на станции.

а) если 100 ламп, отстоящих на 1 км, будут выключены и в тот же момент включат 100 ламп, отстоящих от станции на 2 км?

б) если общее количество зажженных ламп удвоить?

Фиг. 24. К задаче 3.

Обратите внимание на то, что вы пользовались амперметром, не имея никаких сведений о его устройстве и принципе действия. Но это ничуть не хуже, чем пользоваться секундомером, не открывая его. Узнав, как амперметры ведут себя в реальных опытах, вы можете в зависимости от их поведения оценивать их качество и соответственно пользоваться ими. Говоря, что амперметры измеряют ток , мы просто продолжаем проводить эту убедительную аналогию.

Измерение тока

Предположим, что мы укорачиваем цепь и «увеличиваем ток», что обнаруживается по более яркому свечению ламп, включенных в цепь. Опыты, подобные опыту 4 , показывают, что при усилении теплового действия тока усиливаются и магнитное и химическое действия: электромагниты, включенные в цепь, притягивают сильнее, а в ваннах с растворами ускоряются химические превращения. Перечисленные действия электрического тока — это все, что мы о нем знаем… Поэтому было бы более реалистичным говорить, что сами эти эффекты представляют собой электрический ток, чем называть их следствием течения какой-то таинственной субстанции. И какую бы точку зрения ни принимать, если мы хотим придумать способ измерения тока, нам придется воспользоваться одним или несколькими действиями тока. Мы характеризуем ТОК всеми его действиями и выбираем одно из них для измерения величины тока. Аналогично мы поступили с температурой — ввели понятие новой величины и определили способ ее измерения путем выбора измеряемого эффекта (например, расширение тел) и измерительного прибора (например, ртутный термометр). В этом курсе мы будем измерять токи по их химическим действиям. Сделав такой выбор, воспользуемся электролитической ванной для осаждения меди и будем взвешивать медь, выделяющуюся на приемной пластине.

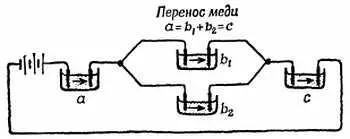

Фиг. 25. Химические действия тока складываются.

В качестве меры электрического ТОКА возьмем СКОРОСТЬ ВЫДЕЛЕНИЯ МЕДИ в электролитической ванне. Выбранная величина определяет то, что мы понимаем под электрическим током. Она выражает опытное утверждение, которое говорит лишь о следующем:

1. Опыт показывает, что, когда мы изменяем цепь с целью увеличить ток (о чем судят по тепловому и магнитному эффектам), химическое действие тока тоже усиливается (ускоряется).

2. При разветвлении цепи сумма скоростей выделения меди в ветвях равна скорости выделения меди в магистрали. Это убеждает нас в разумности сделанного выбора. В то же время, поскольку представление об электрическом токе, подобно представлению о температуре, является искусственным, мы можем выбрать определение по своему усмотрению (если только мы не пользуемся несколькими противоречащими друг другу определениями). Выбранная нами единица измерения тока соответствует раннему этапу развития учения об электричестве, отсюда ее несколько странная размерность. Она определяется так:

1 ампер — это величина такого тока, при прохождении которого через электролитическую ванну происходит выделение меди со скоростью 0,000 000 329 кг меди в секунду.

Вообще мы определим способ измерения тока следующим образом:

ток измеряется скоростью переноса меди в электролитической ванне с раствором медного купороса [13].

Тогда

- при силе тока 1 а выделяется 0,000 000 329 кг меди в секунду,

- при силе тока 2 а выделяется 0,000 000 658 кг меди в секунду,

- при силе тока 20 а выделяется 0,000 006 580 кг меди в секунду,

- при силе тока 1 а выделяется ( I)∙ (0, 000 000 329) кг меди в секунду.

Этим определяется наша единица силы тока 1 а (сокращение от 1 ампер) и общий способ измерения; этим же соотношением определяется сила тока [14]как некая величина, пропорциональная скорости выделения меди при электролитическом осаждении.

Задача 4. Калибровка амперметра

а) Предположим, что в цепи течет неизвестный по величине ток. Разорвем цепь и включим в разрыв электролитическую ванну для осаждения меди. Допустим, мы установили, что га 1000 сек (примерно 1/ 4часа) выделилось 0,00658 кг меди. Какова величина тока?

б) Каким образом вы могли бы убедиться (не вступая в противоречие с логикой), что ток после включения в цепь электролитической ванны остался тем же, что и раньше?

в) Небольшой химический завод производит 12 000 т электролитической меди в год. Если завод работает круглосуточно, то какой величины ток он потребляет? (Произведите приближенную оценку, приняв 1 т = 900 кг.)
