Получив представление об электрической цепи с помощью проведенной выше аналогии, вы должны по возможности самостоятельно, за своим лабораторным столом проделать необходимые работы, не ограничиваясь наблюдением демонстрационных опытов. Если вы работаете в лаборатории с партнерами, то каждый из вас должен сам начертить схему, прежде чем присоединять какие-нибудь приборы. Производить соединения по готовой схеме, водя по ней пальцем, — это работа для детей дошкольного возраста. С другой стороны, отбросить схему в сторону и составлять цепь «из головы» — не значит поступать подобно зрелому ученому: вы легкомысленно полагались бы на то, что вам повезет, а ученому чужд такой подход.

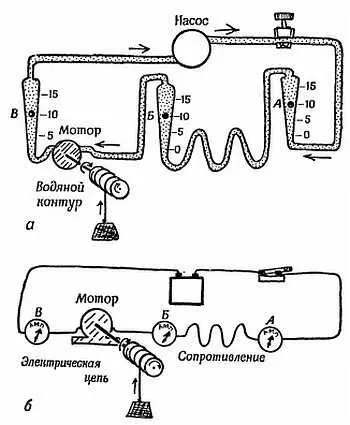

Фиг. 8. Аналогичные цепи.

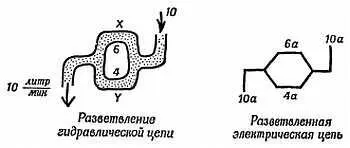

Фиг. 9. Разветвленные цепи.

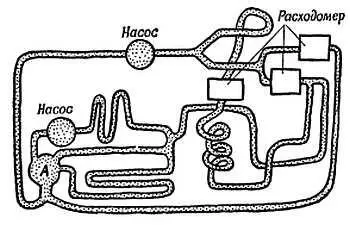

Фиг. 10. Раздолье для водопроводчика.
Как чертить схемы

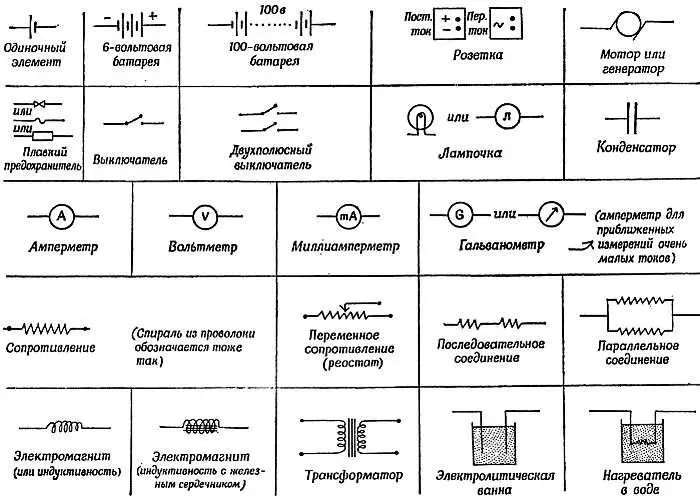

Физики и инженеры-электрики давно систематизировали изображение электрических схем. На фиг. 11 приведена сводка стандартных правил и символов, которыми мы будем пользоваться.

Фиг. 11. Стандартные обозначения элементов электрических цепей.
Все соединительные провода, толстые или тонкие, изображаются тонкими прямыми линиями, по возможности вертикальными и горизонтальными. Так, простые цепи чертятся в виде прямоугольников независимо от того, как они выглядят в реальном опыте. Разветвленную цепь тоже изображают с помощью горизонтальных и вертикальных линий, но можно пользоваться и наклонными [9] Пересечение двух проводов, которые не имеют между собой контакта , для ясности показывают на схеме так, как на фиг. 14, а . Соединение проводов изображают точкой (фиг. 14, б ). Не чертите пересечений проводов без переходов и без точек — это новейшее условное обозначение может вас запутать, хотя от некоторых радиоинженеров можно услышать, что «это очевидно для каждого, кто понимает, что имеется в виду». Фиг. 14.
.


Плюс и минус
Некоторым электрическим явлениям присущи признаки определенного направления тока. Два полюса батареи неодинаковы. Поэтому, чтобы различать полюсы, их помечают красным и черным цветом или знаками «+» и «—» и называют положительным и отрицательным [10] Названия «положительный» и «отрицательный» ввел Бенджамин Франклин. Мы могли бы вместо этого употребить названия А к Б , но арифметические понятия «плюс» и «минус» удачно напоминают, что речь идет здесь о «противоположных» электрических зарядах, которые могут нейтрализовать друг друга точно так же, как положительные и отрицательные числа, +6 и —6, при сложении дают в сумме нуль.
зажимами. При изображении на схемах батарей, составленных из последовательно соединенных элементов, пользуются следующими общепринятыми обозначениями (знак «+» и «—» писать при этом не обязательно): отрицательный полюс изображают короткой вертикальной чертой (действительно напоминающей знак «—»), положительный полюс изображается длинным отрезком тонкой вертикальной линии (длина его достаточна, чтобы начертить знак «+»!).
При изображении на схемах батареи элементов, соединенных последовательно, т. е. «+» одного с «—» следующего, соединения между элементами опускают.

Фиг.15.
(Прежде чем приступить к выполнению опыта, начертите сами схему цепи.)
Опыт 1. Простая цепь.
а) С помощью амперметра [11]«измерьте ток», протекающий через горящую маленькую лампочку. Для этого соедините проводами последовательно батарею, выключатель и амперметр, чтобы получилась замкнутая цепь.
б) Включите в цепь «переменное сопротивление» или «реостат» [12]и воспользуйтесь им для изменения тока через лампочку.
в) Проверка плавких предохранителей. Имеется плавкий предохранитель с надписью «плавкая вставка 1 а»; проверьте утверждение фирмы-изготовителя, содержащееся в фирменной надписи.
Опыт 2. Сопротивление. Насколько отличаются между собой значения тока, выходящего из сопротивления и входящего в него, т. е. насколько сопротивление уменьшает ток в различных частях цепи? В продолжение всего этого опыта значение переменного сопротивления должно оставаться постоянным.
Включите амперметр ( а ) непосредственно до и ( б ) после переменного сопротивления и сравните его показания в обоих случаях.

Фиг. 18. Опыт 2.

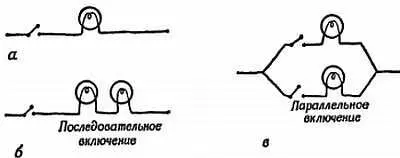

Опыт 3. Ток через осветительные лампочки .Подключите к каждой из приведенных ниже цепей автомобильный аккумулятор без реостата, чтобы зажглись лампочки. Измерьте ток и обратите внимание на яркость свечения лампочек в каждом случае:
а) одна автомобильная лампочка с выключателем;
б) две лампочки, соединенные последовательно, с выключателем;
в) две лампочки, соединенные параллельно, с отдельным выключателем для каждой.

Фиг. 19. Опыт 3.
Опыт 4. Качественные опыты, демонстрирующие действия электрического тока .Проделайте некоторые из предлагаемых опытов, используя простую цепь, вроде цепи для проверки плавких предохранителей в опыте 1, в) . Если у вас нет амперметра, то можно составить цепь и без него, но только нужно соблюдать осторожность, чтобы не пережечь реостат, поэтому необходимо включить в цепь подходящий предохранитель.
1. Тепловое действие тока. С ним вы уже встречались на примере ламп накаливания и плавких предохранителей.
2. Магнитное действие тока. Вставьте в цепь длинный кусок гибкой изолированной проволоки и пропустите через нее большой ток. Обмотайте проволоку вокруг железного стержня (например, большого гвоздя), чтобы получилась катушка с железным сердечником. Поднесите к катушке, когда по ней проходит большой ток, немного мелких железных опилок. Попробуйте включать и выключать ток. (Если пропускать через катушку очень большой ток, то эффект будет более ярко выражен, но тогда вам придется включать ток всего на несколько секунд, чтобы избежать повреждения проводов.) Проделайте опыт с катушкой без железного сердечника и с проволокой, не свернутой в спираль. При изображении схем этих опытов используйте стандартные обозначения электромагнитов с сердечником и без него.
