Таким образом, если внутри равномерно заряженной сферы электрическое поле равно нулю, то сила взаимодействия между зарядами должна подчиняться закону обратной пропорциональности квадрату расстояния. Путем дополнительных геометрических построений, поразмыслив как следует над распределением зарядов на проводниках, можно обобщить этот вывод на замкнутую металлическую коробку любой формы. Если коробка отличается по форме от шара, то заряд распределяется на ее поверхности неравномерно. В самом деле, распределение заряда должно быть как раз таким, чтобы электрическое поле внутри всюду было равно нулю. Следовательно, мы располагаем простым и вместе с тем тонким методом проверки закона обратной пропорциональности квадрату расстояния: сообщить большой заряд замкнутой металлической сфере или коробке иной формы и проверить наличие полей. За пределами коробки электроскоп обнаруживает сильное электрическое поле, могут даже вылетать искры. Внутри коробки электрического поля, обусловленного внешними зарядами, нет.

Для более надежного обнаружения поля воспользуйтесь двумя маленькими шариками на изолирующих рукоятках. Поместите их незаряженными в исследуемую область. Коснитесь одним шариком другого, затем разведите их и проверьте на каждом наличие заряда (фиг. 87). Замкнутая металлическая коробка представляет собой идеальный экран для электрических сил (клетка из проволочной сетки почти так же хороша в этом отношении). Если она достаточно велика, то экспериментаторы могут спокойно работать в ней в условиях полной экранировки. Вы, наверное, замечали небольшие металлические экраны такого типа вокруг некоторых деталей вашего радиоприемника.

Приведенное подробное доказательство не нужно считать чем-то столь важным, что требуется помнить всю жизнь. Это характерный пример цепи научных рассуждений, ведущей от предположения о справедливости некоего закона к проведению его решающей проверки.

Алгебра

Приведем значительно более краткое и изящное доказательство. Предположим, что сила взаимодействия зарядов подчиняется степенному закону вида F ~ 1/ d 2. Оба узких конуса вырезают на поверхности шара области с зарядами Q 1и Q 2; Q 1/ Q 2= d 1 2/ d 2 2, исходя из геометрии и соображений симметрии. Обе области действуют на пробный заряд q с противоположно направленными силами F 1и F 2, такими, что

F 1/ F 2= ( Q 1/ d 1 n)/( Q 2/ d 2 n) = ( Q 1/ Q 2)/( d 2 n/ d 1 n)

Если эти силы равны и противоположно направлены, то F 1/ F 2= 1 и ( Q 1/ Q 2)/( d 2 n/ d 1 n) = 1. Следовательно, d 1 n/ d 2 n = d 1 2/ d 2 2 . Поэтому, чтобы силы взаимно уничтожались, должно быть n = 2.

Измерение кулоновской постоянной

(Этот демонстрационный опыт сам по себе не имеет важного значения для данного курса, но он поможет вам понять опыт Милликена, в котором измеряется заряд электрона.) Мы воспользуемся плексигласовой подставкой с рычагом, применявшейся при проверке закона обратной пропорциональности квадрату расстояния (фиг. 69).

Чтобы измерить постоянную в выражении F= ∙ Q 1 Q 2/ d 2, нам нужно знать F, Q 1и Q 2. Мы используем два одинаковых заряда ( Q 1, Q 2) и измеряем силу F взаимодействия зарядов на измеренном расстоянии d между ними. Теперь мы знаем F и d в выражении F= ∙ Q 2/ d 2, но не знаем Q . Чтобы найти Q , необходим отдельный опыт. Для такого Опыта можно воспользоваться установкой, представляющей собой сильно увеличенную модель прибора Милликена, с помощью которого он измерял заряд масляной капли (фиг. 89).

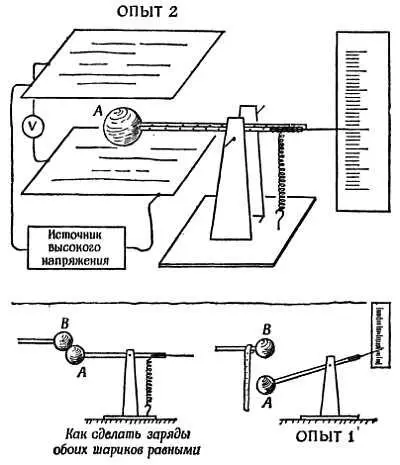

Фиг. 89. Измерение постоянной , входящей в формулу закона Кулона F= ∙ Q 1 Q 2/ d 2

Поместим шар А , который по-прежнему несет тот же самый заряд, в электрическое поле с известной напряженностью и измерим действующую на шар силу. Для этого оставим шар А на рычаге, уберем второй шар и расположим пару металлических пластин так, чтобы одна оказалась над шаром A , а другая под ним. (Верхняя пластина разрезана на две половины для удобства монтажа). Затем присоединим к пластинам зажимы источника высокого напряжения и подключим вольтметр, чтобы измерить напряжение. Далее мы определяем силу, приложенную к А со стороны однородного электрического поля. Зная напряженность поля X ньютон/кулон и новое значение силы F ньютон, можно вычислить заряд Q в кулонах. Но мы сделали так, чтобы заряды обоих шаров были одинаковы, следовательно, мы знаем оба Q в исходном соотношении и можем теперь вычислить .

Посмотрите, если удастся, этот демонстрационный опыт, он даст общее представление о том, как производятся важные с точки зрения науки измерения. Если вам не представится такой возможности, то проработайте предлагаемую задачу.

Задача 10. Опыт для измерения

Используя приведенные ниже данные измерений, вычислите:

а) СИЛУ, приложенную к шару в опыте 2 (в ньютонах),

б) НАПРЯЖЕННОСТЬ ПОЛЯ между пластинами в опыте 2 ,

в) и отсюда ЗАРЯД, который несет шар А , в опыте 2 ,

г) СИЛУ отталкивания в опыте 1 (в ньютонах),

д) значение (подставив вычисленное значение заряда и измеренное значение силы в опыте 1-е выражение закона обратной пропорциональности квадрату расстояния).

Данные измерений:

Калибровка рычага. В отсутствие зарядов стрелка рычага показывает нуль. Груз 1 Г (= 0,001 кГ), помещенный на шар А (незаряженный), перемещает стрелку с 0 до 56.

Опыт 1.Равные (неизвестные) заряды Q и Q ' отстоят друг от друга на d = 0,10 м. После приближения второго заряда на указанное расстояние из бесконечности показание стрелки изменилось от 0 до 26.

Опыт 2.Заряд Q помещен в поле между двумя пластинами, отстоящими друг от друга на 0,40 м. После того как было создано электрическое поле (напряжение между пластинами при этом равнялось 16 000 в), стрелка, стоявшая на 0, стала показывать 16.

( Примечание . Поле нужно прикладывать, увеличивая его напряженность постепенно, а пластины следует перемещать так, чтобы шар А оказывался посредине между ними, иначе не удастся избежать ошибок вследствие «зеркальных зарядов», индуцируемых на пластинах зарядом шара.)
