а— по мере приближения человека он отрывает все новые и новые силовые линии; б— «моментальный снимок»: силовые линии сокращаются, концы их подтягиваются, подводя заряды к пальцу человека; в— еще один «моментальный снимок»: последняя из исчезающих силовых линий поля.

Силовые линии электрического поля вокруг изолированного заряженного шара представляют собой расходящиеся от шара радиальные прямые, идущие к зарядам противоположного знака, которые располагаются на удаленных стенах, потолке, земле. При приближении к шару металлического стержня последний, если можно так сказать, обрывает некоторые силовые линии. Оборванные силовые линии своими концами «прикрепляются» к зарядам, расположенным на поверхности стержня, и тянут их вдоль поверхности. Так, если шар заряжен положительно, то идущие от него оборванные силовые линии захватывают на стержне отрицательные заряды и увлекают их в сторону шара, а другие концы оборванных линий захватывают положительные заряды и тянут их в направлении от шара. По мере приближения стержня к шару разрывается все большее число линий, которые в соответствии с нашими представлениями разделяют в стержне бóльшие по величине индуцированные заряды.

Прикосновением пальца можно укоротить силовые линии, натянутые между металлическим стержнем и стенами. Правда, в переходный момент силовые линии могут даже удлиниться (если силовые линии идут к отрицательным зарядам на стоящем поблизости столе, то они, возможно, должны будут удлиниться, когда будут проходить через плечо экспериментатора). Но в конечном счете они сократятся до полного исчезновения, что на самом деле и происходит. Перед тем как вы поднести палец, силовые линии были протянуты от положительных зарядов на металлическом стержне к отрицательным зарядам на полу и на стенах. Когда вы коснетесь стержня пальцем, один конец силовой линии начинает тянуться к другому или оба конца — друг к другу (через палец, руку, тело, пол), пока концы силовой линии не встретятся и не произойдет их нейтрализация. (В металлах перемещаются отрицательные концы силовых линий и тянут за собой электроны.)

Батарея

Между зажимами батареи, не включенной в цепь, существует электрическое поле. Соедините зажимы проволокой, и поле будет стремиться исчезнуть; силовые линии поля, «стягивающие» зажимы батареи, будут тянуть заряды вдоль проволоки, создавая тем самым ток, который можно рассматривать как проявление непрекращающегося стремления избавиться от поля.

Фиг. 96. Батарея обладает собственным электрическим полем.

Силовые линии и движущиеся заряженные частицы

Силовые линии электрического поля указывают в каждой точке направление силы, действующей на малый пробный положительный заряд. Предположим, мы вносим в электрическое поле крошечную заряженную частицу. Будет ли она двигаться вдоль силовой линии? Оказывается, только вначале. Дело в том, что частица перемещается всегда в направлении ее результирующего количества движения . В любой точке частица при своем движении испытывает действие силы, направленной по касательной к силовой линии, и количество движения частицы в этом направлении увеличивается . Это приращение количества движения складывается с предшествующим количеством движения, которое может иметь другое направление, если силовые линии искривлены. Электроны, например, приобретают ускорение вдоль силовых линий электрического поля. Однако после того, как электроны начали двигаться, они не могут точно следовать направлению искривленных силовых линий, а уносятся в направлении вектора количества движения.

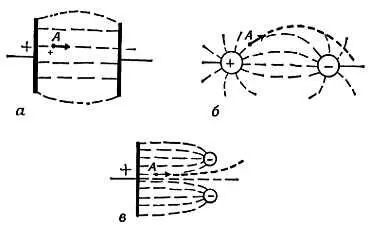

Фиг. 97. Движение маленькой положительно заряженной частицы, обладающей массой, в электрическом поле.

В каждом случае частица начинает двигаться из состояния покоя в точке А . Частица движется с ускорением, поскольку со стороны электрического поля к ней приложена сила, действующая на ее положительный заряд. Траектория частицы показана жирной пунктирной линией. (Отрицательная частица, например электрон, довершала бы такое движение при противоположном направлении поля.)

На фигуре в показана частица в поле между положительной пластиной и двумя отрицательно заряженными стержнями, разделенными зазором. Траектория частицы не может сильно искривиться, и она проносится между стержнями.

Так электрические поля заставляют двигаться электроны: увлекают их от катода к аноду двухэлектродной радиолампы — диода, управляют потоком электронов в усилительной лампе — триоде, ускоряют пучок электронов в так называемой электронной пушке, создают периодическое горизонтальное движение электронного луча в пределах некоторого угла в осциллографической или телевизионной трубке. Попытайтесь представить себе картину электрических полей, которые увлекают электроны и управляют их движением в описываемых ниже приборах.

Электроны в электрическом поле

Если поместить в электрическое поле заряженную частицу, то на ней соберется несколько силовых линий поля, которые начнут тянуть частицу, как показано на фиг. 98, а . Электроны, обладающие отрицательным зарядом, движутся под действием силы, направленной противоположно полю [58], как показано на фиг. 98, б . Разумеется, электрическое поле, действующее на электрон (фиг. 98, в ), не претерпевает изменений из-за присутствия электрона, который не искажает общей картины поля. Стрелка на фиг. 98, в указывает направление силы, приложенной к отрицательному электрону, находящемуся в электрическом поле.

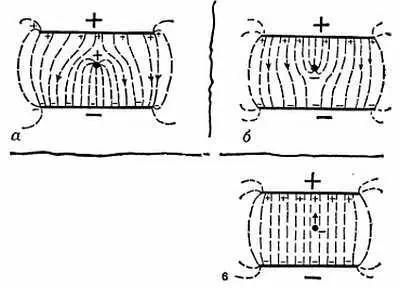

Фиг. 98. Заряженное тело малых размеров в электрическом поле.

аи б— результирующее поле; в— заряд тела слишком мал, чтобы искажать однородное поле. Фигура в изображает также внешнее поле, которое действует на заряд тела во всех случаях независимо от того, велик заряд или мал.

Стрелка указывает направление силы, действующей на отрицательный заряд.

Испускание электронов накаленными металлами

Опыты с простыми радиолампами показывают, что раскаленная нить накала служит источником некоего переносчика тока, способного поддерживать ток в одном направлении — от нити накала к аноду. Это имеет место даже в том случае, если в лампе создан самый высокий вакуум — идеальный изолятор, разделяющий нить накала и анод. Поскольку ток есть движение зарядов, в лампе должны появляться какие-то носители тока, обладающие электрическим зарядом. При холодной нити никакого тока нет: эффект прохождения тока наблюдается только, когда нить раскалена. Таким образом, мы приходим к предположению, что носители тока испускаются нитью. Миллиамперметр и вольтметр говорят нам, что если эти носители перемещаются от нити накала к аноду, то они должны обладать отрицательным зарядом . Ток через лампу условно рассматривается как ток положительных зарядов, текущий от анода к нити накала , направление этого тока считается положительным; говорят также об отрицательном токе в направлении от нити накала к аноду. Разность потенциалов, обусловливающая этот ток, приложена так, что анод положителен, а нить накала отрицательна. Поэтому электрическое поле притягивает отрицательные заряды от нити накала к аноду . Если изменить направление приложенной разности потенциалов, то никакого тока не будет, носители будут испытывать действие силы, направленной в сторону нити накала, и не смогут двигаться. Мы называем эти носители тока отрицательными электронами или просто электронами .
