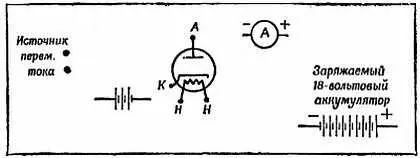

Фиг. 106. К задаче 11.

Схему выпрямления тока, элементы которой показаны на фиг. 106, можно усовершенствовать, используя два диода. Если приложить между катодом и анодом диода переменное напряжение, то в цепи появятся импульсы тока одного направления (по одному импульсу на каждый период), чередующиеся с интервалами, когда ток отсутствует. Схема выпрямления, в которой используются два диода, дает вдвое больше импульсов тока, два за каждый период. Пульсирующим током, который дают обе схемы, можно заряжать аккумулятор. Можно сгладить этот ток с помощью дросселя и конденсатора и получить постоянное по амплитуде напряжение, необходимое для работы радиоламп. Описанное получение постоянного тока из переменного, как уже говорилось, носит название выпрямления , поскольку ток после выпрямления не меняет своего направления и течет лишь в прямом направлении. Обязательно посмотрите, как происходит выпрямление переменного тока, на экране осциллографа.

Трехэлектродная лампа

Простой диод можно превратить в еще более полезный электровакуумный прибор, если ввести в него третий дополнительный электрод с отверстиями — сетку, которую располагают вблизи катода, чтобы усиливать или ослаблять поток электронов, направленный к аноду. Это трехэлектродная лампа, или триод, — основная лампа, используемая в радиоприемниках; она может служить для усиления электрических напряжений и токов и выпрямления тока. (Есть еще более сложные радиолампы; они содержат например, дополнительные сетки для захвата рассеянных электронов, но это, так сказать, украшения к основной лампе-триоду. Кстати, те же самые задачи, притом с меньшими хлопотами, могут быть решены с помощью транзистора.)

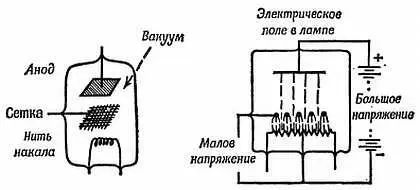

Фиг. 107. Триод.

Схематическое устройство трехэлектродной радиолампы — триода, имеющей нить накала, анод и сетку. Небольшая, обычно тормозящая разность потенциалов между нитью накала и сеткой сильно влияет на поток электронов, вылетающих из нити, давая возможность легко управлять им. Многие электроны проходят сквозь ячейки сетки, и за пределами сетки ускоряющее поле увлекает их к аноду.

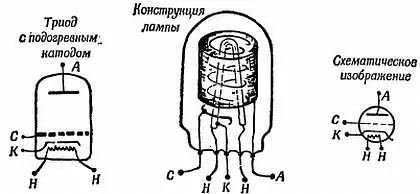

Фиг. 108. Триод.

Триод как усилитель

Между катодом и сеткой прикладывают небольшое напряжение, «сигнал», который нужно усилить. Анод поддерживается под высоким напряжением неизменной величины по отношению к катоду. Это напряжение создает сильное электрическое поле за пределами сетки, стремящееся оттянуть электроны к аноду. В триоде небольшое изменение напряжения между сеткой и катодом очень сильно влияет на поток электронов, летящих к аноду: на этом основано усилительное действие лампы.

Если сетка оказывается положительной по отношению к катоду, то электроны сразу же попадают в ускоряющее поле. Сетка притягивает электроны из облака, окружающего катод, они устремляются к сетке, приобретая дополнительное количество движения. При этом траектории большей части электронов не совпадают с искривленными силовыми линиями поля, идущими к сетке, и электроны проносятся сквозь сетку. За пределами сетки электроны захватываются ускоряющим полем и мчатся к аноду. Триод становится подобным диоду в режиме насыщения. Этот тяжелый режим, когда сетка положительна, используется редко: обычно сетка находится при отрицательном потенциале по отношению к катоду.

Если сетка отрицательна, то картина получается иной; этот режим работы лампы имеет гораздо большее практическое значение. Отрицательная сетка сдерживает электронное облако. Некоторые электроны просачиваются сквозь ячейки сетки и устремляются к аноду под действием сильного поля за пределами сетки. Если же сетка лишь слегка отрицательна по отношению к катоду, то часть силовых линий поля, идущих от анода, проходит через сетку и закрепляется на электронах. В этом случае электроны, испытывая небольшое притяжение, медленно перемещаются от катода к сетке, а пройдя сквозь сетку, устремляются к аноду. Поток электронов в промежутке катод — сетка сильно зависит от разности потенциалов между сеткой и катодом, и с помощью нее очень легко управлять этим потоком. Малые изменения напряжения между сеткой и катодом сильно влияют на поток электронов, покидающих катод, и тем самым на анодный ток. Это очень удобный способ управлять потоком электронов с помощью малого напряжения. Чтобы достичь такого же изменения потока электронов путем изменения напряжения между катодом и анодом, это последнее пришлось бы изменить много больше. Иначе говоря, триод позволяет увеличивать (усиливать) напряжение.

Более того, триод усиливает мощность. К сетке и от нее текут лишь очень малые токи: большая часть электронов направляется к аноду. Таким образом, в цепь сетки триода под действием малого напряжения поступает чрезвычайно малый ток, в то время как в анодной цепи появляется гораздо больший ток, который, протекая через достаточно большое сопротивление, вызывает большие изменения напряжения. Другими словами, триод отдает в анодную цепь значительно большую мощность и вызывает значительно большие изменения мощности, чем подводятся к сетке. Триод напоминает в этом отношении современную машину-автомат, в которой с помощью легкого нажатия кнопки управляют огромными количествами энергии. В управлении потоком энергии состоит основная функция триода как усилителя. Дополнительная энергия поступает от источника высокого постоянного напряжения (это может быть батарея или сетевой выпрямитель), который включают в анодную цепь.

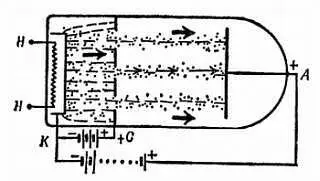

Фиг. 109. Электрическое поле в триоде при положительной сетке (ненормальный режим).

Сквозь сетку проходит мощный поток электронов, стремительно уносимых полем к аноду; некоторые электроны задерживаются сеткой С . Тонкие стрелки показывают скорости электронов. Толстые стрелки указывают направление силы, действующей на отрицательные электроны со стороны поля.

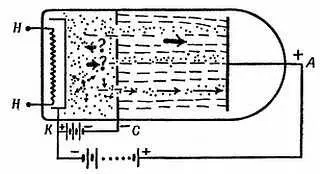

Фиг. 110. Электрическое поле в триоде при отрицательной сетке (обычный режим работы лампы),

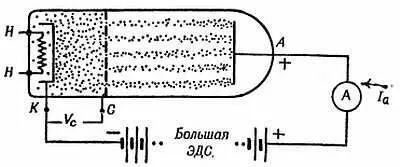

Фиг. 111. Триод в действии.
