Эрик Роджерс - Физика для любознательных. Том 3. Электричество и магнетизм. Атомы и ядра

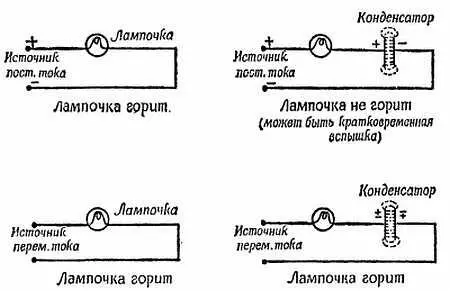

Фиг. 117. Конденсатор в электрической цепи.

Если конденсатор включен последовательно в цепь постоянного тока, лампочка обнаруживает в лучшем случае кратковременный импульс тока. Если цепь с конденсатором подключить к источнику переменного тока, то заряды будут то подходить к пластинам конденсатора, то уходить от них, проходя через лампочку. Поэтому лампочка горит, хотя и менее ярко, чем без конденсатора. Следуя предложению Максвелла, мы представляем себе, что через конденсатор проходит ток изменяющегося электрического поля, который создает магнитное поле с замкнутыми кольцевыми силовыми линиями.

На фиг. 118 показано распределение зарядов на пластинах и график зависимости напряжения между пластинами от времени.

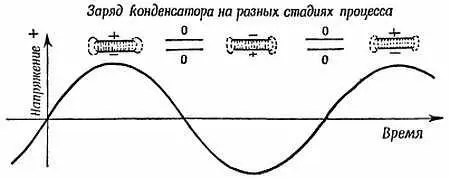

Фиг. 118. График зависимости переменного напряжения на конденсаторе от времени.

Чтобы распространить электрическое поле, существующее между пластинами, на большую область пространства, замените пластины двумя антенными стержнями, А и В .

На фиг. 119 показано электрическое поле вокруг стержней, заряженных от батареи.

Фиг. 119. Заряжение антенной системы.

Пара пластин, присоединенных к батарее, заряжается (одна положительно, другая отрицательно) до тех пор, пока разность потенциалов между ними не станет равной э.д.с. батареи. Если пластины заменить стержнями, то электрическое поле вокруг заряженных стержней будет таким, как показано на фигуре. Поле симметрично, причем стержни играют роль оси симметрии. Чтобы полностью представить себе картину поля, вообразите, что приведенный рисунок вращается вокруг этой оси. Остальные компоненты схемы, провода и батарея, тоже создают электрические поля; они здесь не показаны.

На фиг. 120, 121 представлены картины электрического поля около стержней, к которым приложено напряжение, медленно изменяющееся с течением времени по величине и направлению. Когда напряжение максимально, стержни заряжены (один положительно, другой отрицательно) так, как показано на фиг. 121, а . Фиг. 121, б соответствует моменту, когда напряжение уменьшилось вдвое; фиг. 121, в иллюстрирует состояние, в котором напряжение равно нулю. В стадиях от а до б — и от б до в заряды движутся вдоль стержней обратно к источнику, унося с собой свои силовые линии, которые постепенно исчезают. В следующую четверть периода напряжение, количество зарядов на стержнях и поле достигают максимума, но заряды на стержнях и напряжение будут противоположны этим величинам в стадиях a, б , направление поля также изменится на обратное. Затем все перечисленные величины снова изменяются до нуля, и мы возвращаемся к первой стадии процесса. Заряды нагнетаются к антенным стержням и откачиваются от них. Вдали от стержней можно обнаружить в лучшем случае слабое излучение.

Фиг. 120. Антенные стержни заряжаются от батареи (положительно и отрицательно), при этом вокруг них создается электрическое поле.

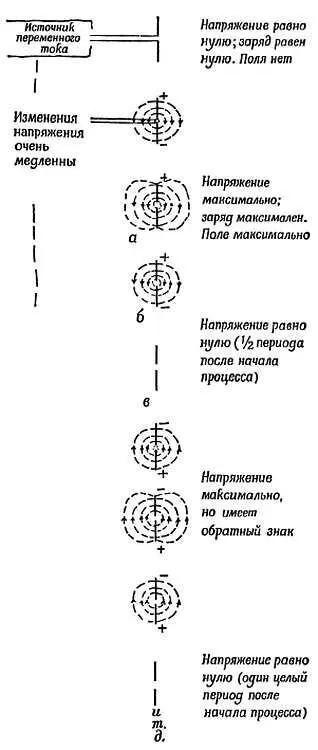

Фиг. 121. Дипольная антенна.

Антенна подключена к источнику переменного напряжения. Приведенные рисунки изображают картину электрического поля в окрестности обоих стержней. (Разумеется, вокруг остальной части схемы тоже существует поле.) Предполагается, что частота переменного напряжения очень мала, поэтому изменения поля происходят очень медленно. При нарастании и спадании напряжения заряды «приливают» в стержни и наоборот; при этом раскрываются и сокращаются громадные зонтики из силовых линий — возникает пульсирующее электрическое поле, которое находится в фазе с напряжением. Изображенные конфигурации силовых линий соответствуют сечению реальной картины поля в плоскости: поле на самом деле имеет пространственную картину. Чтобы представить себе ее, вообразите, что картина, изображенная в плоскости, вращается вокруг оси стержней.

На фиг. 122 показаны те же стадии при значительно более быстром изменении величины и направления переменного напряжения (или при значительно большей длине стержней). Удаленные части поля в каждый момент времени не получают вовремя информации об изменениях напряжения и не исчезают, подобно более близким частям. Они отделяются в виде замкнутых петель, которые потом оттесняются следующей группой силовых линий, появляющихся и увеличивающихся в размерах при новом нарастании напряжения. Представьте себе, что длинным кнутом внезапно хлопают с такой силой, что образующаяся на нем петля в результате резкого движения отрывается. От настоящего кнута петля, конечно, отделиться не может, а вот на силовых линиях поля может образоваться такая отделяющаяся петля. Вычисления, проведенные с помощью модифицированного уравнения для движущихся зарядов, предсказывают именно такую картину. Схематические изображения картин поля, представленные на фиг. 122, 124, 125, основаны на таких вычислениях; впервые их проделал Герц, который первым же экспериментально получил радиоволны.

Фиг. 122. Дипольная антенна.

Антенна подключена к источнику переменного напряжения высокой частоты. Изменение напряжения происходит очень быстро.

1 — источник напряжения включают в момент, когда напряжение равно нулю. Стержни не заряжены.

2 — напряжение, величина заряда и поле возрастают, этим сопровождается движение зарядов по стержням (1/8 периода спустя после включения источника).

3 — напряжение, величина заряда и поле возросли до максимума (1/4 периода после включения источника при незаряженных стержнях).

4— напряжение, величина заряда и поле уменьшаются, удаленные же области поля остаются на своем месте. Участки линий, ближайшие к стержням, стягиваются, и внешние области линий поля превращаются в замкнутые петли.

5 — напряжение и величина заряда равны нулю (1/2 периода после включения источника). Однако поле остается в форме замкнутых петель, которые перемещаются от стержней, «отталкиваемые» вновь образующимися петлями.

6 — по стержням стремительно движутся новые заряды противоположного знака, вновь создавая поле в центральной области. Это нарастающее поле «отталкивает» петли предшествующего поля в области пространства, более удаленные от стержней.
