7 — величина нового заряда и вновь появившееся напряжение достигают максимума. Образуется новое поле с обратным направлением стрелок» которое достигает максимума.

8 — картина поля спустя 3/2 периода после показанной выше. Сюда переместились крайние петли. Новая картина поля в окрестности стержней соответствует еще одной перемене знаков.

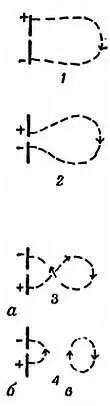

Фиг. 123. Упрощенное объяснение образования петель из силовых линий поля.

Проследите за исчезновением одной силовой линии.

1 — при сближении зарядов, на которых начинается и оканчивается линия, происходит сближение участков линии, прилегающих к стержню, в то время как более удаленные участки остаются неподвижными.

2 — можно представить себе, что заряды каждого знака переходят прямо на противоположный стержень, а не идут к источнику и обратно.

3 — если бы силовая линия оставалась подобной упругой трубке, она перекрещивалась бы, как показано на фигуре а .

4 — с настоящими силовыми линиями такого происходить не может, поэтому они разделяются: а —> б + в .

Фиг. 124. Радиоволны.

Мгновенная картина электрического поля, излучаемого двумя короткими стержнями (такими, как на предыдущих фигурах), подсоединенными к источнику быстропеременного напряжения. Видны замкнутые петли из силовых линий поля, которые отталкиваются по мере образования у стержней новых петель и распространяются дальше в виде радиоволн. Поле в непосредственной близости к стержням, изображенное на предыдущих фигурах, здесь не показано. Радиальные стрелки указывают направление распространения мгновенной картины поля, приобретающей все большие размеры по мере удаления от антенны. Вы должны представлять себе, как эта картина поля распространяется от источника (стержней) со скоростью света, увеличиваясь в размерах по мере удаления. Группа замкнутых петель из силовых линий поля распространяется практически в радиальном направлении от источника, как только выйдет из непосредственной близости к нему. Поэтому интенсивность излучения должна следовать закону обратной пропорциональности квадрату расстояния.

Фиг. 125. Радиоволны, испускаемые небольшой антенной, вблизи поверхности земли.

На фигуре показаны вертикальная антенна и поверхность земли (зеркальное изображение антенны относительно поверхности земли служит нижним «стержнем»); такая система излучает электромагнитные волны над поверхностью земли. Стрелки указывают направление распространения мгновенной картины поля, увеличивающейся в размерах по мере распространения.

Отделившись, петли уносятся со скоростью света; находясь в движении, они и представляют собой свет, хотя их длина волны может не попадать в пределы узкой области длин волн видимого света.

Один за другим следуют периоды переменного напряжения, сопровождаемые появлением все новых и новых групп отделившихся петель-линий поля, изображенных на фиг. 124. Изменяющиеся электрические поля возбуждают в смежных областях пространства переменные магнитные поля; радиоволна — это и есть такое электромагнитное поле, распространяющееся в пространстве.

Пара стержней представляет собой простую дипольную антенну (диполь), которую используют для приема и передачи ультракоротких радиоволн. Для длинных волн требуется антенна больших размеров. Одним «стержнем» служит вся антенна, включая вертикальный провод, ведущий от нее, роль второго «стержня» играет зеркальное изображение антенны, располагающееся под поверхностью земли.

Поле и движение. На подступах к теории относительности

На первый взгляд электрическое и магнитное поля кажутся не только непохожими, но и совершенно независимыми друг от друга. Однако между ними существует связь.

1. а ) Покоящиеся заряды создают постоянные электрические поля,

б ) Покоящиеся магниты создают постоянные магнитные поля.

2. а ) Установившийся ток в цепи создает постоянное магнитное поле (и движущееся электрическое поле, хотя оно может и не обнаруживаться).

б ) Движущийся магнит создает движущееся вместе с ним магнитное поле и постоянное электрическое поле (в этом заключается принцип действия электрического генератора).

3. С изменяющимся током в цепи (например, переменным током) связаны изменяющиеся электрическое и магнитное поля. Такая цепь излучает электромагнитные волны, интенсивность излучения их становится больше, если изменения величины и направления тока происходят быстро, и цепь обладает правильно выбранной «площадью излучения».

4. Электромагнитные волны представляют собой движущееся электромагнитное поле — электрическое и магнитное поля, перпендикулярные друг к другу, которые вместе распространяются в пространстве.

Изменения поля одного вида возбуждают в соседних областях пространства переменное поле другого вида, и электромагнитная волна продолжает распространяться.

Каким образом электрическое и магнитное поля связаны между собой?

Более глубокие исследования показывают, что изменение или, образно говоря, движение поля каждого вида всегда сопровождается появлением поля другого вида: движущееся электрическое поле создает магнитное поле, а движущееся магнитное поле создает электрическое поле. Но представьте себе, что движется не поле, а сам экспериментатор. Будет ли он наблюдать такое же магнитное поле, когда он движется поперек электрического поля, создаваемого зарядом?

Если нет, значит, наш наблюдатель может сказать, что именно движется: он или заряд, а следовательно, он нашел способ обнаружить абсолютное движение. Другими словами, он может установить «верстовые столбы» в абсолютном пространстве. Только эксперимент может дать достоверный ответ на этот вопрос. Однако мы можем высказывать предположения , применяя обычную геометрию движения к законам Максвелла точно так же, как могли бы мысленно построить траекторию падающего апельсина, какой ее видит бегущий мимо наблюдатель. Размышляя таким образом, мы приходим к выводу, что законы Максвелла должны принимать какую-то иную, более громоздкую форму для любого наблюдателя, кроме «покоящегося», жестко связанного с «верстовым столбом», зафиксированным в пространстве. Но действительные эксперименты дают нам законы электродинамики в одинаково простой форме для какого угодно наблюдателя, покоящегося или движущегося по лаборатории. Что же является ошибочным: простые законы, которые подтверждает опыт, или простая геометрия, которой мы пользовались, выдвигая свое предположение?
