Яков Гегузин - Живой кристалл

Опыт прост. На листе белой бумаги нужно карандашом провести прямую линию — символ полосы скольжения. Затем на некотором ограниченном участке этой линии бритвой сделать в бумаге разрез. Именно вдоль него можно будет осуществить сдвиг, символизирующий результат скольжения дислокаций. Концы разреза — символы стопоров, далее которых сдвиг не смог и не сможет распространяться. А теперь лист следует положить на гладкий стол, прижать его к столу двумя руками, расположенными с двух сторон от карандашной линии, и, медленно сдвигая руки в противоположных направлениях, спровоцировать сдвиг. При этом бумага, разумеется, прорвется, но не вдоль карандашной линии, а в направлении, образующем с карандашной линией угол, близкий к 70°!

Посоветовав читателю сделать этот модельный опыт, я, разумеется, ничего ему не пояснил. Быть может, лишь помог возникновению интуитивного восприятия правильности одного из следствий теории Стро. А это, пожалуй, не так уж мало. Я тешу себя мыслью, что от модельного опыта, а заодно и от автора популярного изложения большего можно и не требовать.

Механизм «по Стро» — не просто правдоподобный вымысел теоретика. Этот механизм реально действует, особенно в тех случаях, когда деформируется кристаллическое тело, пересеченное множеством границ раздела между элементами его структуры. Граница обычно играет роль стопора, и вблизи нее возникает трещина.

Все рассказанное о механизме возникновения трещины «по Стро» дает основание для важного замечания. Почему, собственно, кристалл «согласился» поселить в себе трещину? А потому, что, образовав ее, дислокации, скопившиеся перед стопором, освободились от действующих на них сил. Вообще говоря, есть, например, уже обсуждавшаяся нами возможность диффузионно обойти препятствие и переместиться в другую плоскость скольжения над или под препятствием, как бы обойти его, а затем скользить в этой другой плоскости, где стопора нет. Напомним еще раз, что при низкой температуре этот процесс не может происходить! Это одна из причин того, что при низкой температуре кристаллы хрупки, а при высокой — пластичны.

На этом, пожалуй, можно окончить рассказ о механизме появления трещины «по Стро» и перейти к рассказу о механизме «по Коттреллу». Коттрелл — английский физик-теоретик.

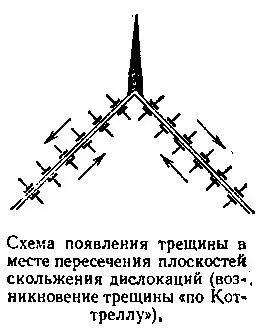

Механизм «по Коттреллу» от механизма «по Стро» отличается лишь образом стопора, который тормозит свободное скольжение дислокаций. В механизме Коттрелла в роли стопора, тормозящего движение цепочки дислокаций вдоль данного направления скольжения, оказываются такие же дислокации, которые, однако, движутся вдоль другого направления, пересекающегося с данным. Две дислокации, которые двигались вдоль пересекающихся направлений и столкнулись, взаимодействуют. В результате этого взаимодействия образуется новая дислокация. Она расположена так, что не может двигаться ни в одном из пересекающихся направлений скольжения и поэтому оказывается оседлой, покоящейся. О ней говорят: «сидячая дислокация». Каждая пара встретившихся дислокаций образует одну «сидячую». Все «сидячие» дислокации возникают близко друг от друга в области пересечения плоскостей скольжения. В конце концов они сливаются и образуют трещину.

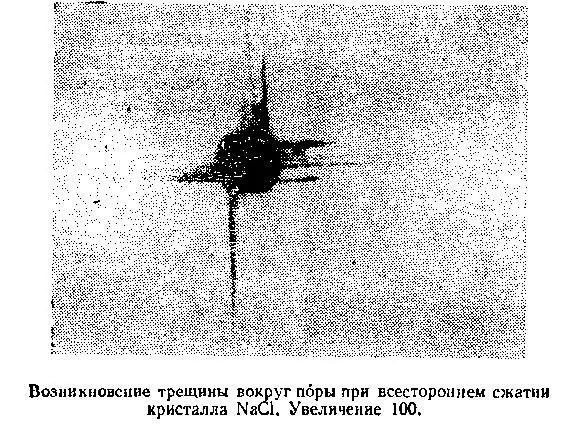

Механизм «по Коттреллу» отчетливо наблюдается во многих кристаллических телах. В качестве примера его действия приведена фотография структуры кристалла NаС1, который всесторонне сжимали с целью залечить имеющуюся в нем пору. Объем поры действительно уменьшился, но вокруг нее образовались трещины «по Коттреллу».

Инженер американского Авиационного исследовательского центра А. А. Гриффитс в 1920 г. указал на пример, свидетельствующий о том, что народная мудрость «где тонко, там и рвется» состоятельна не всегда. Его интересовала проблема реальной прочности различных материалов, применяемых в авиастроении, — сталей, чугуна, алюминиевых сплавов. Он, однако, вопреки прямолинейному здравому смыслу, ставил свои опыты на на этих материалах, а на модельном материале — обычном стекле, разумно рассудив, что закономерности разрушения у различных твердых тел могут оказаться общими, а экспериментировать со стеклом проще.

Среди множества прочих наблюдений Гриффитс сделал и такое: прочность на разрыв цилиндрических стеклянных нитей увеличивается с уменьшением их диаметра d : нить, диаметр которой 2•10 2см, имеет прочность около σ= 2• 10 9дин /см 2, а у нити, имеющей диаметр ≈ 3 . 10 -4см, прочность возрастает до σ= 6 . 10 10дин/см 2. Нарастание прочности с уменьшением диаметра происходит монотонно. Экспериментально определив прочность стеклянных нитей при различных значениях Гриффитс сумел оценить предельную прочность тончайших нитей. Она оказалась около 1,1 • 10 11дин/см 2. Обратим внимание на эту величину, запомним ее, далее она нам встретится.

Итак, рвется там, где не тонко, а там, где тонко, — не рвется. Почему? Есть в этом явлении что-то, что выводит его за пределы привычных представлений, так как рваться все же должно там, где тонко!

Читатель не может не почувствовать, что мы в преддверии проблемы большой значимости, что противоречие с народной мудростью должно таить в себе не пустяк, а нечто принципиально важное. Быть может, вскрыв и поняв это важное, мы осмыслим явление и восстановим торжество мудрости. Так должно быть!

Прежде чем мы последуем за логикой идей и опытов Гриффитса, необходимо подчеркнуть, что всякий раз, говоря о разрушении, мы будем иметь в виду хрупкое разрушение, т. е. такое, после которого из частей разрушенного тела (осколков!) можно его склеить, восстановив форму. «Хрупкое» разрушение — это, в отличие от «вязкого», разрушение, которое сопровождается изменением формы образца. Например, под влиянием растягивающих усилий в вязком теле образуется утончение, так называемая «шейка».

А вот теперь можно следовать за Гриффитсом. Его основная идея состояла в том, что разрушение твердого тела есть следствие поглощения им некоторого количества энергии. В великолепной популярной книге «Почему мы не проваливаемся под пол?» Джон Гордон пытается восстановить психологическую канву, на фоне которой Гриффитс создал свою классическую теорию разрушения хрупких тел. Гордон, шутя (а быть может, всерьез), допускает, что энергетический подход к проблеме разрушения Гриффитсу был подсказан воспоминаниями о тех мальчишеских днях, когда он и его друзья успешно разбивали стекла в окнах, пользуясь рогаткой и камешками. Энергия мышц передавалась растянутой резине, энергия резины — камню, энергия камня — стеклу, а хрупкое стекло, не выдерживая сгустка энергии, разрушалось. Если дело обстояло именно так, то можно не сомневаться, что своей теорией Гриффитс полностью искупил вред, который нанес окнам и он, и его ближайшие друзья, и все прочие мальчишки мира — любители рогаточного спорта.
