Сигнальные мачты (рис. 21) обычно устанавливаются выше и ниже переката для обозначения глубины и ширины судового хода на перекате. Кроме сигнальных матч, для указания наименьших глубин на определенных участках рек ставятся плесовые сигнальные мачты. Сигнальная мачта состоит из столба с прикрепленной к его верхней части горизонтальной реей, укрепленной параллельно фарватеру. Перекатную мачту и рею окрашивают чередующимися красными и белыми поперечными полосами. Плесовая мачта окрашивается чередующимися черными и белыми полосами. Выше реи на щите пишутся цифры, показывающие в километрах расстояние переката от устья реки.

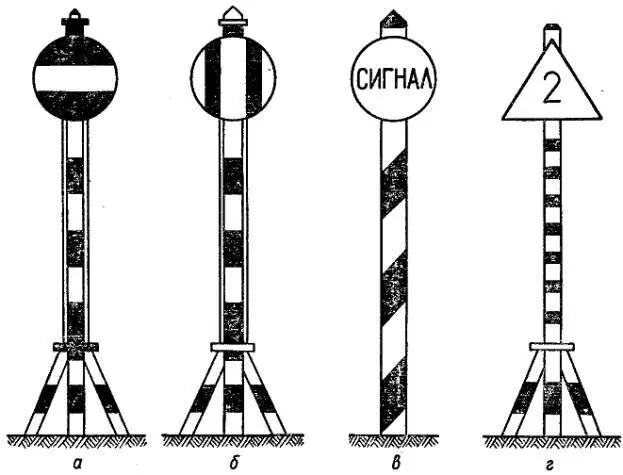

Рис. 22. Путевые береговые знаки: а – подводного перехода (кабели, трубопроводы и т. д. ); б-знак надводных переходов проводов; в – знак сигнала; г – рейдовый знак

Глубина судового хода определяется знаками на оконечности реи мачты, обращенной вверх по течению. Эти знаки соответствуют определенным числовым значениям. Так, каждый прямоугольный щит соответствует 100 см, большой красный шар ниже щита – 20 см каждый, малый шар – 5 см.

Ширина судового хода определяется числовым значением знаков, которые поднимаются на нижней (по течению) оконечности реи мачты и обозначают: ромбовидный знак – 50 м; большой красный шар – 20 м; малый шар – 5 м каждый. Например, если на верхней оконечности реи подняты один прямоугольный щит, два красных больших шара и три малых шара, это значит, что глубина на перекате 155 см (рис. 21).

Верхний знак глубины – прямоугольный щит, верхний знак ширины – ромбовидный знак, нижние круглые малые знаки окрашиваются в зависимости от фона местности: на светлом фоне в черный, а на темном в белый цвет.

Крестообразный знак, поднятый на верхней (по течению) оконечности реи, обозначает, что перекат проверен и глубина на нем больше гарантированной.

Если участок имеет два судовых хода, то на берегу, на расстоянии десяти метров одна от другой, устанавливают две мачты. Верхняя по течению указывает габариты пути правого судового хода, нижняя – левого.

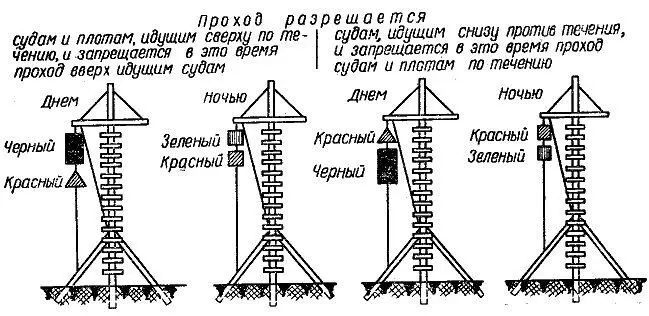

Рис. 23. Семафорные мачты

В ночное время глубина судового хода на сигнальных мачтах обозначается проблесками огней: вспышка белого цвета – 100 см, зеленого – 20 см, красного – 5 см.

Проблески подаются через одинаковые промежутки времени (3-5 сек. ).

Знак-сигнал (рис. 22) устанавливают на берегу перед узкостью, где расхождение и обгон судов затруднены или запрещены, обычно перед семафорами (светофорами) на засемафоренных участках реки.

Столб этого знака окрашивают черными и белыми полосами по спирали. На верхней части столба укрепляется белый диск диаметром 1, 2 м. На диске делается надпись черными буквами «Сигнал».

В ночное время на знаке имеется постоянный или проблесковый зеленый огонь, видимый со стороны судового хода. Судно при подходе к знаку «Сигнал» подает один продолжительный свисток и уменьшает скорость хода. Если узкость занята другим судном, судоводитель останавливает ход своего судна и ожидает, когда узкость освободится. Если после подачи звукового сигнала в узкости не будет слышно никаких других звуковых сигналов, то судоводитель обязан подать два продолжительных свистка, предупреждая, что его судно вошло в узкость и следует по ней.

Семафорные знаки и светофоры (рис. 23) устанавливают на тех участках рек, где движение судов регулируется в одном направлении. Семафорные знаки могут устанавливаться также вместо светофоров около шлюзов и наплавных мостов (подробно о светофорах см. в п. 6 настоящего параграфа).

Семафорные знаки состоят из высокого столба, на верхнем конце которого прикрепляется рея. Семафорные знаки окрашиваются в зависимости от фона местности в белый или красный цвет.

Вывешиваемые в светлое время суток на оконечности – ноке-реи сигналы обозначают следующее:

а) цилиндр наверху, а под ним красный конус – разрешается пропуск судов вниз по течению;

б) цилиндр внизу, а над ним красный конус – разрешается пропуск судов вверх против течения;

в) два красных конуса, вывешенных по вертикали один над другим раструбами вниз на расстоянии 1 м, – судоходный участок закрыт для прохода судов в обоих направлениях. Ночью на семафорной мачте зажигают вместо цилиндров зеленый, а вместо конусов красный огонь.

Светофор имеет два огня: красный – запретительный и зеленый – разрешительный.

Все суда при подходе к семафорным знакам и светофорам подают один продолжительный звуковой сигнал и уменьшают скорость хода.

Знаки воздушных переходов устанавливают в местах перехода через реки, каналы и водохранилища проводов высокого напряжения, телефонных и телеграфных проводов. Знаки располагают на обоих берегах выше и ниже воздушных переходов на расстоянии 100 м.

Столбы знаков окрашивают поперечными красными и белыми полосами. На верхнем конце столба прикреплен круглый диск диаметром 1, 2 м белого цвета с двумя красными вертикальными полосами шириной 10 см каждая. При ширине реки 100 м и менее столбы могут не выставляться. Тогда знаки (диски) устанавливаются на одной из переходных мачт на высоте не менее 4 м.

Ночью знаки освещаются двумя горизонтально расположенными желтыми огнями.

Во избежание повреждений воздушных проводов и судов, а также для предупреждения несчастных случаев на высокогабаритных судах опускают мачты, особенно при паводках. При большом провисании проводов рекомендуется проходить под ними в стороне от центра провисания. При обрыве проводов судоводитель обязан остановить судно, составить соответствующий акт к сообщить об обрыве. Высота между клотиком мачты и проводами с током высокого напряжения должна быть не менее 2 м, а телефонных и телеграфных переходов – не менее 1 м.

Знаки подводных переходов устанавливают в местах, где по дну реки проложены телеграфные, электрические кабели и трубопроводы. Знаки располагают створами на обоих берегах на 100 м выше и ниже подводного перехода. На судоходных каналах знаком подводного перехода служит один сигнальный столб на одном из берегов в створе подводного перехода. Столб окрашен чередующимися черными и желтыми полосами, к верхней его части прикреплен красный диск диаметром 1, 2 м с одной горизонтальной белой полосой шириной 20 см посредине.

Ночью знаки освещаются двумя желтыми огнями, расположенными вертикально на расстоянии 1 м один от другого.

Отдавать якорь в районе подводных переходов запрещено, исключая те случаи, когда судну угрожает авария. Если якорь отдан, выбирать его можно только в присутствии представителя данного подводного перехода.
