Рейдовые знаки устанавливают на берегах портовых л пристанских акваторий, обычно на рейдах, где большое количество судов ожидает погрузки или выгрузки. Рейдовый знак указывает границы стоянки судов различных типов и назначения, а также границы рейда для формирования составов.

Рейдовый знак – это столб, окрашенный поперечными черными и белыми полосами, на верхнем конце которого прикрепляется белый треугольный щит с цифрами 1, 2 и т. д. Цифры обозначают количество судов, которые могут быть поставлены на рейде. При наличии двух знаков щиты располагают на переднем столбе вершиной вверх, на заднем столбе – вершиной вниз. В ночное время на рейдовых знаках включают по одному зеленому огню.

Сигнальные мачты для сигнализации о несчастных случаях с людьми устанавливают в местах большого скопления людей (на пляжах, гидростройках и т. д. ) и окрашивают в темно-зеленый цвет.

При несчастном случае на оконечностях (ноках) реи поднимается днем красный шар диаметром 1 м, ночью – два горизонтально расположенных красных огня. Судоводители, увидев такие сигналы, обязаны принять участие в спасании людей, если в этом есть необходимость.

Пролеты железнодорожных и шоссейных мостов, через которые проходят суда, разделяются на судоходные пролеты для судов, идущих вверх (против течения), вниз (по течению), и самосплава.

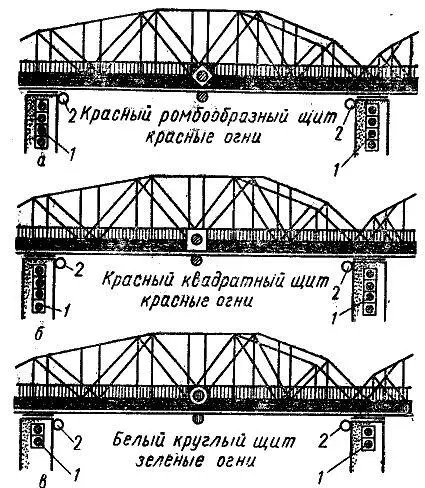

Рис. 24. Сигнализация на железнодорожных и шоссейных мостах: а – обстановка судоходного пролета сверху; б – обстановка судоходного пролета снизу; в – обстановка пролета для сплава; 1 – зеленые огни; 2-белые огни для освещения опор моста

В зависимости от этого на мостах устанавливают судоходную сигнализацию, обозначающую направление судового хода, ширину фарватера в судовых пролетах мостов, высоту фермы моста над водой в судоходном пролете (рис. 24). Ромбовидный красный щит высотой не менее 2 м устанавливают на ферме моста по центру фарватера в судоходном пролете моста, через который должны следовать суда, идущие вниз по течению. На ферме, над центром пролета, где происходит движение вверх (против течения), ставят квадратный красный щит высотой 2 м, а над пролетом, где суда и плоты идут самосплавом, – круглый белый щит диаметром не менее 2 м.

Ночью на щитах включаются два створящихся красных, огня, один из которых находится в центре щита, а второй под ним, на нижней кромке фермы моста. На белом щите включаются один над другим два створящихся зеленых огня.

Кроме этих огней, на опорах мостов, ограничивающих судоходные пролеты и пролет для сплава, в ночное время включаются вертикально расположенные зеленые огни: четыре огня, если высота нижней кромки фермы над водой составляет более 15 м, и три огня при высоте моста над водой от 10 до 15 м и по два огня, если эта высота менее 10 м. Зеленые огни устанавливаются на специальных зеленых или белых квадратных щитах, которые одновременно служат указателем габаритов судового хода под мостом в дневное время. В случае необходимости на 1 км выше охраняемого моста на 200 м ниже выставляют мостовые сигнальные мачты, окрашенные в красный цвет. На реи мачты поднимают такие же сигналы, – как на семафорной мачте для разрешения или запрещения прохода судам под мостом.

Встречное расхождение и обгон судов в судоходном пролете мостов категорически запрещается.

Моторные катера и гребные лодки должны получить разрешение на проход под мостом у охраны моста, для чего нужно остановиться около мостовой сигнальной мачты.

На наведенных наплавных мостах устанавливается не менее трех белых огней через каждые 50 м,

На наплавных мостах, разведенных для пропуска судов, на правой стороне пролета поднимают два красных огня на нижнем и верхнем по течению углах пролета, а на левой – два белых огня в углах пролета. На выведенной из судоходного пролета части моста со стороны, обращенной к судовому ходу, устанавливают огонь соответственно берегу, а перед мостом – семафорные мачты.

Судоходная обстановка на искусственных водных путях (каналах и водохранилищах) технически более совершенна, чем на реке, а поэтому может по своей конструкции, внешнему виду и освещению отличаться от знаков речной обстановки (рис. 25).

К знакам судоходной обстановки на каналах и водохранилищах относятся маяки, опознавательные знаки, путевые огни, створы и др.

Маяки устанавливаются в начале судоходных каналов и обычно представляют собой белые кирпичные (оштукатуренные) высокие башни. Световым источником маяков служит фонарь с шлифованной поясной линзой. Огни маяков различаются по цвету (белые и цветные), характеру, периоду освещения.

Опознавательные знаки устанавливаются при входе в водохранилище, канал и имеют форму небольших белых башен высотой 4-5 м. Свет на башнях проблесковый: на правом берегу красный, на левом – зеленый. На башне, со стороны, обращенной к каналу, имеется газосветная двухметровая трубка. Цвет ее соответствует берегу.

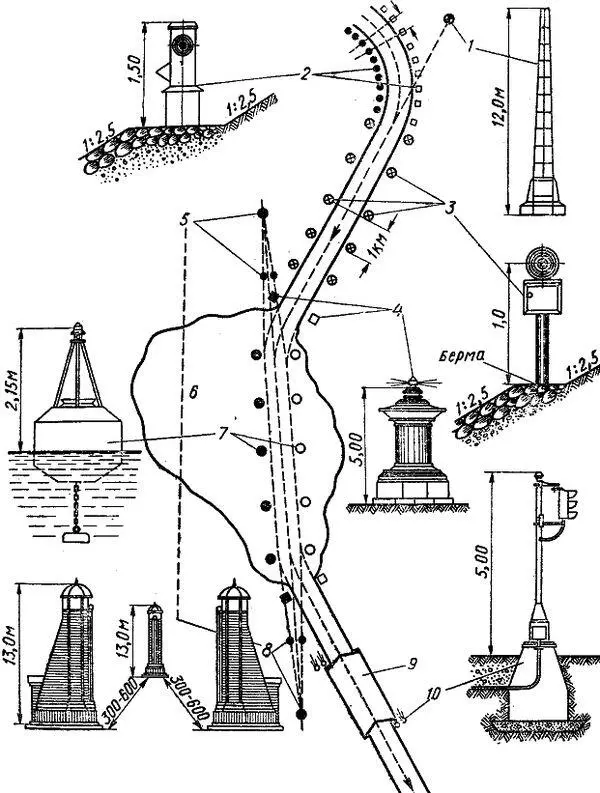

Рис. 25. Схема обстановки водохранилища и канала: 1 – прицельный знак перспективного створа; 2 – путевые огни; 3 – береговые знаки; 4 – опознавательные знаки; 5, 8-знаки щелевого створа; 6 – водохранилище; 7-плавучие буи; 9-шлюз; 10 – светофор

Путевые огни устанавливаются на криволинейных участках канала и имеют высоту 1 м. Путевые знаки окрашиваются алюминиевой краской и расставляются через каждые 250 м попарно на противоположных берегах каналов, один против другого, на берме, выше уреза воды. Внутри металлического корпуса знака имеются две лампы, верхняя лампа на правом берегу светит красным огнем, на левом – зеленым. Нижняя лампа освещает откос и урез воды белым светом.

Тройные створы состоят из трех знаков и устанавливаются на берегах водохранилищ. Место вступления на тройной створ обозначается путевыми огнями, буями или опознавательными знаками. Задний знак тройного створа считается ведущим. Тройные створы бывают различных типов. Щелевые тройные створы представляют собой белые деревянные сооружения высотой 13 м и более. В ночное время они освещаются красными неоновыми трубками на передних и боковых знаках и газосветными трубками зеленого цвета на заднем ведущем знаке. Высота светящихся трубок 10 м.

Знаки перспективного створа устанавливают на длинных прямолинейных участках каналов на обоих берегах. Он имеет круглый металлический корпус высотой 1 м, окрашенный алюминиевой краской. Перспективный створ состоит из нескольких пар знаков (ночью – огней) оранжевого цвета, установленных на разных берегах канала один против другого. Пара от пары расположены на расстоянии 1 км. В ночное время створы освещаются двусторонними фонарями с линзовыми комплектами светофорного типа.
