Прицельные знаки перспективного створа устанавливают в конце створа на берегах каналов в местах их изгибов там, где кончается прямолинейная трасса. Эти знаки помогают выбрать верное направление движения судна. Знак представляет собой металлическую мачту высотой 12 м, на верху которой ночью зажигается фонарь с оранжевым огнем. На грани мачты, обращенной к оси канала, вертикально прикреплена десятиметровая неоновая трубка, светящаяся красным огнем.

Светофоры устанавливают на подходе к шлюзам на расстоянии 400-600 м от головы шлюза. Они смонтированы на металлических мачтах и называются светофорами дальнего действия. Кроме того, светофоры имеются и на башнях голов шлюза, около ворот шлюза (светофоры ближнего действия). Сигнализация производится днем так же, как и ночью, огнями: зеленым – разрешающим и красным – запрещающим. Светофоры дальнего действия дают судам сигнал на подход к шлюзу, к стенке и к палам (перед камерой) для швартовки в ожидании шлюзования, но не на вход в камеру шлюза. Для входа в камеру шлюза и выхода из нее, а также для перехода из камеры в камеру при шлюзовании в двухкамерных шлюзах дается соответствующий световой сигнал светофорами ближнего действия.

Светофорами оборудуются также паромные переправы и заградительные и аварийные ворота, где светофоры вмонтированы в парапет или находятся на мачтах. В связи с тем что заградительные и аварийные ворота значительно сужают судовой ход канала, на их бетонных стенах, дополнительно к светофорам, располагают белые огни в виде судовых иллюминаторов.

Плотинные огни устанавливают на самих плотинах, и они светят белыми огнями через каждые 50 м. В зависимости от расположения плотин их ограждают дополнительно красными и белыми бакенами соответственно берегу не менее двух-трех на каждом бьефе. Судам запрещается подходить к плотинам и заходить за линию этих бакенов.

Знак «Стоп» и стоповые огни устанавливают в камерах шлюзов и на причальных палах около шлюзов. Эти знаки указывают предельную границу установки и стоянки судов. Заходить за них нельзя. Знак «Стоп» может быть диском красного цвета, окаймленного белой полосой или красной линией, нанесенной на стенки шлюза. Стоповые огни вмонтированы в парапет на обеих сторонах шлюза и у причала перед шлюзом обычно в центре диска или полосы.

Источником света для стоповых огней могут служить вертикальные неоновые газосветные трубки красного цвета в камере шлюза, а также красный огонь иллюминаторного типа перед шлюзом.

На шлюзах старых конструкций стоповыми огнями являются установленные в середине створчатых закрытых ворот два рядом стоящих фонаря – красный и белый.

Ориентированием, или ориентировкой, в речном судовождении называют глазомерное определение местонахождения судна относительно берегов, береговых знаков обстановки и предметов, а также относительно плавучих знаков судоходной обстановки, находящихся на своих штатных местах. Определяя место судна, судоводитель одновременно выбирает курс, которым судно должно идти. Кроме ориентирования, определения курса, он все время проверяет правильность движения судна. Чем уже фарватер, чем больше перекатов и изгибов имеет река, чем сильнее и неправильнее течение, тем сложнее судоводителю ориентироваться, выбирать и проверять курс судна.

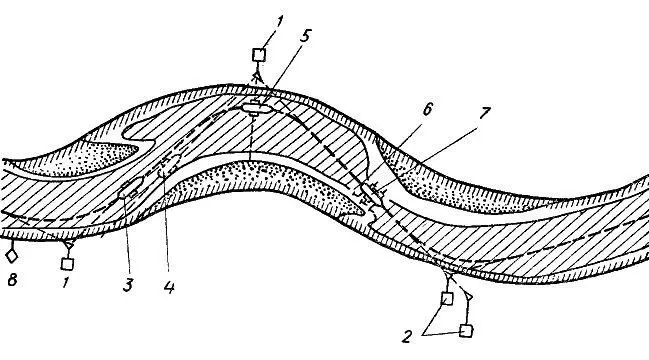

Рис. 26. Схема использования береговых знаков судоходной обстановки: 1 – перевальный знак; 2- створный знак; 3-судно на правильном курсе; 4 – судно сошло с правильного курса; 5 – судно на траверзе перевального знака; б -каменистый перекат; 7 -судно на линии створа; 8 – ходовой знак

Граница фарватера и направление движения судна могут быть определены по судоходным плавучим и береговым знакам (рис. 26), но эти искусственные ориентиры на больших расстояниях на судоходных реках обычно отсутствуют. При плохой видимости судоходные знаки трудно различимы с судна, а ночью на них могут не гореть сигнальные огни. Кроме того, плавучие судоходные знаки – бакены, буи, вехи – иногда сносятся со своих штатных мест проходящими мимо судами и плотами, а также течением, особенно во время прибыли воды и шторма. Поэтому плавание в речных условиях осуществляется не только по судоходным знакам, но и при помощи ориентирования по различным приметам на берегу, в русле, на поверхности воды. Ориентирование, основанное на твердом знании речной общей и специальной лоции, позволяет безопасно вести судно. Если на реке отсутствует судоходная обстановка, такое ориентирование и выбор курса являются единственными при управлении судном.

Ориентирование и выбор курса – раздел общей речной лоции, рассматривающей ряд факторов (берега, поверхность воды, волнообразование и т. д. ). Сопоставляя и сверяя эти факторы по различным приметам, можно судить о глубине, подводных препятствиях, неправильностях течения, местонахождении судна, а затем выбрать безопасный и наикратчайший фарватер для следования судна, задать ему курс и проверить правильность движения судна.

На больших озерах, водохранилищах ориентирование осуществляется по навигационным приборам и картам.

Берега реки и их контуры – основа ориентирования при выборе курса. Для судов с осадкой, близкой к гарантированной глубине, фарватер в русле реки в зависимости от очертаний русла в плане проходит, как правило, по стрежню, т. е. в плесе вдоль вогнутого берега и по корыту на перекатах. На прямых участках стрежень обычно проходит по середине русла, переваливая в изгибах русла от одного берега к другому. Разнообразные подводные препятствия и неправильности течения могут изменять это закономерное расположение фарватера по стрежню.

Определение фарватера в выборе курса осуществляется визуально: на глаз определяется расстояние между судном и искусственным или естественным ориентирами, расстояние от берега до судна прямо по курсу или за кормой судна и т. д. По плечам яров определяется начало или конец прямого участка выпуклости или вогнутости берега, место прижимного течения и линия стрежня, направление фарватера и переход у плеч яра к вогнутому берегу, где глубина устойчивая.

Рынок гор – хороший ориентир – указывает, что река меняет направление, а также место поворота судна и фарватера особенно ночью, так как рынок гор хорошо выделяется на фоне местности.

Устья рек, речек, оврагов, ручьев ориентируют судоводителя в нахождении высыпки.

В ясные лунные ночи, ввиду того что вода имеет блестящую поверхность цвета песков, создается видимость, что берег и вода сливаются, а тени, падающие от берегов на воду, уменьшают ширину реки. Наиболее благоприятны условия ориентирования бывают в лунную, с четкой облачностью погоду или в ясную звездную безлунную ночь.
