Надежда Жданова - Обучение основам дизайна. Конспекты уроков

Архитектурный проект не всегда был лишь технической документацией для последующего выполнения в натуре. В середине XVIII в. возник даже особый вид графического или живописного искусства, позволяющий точно и в то же время художественно передавать информацию о будущем объекте. Особенно плодотворным в области проектной графики был период классицизма. Наряду с замечательными перспективами, художественный характер приобрели и ортогональные проекции. Рельефная моделировка архитектурных объемов, четкое распределение и дифференциация пространственных планов дополнялись подробным пейзажем и изображениями людей. Проектные листы передавали не только архитектурное окружение, как бы возводя зрителя в реальную среду, средствами графики зодчие раскрывали эмоциональное содержание своих замыслов. На рис. 61 показан проект каменного дворца в селе Булатникове близ Царицына, выполненный архитектором М. Казаковым (1780 г.). Наряду с планом здания дается фасад со светотеневой отмывкой, делающей это изображение очень наглядным.

Техникой выполнения чертежей владели не только архитекторы и художники, но и рисовальщики фейерверков, ученики военно-инженерных школ. Это несомненное свидетельство высокой художественной культуры того времени в технической сфере – как гражданской, так и военной. Высокий художественный и исполнительский уровень проектной графики в области инженерии и техники в самом широком смысле этого слова стал в России живой традицией и перешагнул рубеж XIX в.

С середины XIX в. резко обозначилось разграничение проектирования и реального строительства и связанное с ним разграничение архитектурного и инженерного проектирования. Такая же картина наблюдалась в то время и в области производства массовой промышленной продукции. Отличительной особенностью промышленной графики того периода была жесткость и геометричность контуров, скрупулезная проработка форм. Эклектика сочеталась с безусловной унификацией. Вне зависимости от стиля способ проектного показа был одним и тем же.

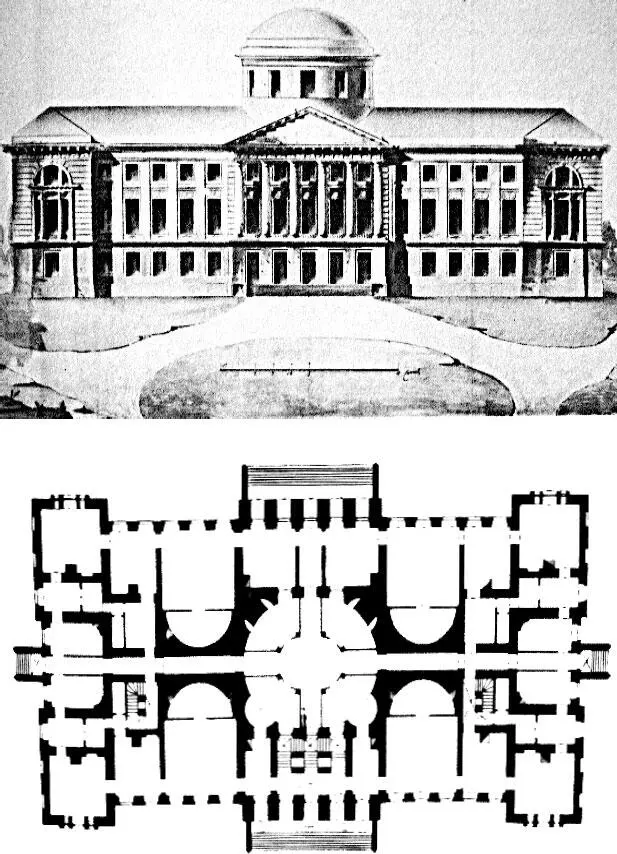

Рис. 61. М. Казаков. Проект каменного дворца в с. Булатникове. Тушь, акварель. 1780 г.

Индивидуальный оттенок приобрел первостепенное значение в период модерна, хотя общий стилевой характер прослеживался и тогда в достаточной степени отчетливо. Появился новый способ подачи проекта, он стал более рисованным, не вычерченным по линейке. Чертеж слегка подкрашивался акварелью или тушью. Характерной графикой отличались распространенные в то время проекты в духе русской старины (работы А. Щусева, С. Малютина). Распространены были и проекты в стиле прикладного искусства – авторами их были те же архитекторы и художники и, естественно, способ выражения их замыслов был соответствующим.

Период конструктивизма внес совершенно новые тенденции как в проектирование, так и в способ передачи проектной мысли. К этому времени относится начало дизайна в Западной Европе и у нас в Советском Союзе. Проекты этого времени отличаются экспрессивностью, свойственной и изобразительному искусству. Распространенной стала аксонометрия, дающая объективную информацию о внешней форме предмета. Именно в аксонометрической проекции представили на конкурс свой проект дома СТО (Совета Труда и Обороны) архитекторы братья Веснины. Графика отличалась контрастами белого и черного, подчеркиванием плоскостей, затемнением их краев и сильными рефлексами. Иногда плоскости заливались сплошь, причем использовался предполагаемый локальный цвет предмета или сооружения. Примерами могут служить работы архитектора Я. Чернихова (рис. 62, цв. ил. 7).

Сравнение работ мастеров позволяет продемонстрировать учащимся большое разнообразие подходов в художественной трактовке замысла проектировщика. На работах мастеров можно показать и разные виды проектной графики: линейное изображение, монохромное (одноцветное) изображение, выполненное в технике отмывки полихромное (многоцветное) изображение (см. цв. ил. 7). Применение того или иного вида графики зависит от характера объекта проектирования, от вида изображений и общего композиционного замысла. Большую роль играют общая эрудиция и индивидуальные особенности творчества проектировщика.

Учителю следует помнить, что проектный графический язык зависит от этапов проектирования. Каждому этапу соответствуют определенные изображения, которые наиболее оптимально отражают развитие замысла на каждом этапе. В процессе продвижения проекта к его окончательному решению характер изображения меняется: оно становится более определенным. Степень законченности графического изображения должна быть адекватна степени зрелости замысла. Характер графики всегда связан с целью и общим смыслом проектируемого объекта.

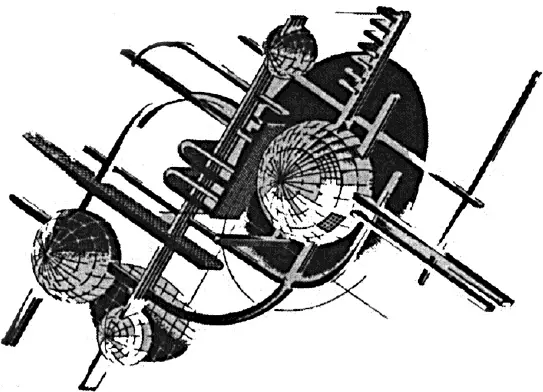

Рис. 62. Я. Чернихов. Архитектурная композиция. Тушь черная

Первичное эскизирование нельзя даже назвать проектной графикой в полном смысле этого слова. Эскиз почти синоним рисунка по воображению, поэтому к нему можно применить ту же самую характеристику. Иногда результат первичного эскизирования называют «кроки» – наскоро сделанный от руки эскиз, план, рисунок. Это опорные «знаки» для самого разработчика, часто совершенно непонятные для постороннего зрителя, но фиксирующие для автора принципы решения. На рис. 63 показаны некоторые такие кроки на тему «Настольная лампа», выполненные учащимися старших классов.

Но так как объекты проектирования необычайно разнообразны (по своей сути и величине), и задачи у художника каждый раз иные, то и используемые им графические средства различны с самых первых шагов его работы. Это естественно еще и потому, что эскизирование – промежуточная стадия проектирования, а сам эскиз, в отличие от законченного проекта, еще не документ. Учащиеся чаще всего используют простой карандаш, поскольку он позволяет легко исправлять и уточнять изображения.

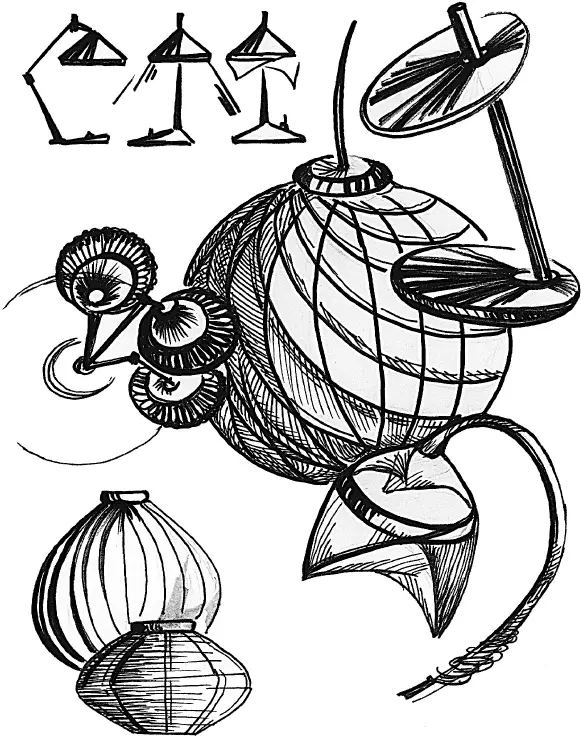

Рис. 63.Уроки на тему «Настольная лампа». Работа учащихся старших классов

С самого начала эскизы могут быть многоцветными. Например, во всем, что предназначено для детей, цвет необычайно важен и основы композиции таких вещей не могут решаться без их цветовой характеристики. Таким образом, существо работы на этом первом этапе связано и с определенным отбором изобразительных средств и материалов. Например, при проектировании детской спальни учитель начинает разговор прежде всего о цветовой гамме, способствующей быстрому и спокойному засыпанию маленького ребенка. Это пастельные тона голубого, розового, лилового цвета. Когда же компонуется, например, детская площадка – здесь речь идет о сложных сочетаниях объемов в пространстве, где много самых разнообразных компонентов. В этом случае лучше применять для эскизирования карандаш, ручку, фломастер.
