Рис. 2.11. Икона Покров Пресвятой Богородицы из Зверин-Покровского монастыря в Новгороде. 1399 г. [43] Источник: https://commons.wikimedia.org/wiki/file: pokrov_%28icon,_1399%29.jpeg (последнее обращение 6 декабря 2014). Покров Пресвятой Богородицы на русских иконах часто изображают в виде невесомого тканого свода, защищающего верующих от козней врага рода человеческого.

Хотя и древние египтяне, и древние греки, не говоря уже об этрусках, ассимилированных римлянами (и потому так и не ставших «древними»), умели строить арки и своды, они не случайно использовали их только в скромных утилитарных постройках. Лишь когда гражданам Рима понадобилось собираться вместе не под открытым небом – на площадях, стадионах и вокруг храмов, – а в закрытых помещениях (в том числе в термах – скорее клубах, чем банях), искусство возводить своды стало стремительно развиваться, а статус пространств, перекрытых ими, возвысился до сакрального.

Однако вернемся к земным проблемам, точнее – к борьбе с притяжением нашей планеты. Среди прохаживающихся от стены к стене туристов, разглядывающих знаменитые архитектурные сооружения, порой встречаются необычные фотографы, которые снимают не только общие виды, а также себя или членов семьи на прославленном фоне. Они зачем-то кладут дорогую технику на пол, объективами кверху, включают автоспуск и отходят, чтобы не оказаться в кадре. В таком положении фотоаппарат сам идеально справляется с трудной задачей – запечатлеть при любом, даже сумеречном, освещении конструкции перекрытий, то есть, как правило, своды и купола. Скорее всего, такие фотографы – люди, понимающие архитектуру и знающие, что одним из ценнейших удовольствий при знакомстве с памятником является возможность понять, как, по задумке зодчего, работают его несущие конструкции.

В сущности, в большинстве исторически значимых зданий, по крайней мере там, где не используется ни стоечно-балочная система, ни современный железобетон, такие конструкции складываются из множества арок, целых или выложенных частично и образующих своды. Своды бывают разной конфигурации, но базовых элементов всего несколько. Это своеобразная архитектурная азбука, из которой можно составить отдельные слова и целые осмысленные фразы.

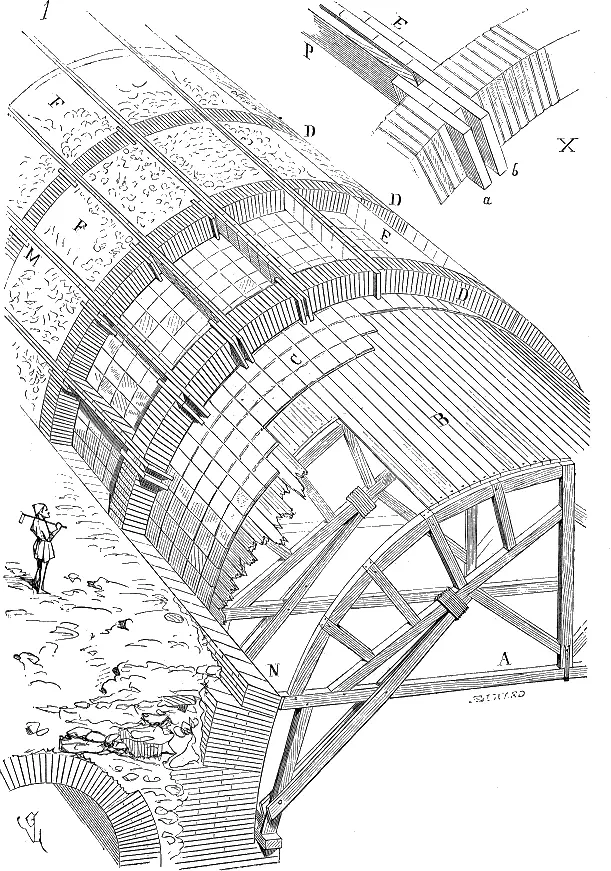

Рис. 2.12. Изготовление свода по кружалам в Древнем Риме [44] Рисунок: E. Guillaumot Источник: Viollet-le-Duc E. Dictionnaire raisonné de l’architecture française du XIe au XVIe siècle. T. IX. Paris: A. Morel, 1868. P. 466. Арка обычно выкладывается по кружалам, которые будут демонтированы по окончании строительства. Представленная схема изображает сооружение не просто арки, а целого полуциркульного свода.

Если взять известное, как говорили в старину, количество арок и приставить их друг к другу, то получится простой цилиндрический свод: будто полый цилиндр разрезали вдоль, а части уложили плашмя. Такой свод можно сделать сколь угодно длинным. Абсолютный пример – тоннели метро; правда, в этом случае их художественная ценность так же стремится к нулю, как их длина – к бесконечности.

Впрочем, со времен Римской империи цилиндрический свод прекрасно служит в зданиях как художественный элемент, особенно там, где нужно выделить ось композиции. Скажем, вы вошли в тронный зал, чтобы торжественно прошествовать и припасть к стопам восседающего у противоположной стены монарха. Или нужно, чтобы в плане храма отчетливо читался христианский крест. Именно «тоннельная» форма лучше всего задаст направление шагам или взгляду.

Однако главное достоинство цилиндрического свода в том, что он буквально содержит в себе элементы других, более сложных конструкций. Зодчие как бы «вычленяют», вырезают их из него, чтобы составить собственные изощренные композиции.

Представим себе, что мы вложили два коротких цилиндрических свода один в другой крест-накрест, так, чтобы они «прорезали» друг друга, образуя в плане квадрат. В результате мы получим восемь деталей: четыре – похожие на раздувшиеся с боков треугольники, поставленные вертикально, но с оттянутыми книзу верхушками; четыре – треугольники с вогнутыми краями, положенные горизонтально, но с загнутыми вниз, как у женской косынки, углами (словесные описания получаются сложными, но сами фигуры простые). Поскольку детали вырезаны из свода, они, несмотря на то что сложены из отдельных камней, могут работать как несущие конструкции, правда, не самостоятельно, а в составе общей системы.

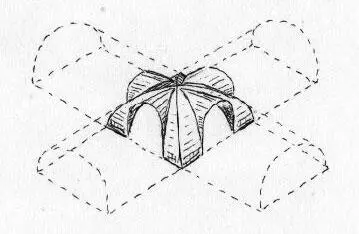

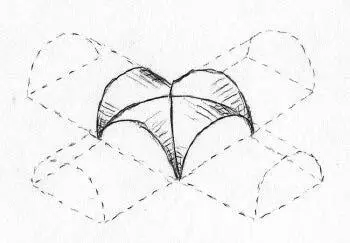

Рис. 2.13. Условная схема сложения сомкнутого, крещатого и крестового сводов из фрагментов цилиндрического [45] Рисунок: Сергей Кавтарадзе

Если мы уберем из двух скрещенных сводов «косынки» (их называют распалубками ) и оставим четыре нижних треугольника (эти детали именуются лотками ), то получим квадратный в плане свод, похожий на тюбетейку. Он называется сомкнутым или монастырским . Такой свод должен стоять на сплошных стенах; конечно, в них можно прорезать арочные проемы. В принципе, данной конструкции уже достаточно, чтобы построить скромную бесстолпную церковь: нужно лишь разместить сверху декоративную главку с крестом, а с востока пристроить полукруглое сооружение – абсиду , в которой разместится алтарная часть.

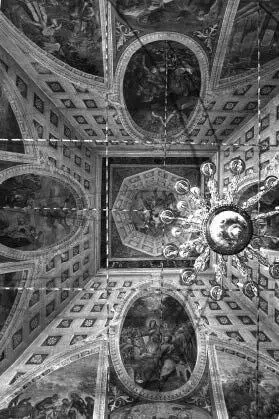

Рис. 2.14. Спасо-Преображенский собор. Архитектор Григорий Фёдоров. 1713 г. Углич, Россия [46] Фотография: Сергей Кавтарадзе Перекрытия Спасо-Преображенского собора в Угличе ничем не отличаются от обычной конструкции русского бесстолпного храма. Однако XVIII век требует большей пышности: росписи сомкнутого свода имитируют свод крещатый.

Лотки можно использовать и по-другому: замкнуть, например, ими с торцов полуциркульный свод, чтобы зрительно сделать перекрываемое помещение не столь вытянутым вдоль одной из осей и композиционно подчеркнуть значимость центра зала.

Четыре другие детали – распалубки – особенно важны в истории архитектуры. Во-первых, их можно врезать сверху в цилиндрический свод большего диаметра, тогда получится что-то вроде чердачных окошек. Перекрытое такой конструкцией пространство сразу станет более светлым и нарядным, а контуры потолка обретут ритм и, если смотреть снизу, избавятся от монотонности, заставляя взгляд следовать за сложными изгибами криволинейных поверхностей со стрельчатыми очертаниями.
