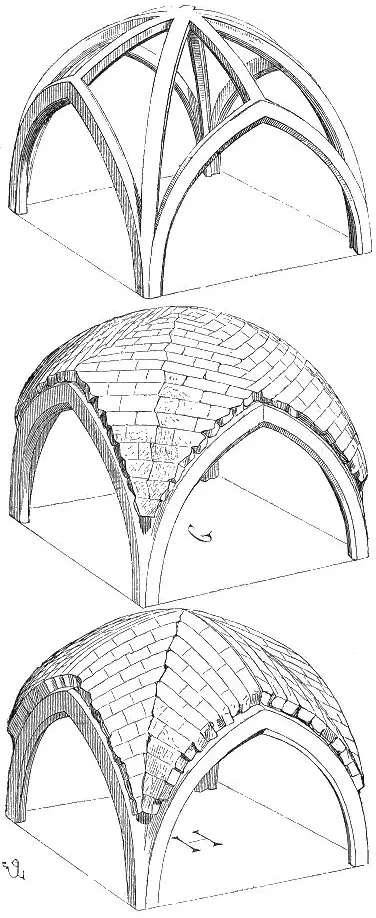

Рис. 2.22. Англо-нормандский крестовый свод [54] Рисунок: E. Guillaumot Источник: Viollet-le-Duc E. Dictionnaire raisonné de l’architecture française du XIe au XVIe siècle. T. IV. Paris: B. Bance, 1854. P. 113. Схема устройства крестового свода (в данном случае англо-нормандского) взята из капитального труда французского архитектора, историка и реставратора XIX века Эжена Эммануэля Виолле-ле-Дюка (1814–1879). Она показывает конструкцию готического свода с нервюрами. И хотя на данном изображении свод квадратный в плане, в отличие от классического полуциркульного, его не трудно трансформировать, чтобы вписать в прямо угольник или даже в трапецию.

С изобретением нервюрных сводов архитекторы стали справляться с вышеописанными проблемами гораздо изящнее. Арочный каркас позволяет повысить центральную часть свода, «надуть» его снизу, как парашют или парус. Такая конструкция допускает вытянутый или даже трапециевидный план травеи. Это дало возможность не только создавать базилики с нефами любых пропорций, но и перекрывать каменными сводами криволинейные галереи, прежде всего деамбулаторий – круговой обход вокруг алтаря, помещавшегося в абсиде.

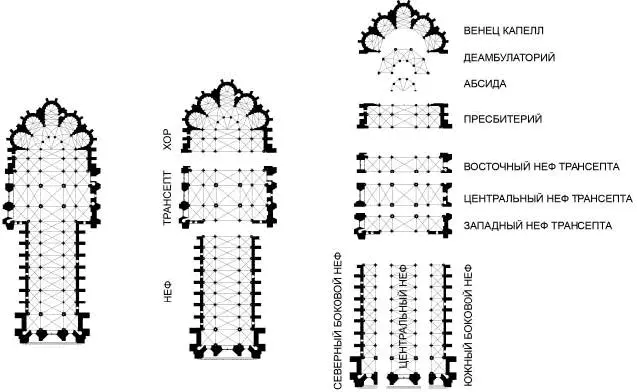

Рис. 2.23. Составные части средневековой базилики [55] Рисунок: Сергей Кавтарадзе Примечание: Использован выполненный Е. Пегаром (E. C. Pegard) план Реймсского собора из кн.: Viollet-le-Duc E. Dictionnaire raisonné de l’architecture française du XIe au XVIe siècle. T. II. Paris: B. Bance, 1854. P. 316.

О том, почему возникли деамбулатории, стоит рассказать подробнее. Эпоха зрелого Средневековья в Европе – время грандиозных паломнических походов. Путешествовали не только купцы и завоеватели. Огромные массы людей, разных званий и сословий, отважно покидали родные края и отправлялись (в основном пешком!) в далекие странствия, чтобы, преодолев жестокие лишения и избегнув, если будет на то воля Господня, великих опасностей, поклониться мощам убедительно доказавшего свое могущество святого и приложиться к реликвиям – свидетелям чудесных событий тысячелетней давности, случившихся в далекой Палестине. Однако пути пилигримов не были неизведанными. Они следовали от монастыря к монастырю, обретая в каждом из них все новых и новых спутников. При этом в каждой обители были свои святыни, может быть и не такие значимые, как те, что ждали их в конце пути (например, в Сантьяго-де-Компостела, что на севере дикой Испании), но, безусловно, достойные самого благоговейного поклонения. Паломники воздавали почести содержимому роскошных реликвариев и оставляли монеты, которые шли на возведение еще более масштабных монастырских комплексов.

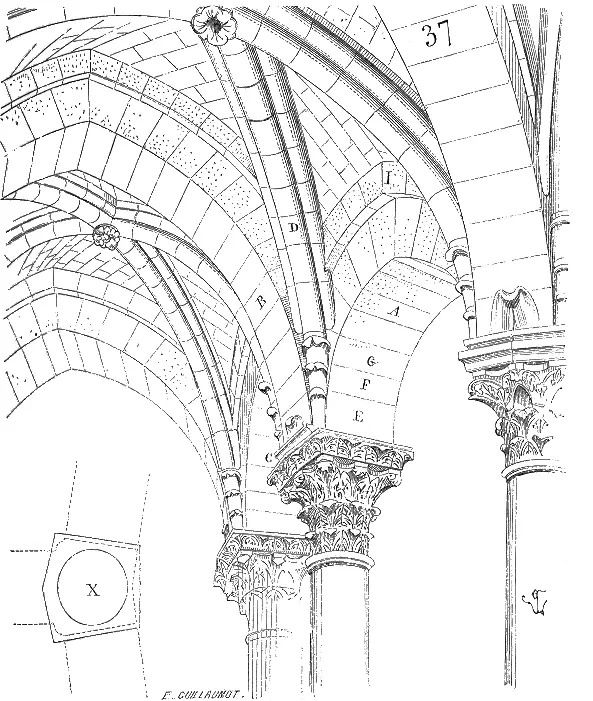

Рис. 2.24. Собор Святого Маманта в Лангре, Франция. Своды деамбулатория [56] Рисунок: E. Guillaumot Источник: Viollet-le-Duc E. Dictionnaire raisonné de l’architecture française du XIe au XVIe siècle. T. IV. Paris: B. Bance, 1854. P. 71. Конструкция перекрытий деамбулатория по версии французского реставратора и историка архитектуры Эжена Эммануэля Виолле-ле-Дюка. Благодаря готическим нововведениям перекрытия в плане легко закруглить по дуге.

Потоки желающих приобщиться к божественной благодати были столь велики, что во избежание давки появилась потребность в организации в храмах «одностороннего движения». Так возникла идея кругового обхода. Люди, не мешая службе, двигались в сторону алтаря или к скрытой под ним сакристии (крипте – хранилищу святынь) по одному из боковых нефов, останавливаясь для молитвы у капелл – небольших приделов, каждый со своим алтарем, пристроенных с внешней стороны храма. Затем обходили абсиду по специальной полукруглой галерее-деамбулаторию (маленькие церкви, полукругом расположенные вдоль нее, породили красивый образ – венец капелл) и покидали храм, возвращаясь к выходу противоположным нефом. Такой круговой обход поначалу перекрывался деревянными стропилами, позже, с развитием тех конструкций, о которых мы говорим, – трапециевидными в плане крестовыми сводами.

Скорее всего, именно повышенные нервюры крестовых сводов навели зодчих на мысль о создании особой, стрельчатой арки , а затем и стрельчатых сводов, без которых нельзя представить появление следующего большого стиля – готики. По сути, стрельчатая арка – это два фрагмента обычной циркульной арки, сложенные «домиком». Современному человеку ее очертания должны напомнить устремленную в небо ракету. Туда же, к божественным высям, она отправляла и мысли средневековых христиан. Позже этот вектор стали усиливать всеми доступными в художественном отношении способами. Нервюры брали начало от самого пола и пучками, вдоль колонн, взлетали кверху, разбегаясь по ребрам сводов пышным каменным фейерверком. Скульптуры на фасадах вытягивались вверх и колебались как пламя в S -образном изгибе, подчеркивавшем принадлежность изображенных ими людей скорее к духовному миру, нежели к телесному. Башенки- фиалы и заостренные как пики колокольни акцентировали это стремление ввысь. Готический собор если и не «взлетал» в небо, то тянулся к нему, как деревья в роще.

Рис. 2.25. Хор Реймсского собора (Нотр-Дам-де-Реймс). Архитектор Жан де Лу. XIII век. Реймс, Франция [57] Фотография: Светлана Кузенкова На восточном фасаде Реймсского собора хорошо видны аркбутаны и контрфорсы, а также витражи, заменившие собой ставшие ненужными каменные стены. Алтарная часть храма окончена в 1241 г.

Впрочем, у готических – стрельчатых – арок есть и вполне земные преимущества. Большую часть веса они передают вертикально вниз и, соответственно, меньше стремятся «разъехаться», то есть боковой распор у них значительно меньше, чем у их обычных циркульных аналогов. Поскольку то же относится и к стрельчатым сводам, прежде всего крестовым, их появление позволило создать грандиозные сооружения нового типа – готические соборы, не только высокие, но и не нуждающиеся в толстых каменных стенах. По сути, теперь можно было обойтись вообще без стен, закрывая промежутки между опорами огромными витражами. Контрфорсы – подпорки, ранее перпендикулярно упиравшиеся в стены и гасившие распор лежавших на них перекрытий, превратились в отдельно стоящие столбы. От них к основаниям сводов изящно перекидывались наклонные арочные «мостики» – аркбутаны . Снаружи соборы, несмотря на всю красоту, немного напоминали гигантских сороконожек. Зато, попадая внутрь здания, верующий оказывался если не на небесах, то в преддверии рая, среди почти невесомых стен и сводов, в пространстве, полном неземного света, окрашенного драгоценными витражами.
