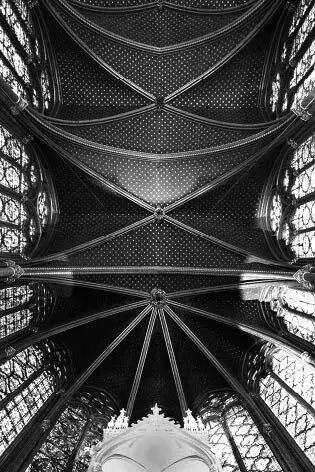

Рис. 2.26. Святая капелла (Сент-Шапель). Архитектор Пьер из Монтрейля (предположительно). 1242–1248 гг. Париж, Франция [58] Фотография: Сергей Кавтарадзе Крестовый свод позволяет обходиться практически без стен: каждой секции достаточно лишь четырех точек опоры. Это блестяще продемонстрировал архитектор (предположительно Пьер из Монтрейля), когда по приказу короля Людовика Святого построил в Париже Святую капеллу для хранения реликвий, вывезенных из разграбленного крестоносцами Константинополя. Уменьшающие боковой распор стрельчатые очертания и облегчающие массу конструкции нервюры позволили заменить несущие каменные стены хрупким стеклом витражей.

Наверное, устремленность ввысь и кажущаяся легкость каменных конструкций подсказали зодчим путь к выражению религиозной экзальтации, которой была буквально пропитана атмосфера этого времени. Так, в очередной раз архитектоника, то есть художественная демонстрация работы несомых и несущих частей, стала выразителем того, что туманно зовется духом эпохи. Интересно, что, когда этот дух радикально изменился, то есть во времена Ренессанса (возрождения идеалов античности, как мы помним), от стрельчатых конструкций с пафосом отказались, несмотря на их рациональные преимущества. Тогда же готика получила свое презрительное имя архитектуры готов, то есть варваров. Тип базилики остался, но арки и своды вновь стали полукруглыми, правда, более изящными, чем раньше, как и полагается зримым символам гармонии и совершенства.

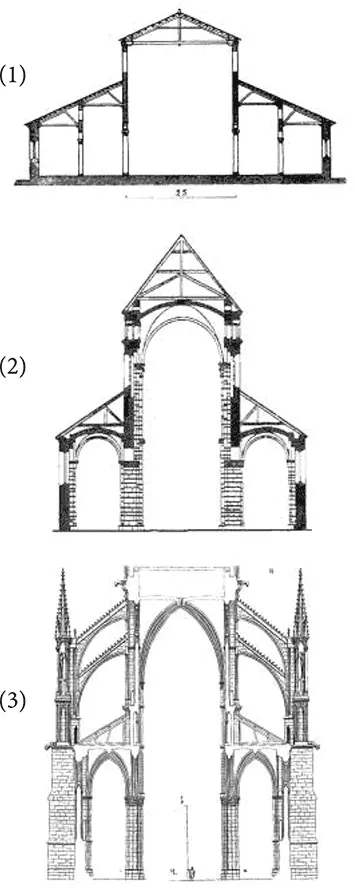

Рис. 2.27. Эволюция базилики в разрезах: (1) раннехристианские постройки (базилика Сан-Паоло-фуори-ле-Мура в Риме); (2) романские храмы (Шпайерский собор в Германии); (3) готические соборы (Реймсский собор во Франции) [59] Источники: (1) Choisy A. Histoire de L’Architecture. T. II. Paris: Gauthier-Villars; Impremiur-Libraire, 1899. P. 7; (2) http://vayaz.ru/news/3-0-6 (последнее обращение 6 декабря 2014); (3) Viollet-le-Duc E. Dictionnaire raisonné de l’architecture française du XIe au XVIe siècle. T. II. Paris: B. Bance, 1854. P. 321. По чертежам-разрезам можно проследить эволюцию базиликального типа зданий от эпохи к эпохе. Раннехристианская базилика перекрыта обычными деревянными стропилами (верхний чертеж). В романском соборе используются циркульные своды (средний чертеж). Наконец, готика демонстрирует все свои технологические достижения – стрельчатые арки и перекрытия, обладающие меньшим боковым распором; применение нервюрного каркаса, облегчающего горизонтальные конструкции; отдельно стоящие столбы контрфорсов, от которых к точкам опоры сводов перекинуты воспринимающие нагрузки мостики аркбутанов (нижний чертеж).

Эволюция базилики увлекла нас далеко – на целое тысячелетие – вперед от той эпохи, когда восхищенные открывшимися технологическими возможностями римляне изобретали все новые и новые способы перекрытия своих сооружений. Помимо конструкций, созданных из выстроенных в ряд арок, просто не мог не появиться еще один свод – круглый, как будто арку повернули вокруг вертикальной оси. Речь о куполе – полусферическом сооружении, без которого история мировой архитектуры была бы куда более бедной и скучной. Пространство под ним, что бы ни полагал строивший его зодчий, это всегда модель мира под сводом небесным, немного «планетарий», пусть даже и без звезд. Люди, собравшиеся под куполом, всегда в чем-то едины – в вере, в верности государству или в приверженности правосудию. Впрочем, современные купола могут перекрывать и объекты не столь возвышенного назначения, собирая под своими безопорными конструкциями взыскующих хлеба (на рынках) и зрелищ (на стадионах).

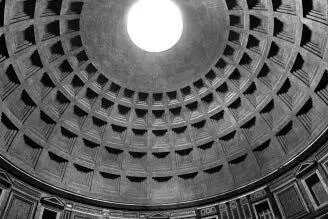

Рис. 2.28. Пантеон. Вид купола. Архитектор Аполлодор Дамасский (предположительно). 126 г. Рим, Италия [60] Фотография: Сергей Кавтарадзе Пантеон (др.-греч. πάνθειον – храм или место, посвященное всем богам, от др.-греч. πάντεζ – все и θεόζ – бог) – «храм всех богов» в Риме.

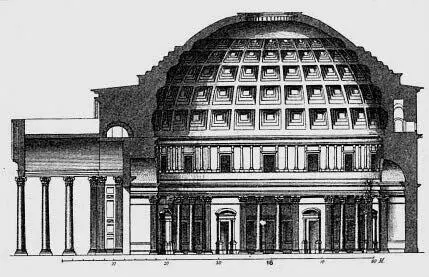

Рис. 2.29. Пантеон. Внутренний вид, разрез. Архитектор Аполлодор Дамасский (предположительно). 126 г. Рим, Италия [61] Чертеж: Bibliographisches Institut in Leipzig Источник: Meyers Konversationslexikon. Band 2. Autorenkollektiv, Verlag des Bibliographischen Instituts. Leipzig; Wien: Vierte Aufl age, 1885. S. 481–482 (Tab. Baukunst V). Внутренний диаметр купола Пантеона (43,3 м) стал своего рода знаковым технологическим достижением, на которое ориентировались архитекторы последующих поколений.

Как известно, сфера – самое совершенное геометрическое тело, наиболее рациональное (максимальный объем при минимальной площади поверхности) и наиболее «демократичное» (все точки поверхности равноудалены от центра). Соответственно, здания, предназначенные для институтов и организаций, призванных быть примером социального совершенства, почти всегда увенчаны полушарием купола. Разумеется, прежде всего это храмы. Но также и здания парламентов, где депутаты (избранники народа) – люди во всех отношениях безупречные и равноудаленные от соблазнов, даруемых властью, – день и ночь сочиняют муд рые законы. И, конечно же, это суды – храмы правосудия, где, согласно законам, восстанавливают попранное право.

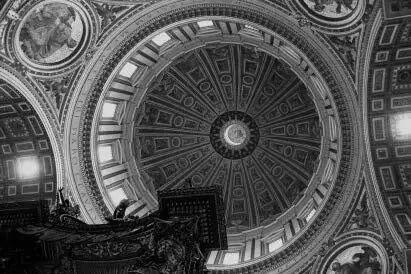

Рис. 2.30. Купол собора Святого Петра. Архитектор Микеланджело Буонарроти. 1546–1564 гг. Рим, Италия [62] Фотография: Сергей Кавтарадзе Внутренний диаметр еще одного выдающегося купола (собор Святого Петра в Риме) – 41,47 м, что несколько меньше, чем в Пантеоне. Зато он самый высокий – 136,57 м от пола до верхнего обреза креста.

Впрочем, купол – символ не только совершенства, но и совершённости, исполненности замысла зодчего и композиционной полноты сооружения. Здание может неостановимо стремиться кверху, как готический собор, либо быть твердо поставленным на землю, прижатым к ней тяжелым карнизом или аттиковым этажом , как ренессансный дворец. Купол же порождает в нас чувство гармонии. Он не отделяет здание от неба, а плавно поднимает к нему свое округлое тело, самый верх которого отмечен особым акцентом – башенкой светового фонаря, крестом, полумесяцем или просто флагштоком. Но одновременно купол завершает композицию, накрывает ее и венчает . («Венчающий» – частый и важный термин в описании архитектурных сооружений. Карнизы, купола, скульптуры, шпили венчают здание, знаменуя не только завершение процесса строительства, но и законченность композиции. Кстати, аттик – это стена, построенная как раз над венчающим карнизом, а аттиковый этаж, соответственно, – расположенный там же обитаемый ярус.)
