Сергей Кавтарадзе - Анатомия архитектуры. Семь книг о логике, форме и смысле

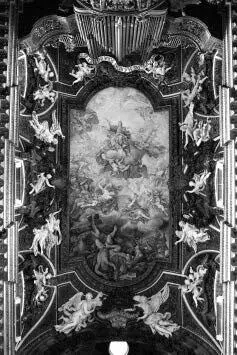

Рис. 2.15. Санта Мария делла Виттория. Архитектор Карло Мадерна. 1605–1620 гг. Рим, Италия [47] Фотография: Сергей Кавтарадзе Распалубки, врезанные в цилиндрический свод, не только способствуют его лучшей освещенности, но и усложняют ритмический рисунок и создают кривые красивых и сложных очертаний.

Во-вторых, если распалубки с четырех сторон включить в уже знакомый нам сомкнутый свод, то получится свод крещатый (точнее, распалубки дальше от центра трансформируются в цилиндрический свод на вертикальных стенах). Это хороший способ приукрасить ту самую, перекрытую четырьмя лотками, церквушку. Теперь в ней будет больше света и меньше нагрузка на стены, ведь под распалубкой их можно вообще не строить, сделав окно хоть до самой земли. Кроме того, в плане получается храм «под крестом», что само по себе должно нравиться исповедующим христианство.

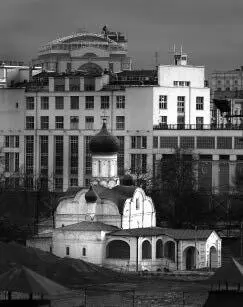

Рис. 2.16. Храм Зачатия святой праведной Анны «что в Углу» в Китай-городе. Середина XVI века. Москва, Россия [48] Фотография: Сергей Кавтарадзе Московский храм Зачатия святой праведной Анны «что в Углу» в Китай-городе – хрестоматийный пример применения крещатого свода в древнерусской архитектуре.

Впрочем, все вышесказанное не отражает главного достоинства распалубок как конструктивных элементов. Вернемся к скрещенным цилиндрическим сводам и теперь уберем нижнюю часть, то есть лотки. Четыре оставшихся распалубки составят красивую, немного похожую на цветок фигуру, что-то вроде беседки, опирающейся на четыре «ножки». Это так называемый крестовый свод (не стоит путать его с крещатым). Такому своду вообще не нужно опираться на стены, достаточно четырех колонн или столбов по углам. А стену можно не возводить совсем или сделать очень легкой и тонкой, а то и стеклянной – витражной, например. Конструкция здания, перекрытого такими сводами, в целом получается более надежной, даже в условиях войны. Ведь если стена между опорами будет разрушена (скажем, пушечным ядром или современным фугасом: и то, и другое, к сожалению, часто оставляет свой след в истории архитектуры), само здание устоит.

Разумеется, такой свод не может быть сколь угодно большим: у арки тоже есть прочностные пределы. Однако множество крестовых сводов можно составить вместе, перекрыв площадь любых размеров. Причем четыре соседних свода в каждом углу будут опираться лишь на одну общую опору. Конечно, в футбол в таком здании не поиграешь (колонны будут мешать), но для многого другого – для рынка и бани, для суда и зала приемов, для храмов, мечетей и синагог – это решение замечательно подойдет.

Рис. 2.17. Термы Диоклетиана. Строительство начато в 298 г. Рим, Италия [49] Фотография: Сергей Кавтарадзе Термы Диоклетиана – огромный комплекс древнеримских бань, построенный на рубеже III–IV веков. В XVI веке часть помещений была перестроена в церковь Санта-Мария-дельи-Анджели-э-деи-Мартири. Возможно, по проекту Микеланджело. Однако крестовые своды демонстрируют мастерство именно античных зодчих.

Будет уместным отметить, что главная техническая проблема арки – боковой распор – вполне присуща и сводам, которые тоже нужно подпирать с боков. С этой точки зрения крестовые своды также имеют преимущество, так как, составленные вместе, они взаимно гасят стремление своих конструкций «расползтись» и лишь крайние из них нуждаются в подпоре.

В принципе, архитектура как вид искусства очень удобна для понимания и изучения – в ней время от времени случаются выдающиеся события, например появляются замечательные сооружения или рождаются важные новации (все равно, технологические, декоративные, функциональные или какие-либо еще), которые потом долго, иногда веками или даже тысячелетиями, повторяются в последующих постройках. События такого рода становятся своеобразными маяками, помогающими легко ориентироваться в общей истории зодчества.

Так, например, от «маяка» к «маяку» можно проследить эволюцию типа западноевропейской христианской базилики. Это очень показательный пример того, какую важную роль в истории культуры способен играть сам факт выбора тех или иных строительных конструкций.

Базилика – слово греческого происхождения (βασιλική), первоначально означавшее «царский портик», можно сказать, «царский навес» (βασιλεως στοά). Неизвестно, как выглядели древнегреческие базилики, но, судя по всему, использовались они не как жилища царей, а, скорее, как место для отправления государевых дел, прежде всего судебных.

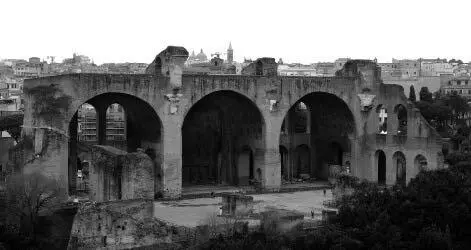

Рис. 2.18. Базилика Максенция и Константина на Римском форуме. IV век. Рим, Италия [50] Фотография: Сергей Кавтарадзе Император Константин насадил на копье голову своего соправителя Максенция, но их имена навеки остались стоящими рядом в названии выдающегося архитектурного сооружения. Базилика Максенция и Константина заложена в 308 г. императором Максенцием, а закончена его преемником Константином в 312 г.

Позже базиликами стали называть огромные здания в Древнем Риме. Их залы колоссальны даже по современным меркам. Они использовались в разных целях, всегда предполагавших скопление огромных масс людей, – для гуляний, для торговли и, опять-таки, для публичных судебных слушаний. Такая базилика обычно вытянута в длину и состоит из нескольких помещений, причем центральное – больше остальных. Если здание предназначалось для суда, то кресло судьи располагалось в специальной полукруглой пристройке – абсиде. Римские базилики были величественными сооружениями с толстыми стенами и грандиозными сводами (правда, встречались и плоские деревянные перекрытия), богато украшенными, в том числе и многочисленными колоннами из дорогих сортов камня.

Когда в IV веке н. э. христиане Рима сделались представителями государственной религии, им, еще недавно скрывавшим таинства веры в катакомбах, понадобилось множество новых вместительных храмов, достаточно представительных, чтобы привлекать языческие души, но конструктивно простых и сравнительно дешевых, так как на помпезные сводчатые сооружения попросту не хватало средств.

Так появился тип раннехристианской базилики – храма, чья композиция во многом заимствована у древнеримских судебных зданий (базиликой ее назвали позже, ввиду сходства с прототипом, очевидно). Прежде всего, такая базилика – это одно или несколько составленных вместе вытянутых пространств, хорошо приспособленных для торжественных церковных процессий. Их называют нефами , то есть кораблями (французское слово nef произошло от латинского navis – корабль). В принципе, храму достаточно и одного такого «корабля», но чаще бывает три или пять, причем центральный выше и шире остальных, а главное – светлее, потому что в его стенах под потолком прорезаны окна, расположенные выше крыш боковых нефов (верхнее, хорошо освещенное пространство главного нефа имеет свое название – клеристорий ). Продольные стены внутри здания опираются на аркады (иногда, но редко, на антаблементы), а те, в свою очередь, на колонны. Верующие поначалу располагались в пониженных и сравнительно темных боковых «кораблях», а по центральному, залитому светом, торжественно шествовали священнослужители.
