5.1.1. Общая информация

Водонагреватели являются приборами автономного снабжения горячей водой. В зависимости от источника подогрева воды водонагреватели бывают газовые и электрические. Кроме того, водонагреватели делят на проточные, накопительные и комбинированные.

5.1.2. Проточные водонагреватели

Проточные водонагреватели подключаются к системе водоснабжения дома и работают в непрерывном режиме, обеспечивая постоянную подачу горячей воды. Вода сразу становится горячей, проходя через специальную колбу с ТЭНом. Такие устройства компактны, их можно установить под раковиной или в стояке. Проточные водонагреватели потребляют много электричества из-за необходимости поддержания высокой температуры для нагрева воды при ее движении. Поэтому водонагреватель данного типа отличается довольно значительным энергопотреблением при небольшой производительности. К этим устройствам требуется прокладывать отдельный электрический кабель с заземлением от основного щитка.

Существуют проточные водонагреватели как для однофазной (их мощность обычно не превосходит 7,0 кВт), так и для трехфазной сети (наиболее распространены модели мощностью от 7,0 до 12,0 кВт) [1].

Большинство водонагревателей оснащено системой автоматического включения водозабора. Водонагреватели этого типа (рис. 5.1) позволяют набрать полную ванную горячей воды. Но их реально можно установить только там, где есть силовой кабель для электроплиты. Еще один недостаток: такой водонагреватель не может обеспечить теплой водой несколько точек одновременно. Следовательно, если кто-то принимает ванну, мыть посуду уже нельзя.

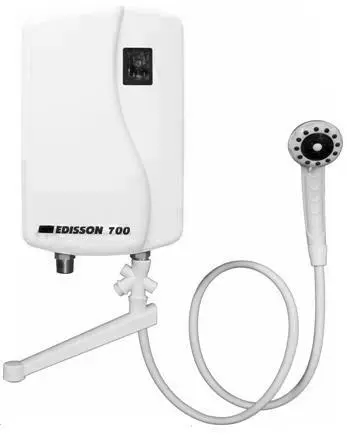

Рис. 5.1. Электрический проточный водонагреватель с душем и Edisson 7.0

Технические характеристики водонагревателя Edisson 7.0:

• напряжение питающей сети – 220 В;

• род тока – переменный;

• мощность потребляемая – не более 7,0 кВт;

• класс защиты от поражения электрическим током – 1;

• степень защиты от влаги – брызгозащитное;

• минимально допустимое давление на входе – 0,03 МПа;

• производительность – 4,5 л/мин.;

• максимальная температура – 50 °C.

Объем производимой горячей воды определяется теплопроизводительностью аппарата, а температура на выходе зависит от температуры подводимой холодной воды, мощности прибора и расхода воды. Электроэнергия потребляется только во время получения горячей воды: при открытии крана водонагреватель автоматически включается, а при закрытии – выключается.

Потребительско-эксплуатационные характеристики проточных водонагревателей в первую очередь зависят от мощности самого водонагревателя [2]. К примеру, проточный электроводонагреватель мощностью 3–3,5 кВт способен дать не более 2 л в минуту при температуре 45 °C. Этого конечно, хватит, чтобы вымыть посуду, но ни о каком комфорте речи быть не может.

Проточный водонагреватель мощностью 5–5,5 кВт обеспечит поток воды 3–4 л в минуту при температуре воды 45 °C. При таком расходе воды мыть посуду более чем комфортно. Можно даже принять душ, но лучше все-таки установить проточный электроводонагреватель мощностью 7-10 кВт, который обеспечит поток воды 5–7 л в минуту при температуре воды 45 °C. Стоимость проточных водонагревателей указанных мощностей находится в пределах 12505350 руб. Но при желании можно найти модели и за 10–15 тыс. руб.

Некоторые модели, стоимостью свыше 3500 руб. имеют дисплеи для отображения сервисной информации. В продаже есть электрические проточные водонагреватели как с электронным, так и с гидравлическим управлением.

На рынке проточных электрических водонагревателей России можно купить модели следующих производителей: Atmor (Израиль), Timberk (Швеция), Edisson, Ariston и Siemens, "Десолт" (Россия) и др. Ассортимент проточных водонагревателей можно посмотреть в интернет-магазине "Техника на дом" (http://www.texnikanadom.ru/index.php?categoryID=49&offset=0).

5.1.3. Накопительные водонагреватели

Накопительные водонагреватели, так же как и проточные, подключаются к квартирной системе водоснабжения. В систему водоснабжения вода может поступать из отдельного резервуара, закачиваться из колодца или из скважины. Вода в таком приборе нагревается до определенной температуры, а потом расходуется, (табл. 5.1). Хотя газовые водонагреватели дороже электрических, но эксплуатационные расходы последних выше.

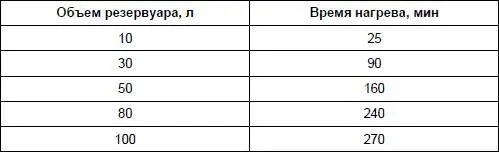

Таблица 5.1. Время нагрева воды ТЭНом мощностью 1,2 кВт

Иногда можно встретить термин «бойлер»: «бойлер газовый», «бойлер электрический», «бойлер Ariston». От обычного водонагревателя бойлер отличается значительно большим объемом. Подобные аппараты применяют на производстве, в больших загородных домах и гостиницах. Мощность бойлера бывает от 1,2 до 2,4 кВт, а объем от 15 до 200 л.

Недостатком бойлеров являются их значительные габариты, например 100-литровый водонагреватель не удастся спрятать в стояк. Его можно установить только в достаточно просторной ванной. Производители компенсируют большие габариты разнообразием форм и конфигураций. Водонагреватели бывают квадратными, прямоугольными, цилиндрическими. Существуют и аппараты небольших размеров, например 15-литровые, но тогда вода будет расходоваться быстрее, и одновременно включить кран на кухне и в ванной не получится.

Принцип работы водонагревателя электрического накопительного типа заключается в том, что сначала резервуар заполняется водой, а затем нагревается. Время нагрева воды напрямую зависит от емкости резервуара и может составлять от 30 мин до 8 ч. Конструкция электрического водонагревателя накопительного типа оснащена антикоррозийной системой, термостатом и предохранительным клапаном (рис. 5.2). Корпус резервуара имеет изоляционное покрытие. По конструкции водонагреватель может быть горизонтальным либо вертикальным.

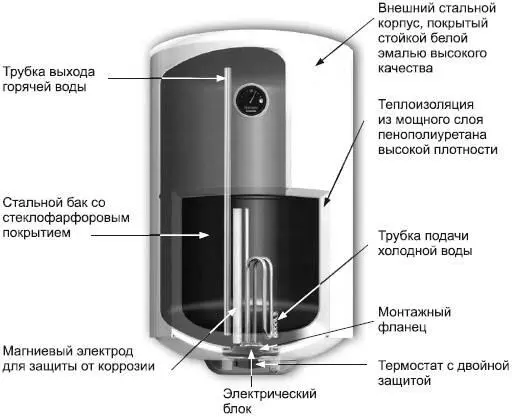

Рис. 5.2. Устройство электрического накопительного водонагревателя Thermex

Достоинства накопительных водонагревателей:

• возможность создания полностью автономной системы горячего водоснабжения;

• возможность разового расходования большого объема подготовленной горячей воды;

• использование стандартной электропроводки благодаря сравнительно небольшой мощности нагревательного элемента;

• возможность подключения к нескольким штатным смесителям.

Накопительные водонагреватели Thermex производятся как в вертикальном, так и в горизонтальном исполнении [3]. Вертикальные водонагреватели пользуются большим спросом во всем мире. Их легко установить и подключить в желаемом месте вашей квартиры или дома. В небольшом и высоком помещении такой водонагреватель поместится без труда. Горизонтальные накопительные водонагреватели Thermex также просты при монтаже и эксплуатации. Их небольшие размеры позволяют выбрать наиболее оптимальное и удобное расположение. Это идеальный вариант для установки под крышей или потолком, а также там, где ограничено вертикальное пространство.
