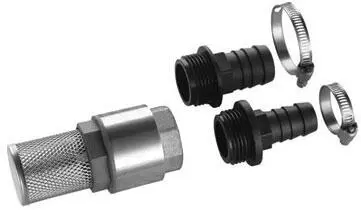

Рис. 4.21. Входной фильтр с обратным клапаном (Premium) компании Karcher (Германия)

При выборе автоматической насосной станции в первую очередь ориентируются на такие ее основные характеристики:

• производительность (расход) – объем перекачиваемой воды за определенный промежуток времени (м3/ч);

• напор – высота столба воды (м);

• максимальная глубина (высота) всасывания (м);

• мощность (Вт).

Производительность Q, напор Н и максимальная глубина (высота) h всасывания воды взаимосвязаны (рис. 4.22).

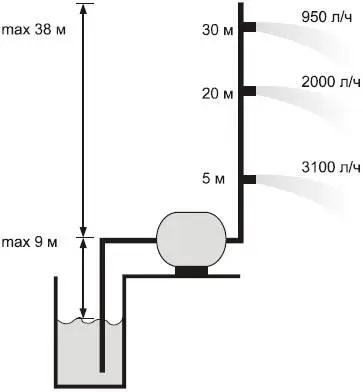

Рис. 4.22. Зависимость между производительностью Q, напором Н и максимальной глубиной (высотой) h всасывания воды насосной станцией компании Alko

В паспорте насосной станции связь напора Н с производительностью Q представляется в виде графика (рис. 4.23).

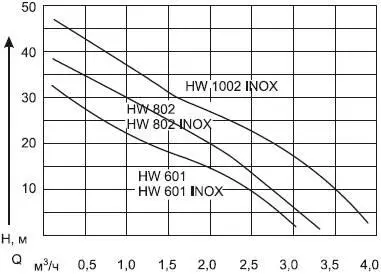

Рис. 4.23. Зависимость напора насоса от его производительности для 5 моделей насосных станции компании Alko

Производительность Q определяется в зависимости от числа человек, проживающих в загородном доме, и их потребностей (табл. 4.3).

Общий расход воды определяют как сумму отдельных расходов источников водоразбора: Q = Σ Qi [13].

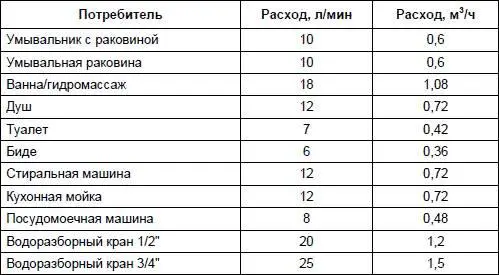

Таблица 4.3. Некоторые объемы потребления воды в загородном доме

Расход холодной воды на приготовление пищи и на смыв в санузле обычно не превышает 100 л в сутки. Больше всего воды требуется для мытья в ванне. Поэтому за рубежом в загородных домах предпочитают душевые кабины в сочетании с сауной, не нуждающейся в воде, тем самым существенно сокращая ее расход.

Требуемый напор H (м) воды в водопроводе можно оценить по такой упрощенной формуле [14, 15]:

H = Hgeo + k x L + Hmin,

где Hgeo – геометрическая высота от уровня воды в источнике до самой высокой точки водоразбора, м; L – длина всасывающей и нагнетательной труб, м; k – общее гидравлическое сопротивление трубопровода, включая колена, соединения, клапаны и т. д. (обычно принимают к = 0,2); Hmin – минимальное требуемое давление на водоразборе (можно принять Hmin = 10 м).

Стандартные параметры станции для загородного дома с санузлом, ванной и стиральной машиной: производительность 5-10 м3/ч и напор до 40 м.

Необходимая мощность насосной станции (м3/ч) зависит от глубины водозабора: чем ниже приходится брать воду, тем большей должна быть мощность.

Только рассчитав все эти базовые показатели ("рабочую точку"), можно выбрать насосную станцию по каталогу. При этом рабочая точка должна лежать в середине рабочей диаграммы. Выбранная модель автоматической насосной станции по мощности должна иметь запас, а по производительности быть немного меньше дебета источника. Если насосная станция будет качать больше, чем сможет дать скважина или колодец, то вода пойдет с землей, а потом и вовсе перестанет течь.

При покупке станции необходимо обратить внимание на ее габариты, особенно, если она будет устанавливаться на колодец. Подумайте, войдет ли станция в уже имеющийся домик и легко ли будет ее обслуживать?

4.4.1. Модели насосных станций

На отечественном рынке представлено насосное оборудование различных фирм: Alko, Gardena, Karcher, Metabo, Pedrollo, Saer, Grundfos, Aquatica, Elpumps, Sprut, Vinco, Wilo и др. Все эти насосные станции отличаются функциями, сроками гарантии и материалами, из которых изготовлены их узлы.

При покупке насосной станции следует обратить внимание на длительность гарантии, предоставляемой фирмой-производителем. Изготовитель качественных насосов уверен в своей продукции и поэтому вместо стандартных 12 месяцев, которые необходимы по закону, дает гарантию намного дольше, например на все насосы Alko гарантия 3 года!

В качестве примера на рис. 4.24 приведен общий вид, а в табл. 4.4 даны характеристики автоматических насосных станций для дома и сада немецкой компании Alko (http://www.al-ko.com.ru/).

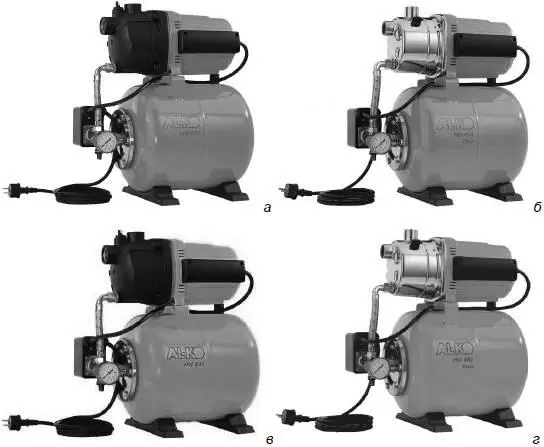

Рис. 4.24. Внешний вид моделей автоматических насосных станций Alko для дома и сада: а – HW 601; б – HW 601 Inox; в – HW 802; г – HW 802 Inox

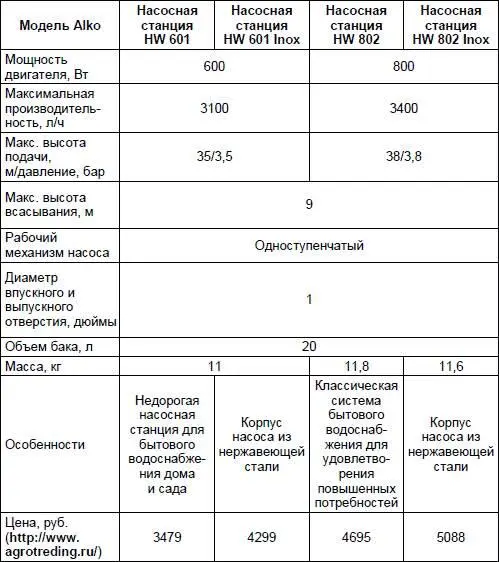

Таблица 4.4. Автоматические насосные станции Alko для дома и сада

Компания Alko рекомендует установку на модели своих насосных станций предварительных фильтров для очистки всасываемой воды от крупных фракций. Фильтр покупают отдельно. В комплект, кроме самого фильтра и пластмассового картриджа, входят три ниппеля 1"/1" разной длины, для подсоединения к всасывающему патрубку насосной станции (рис. 4.25).

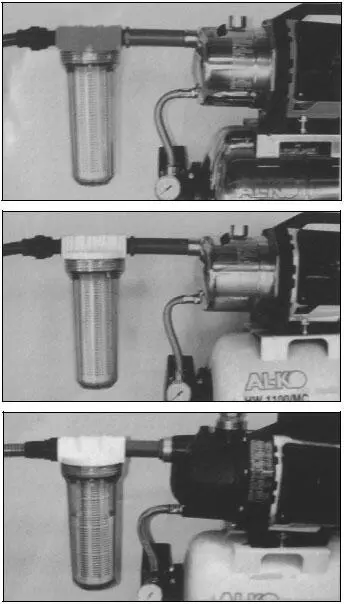

Рис. 4.25. Подсоединение предварительного фильтра компании Alko ниппелями разной длины

Отметим еще некоторые модели насосных станций немецкой компании Karcher для организации водоснабжения в частных домах. Отличительные особенности этих станций: небольшие габариты и наличие ручки для переноски. Внешний вид насосных станций Karcher представлен на рис. 4.26.

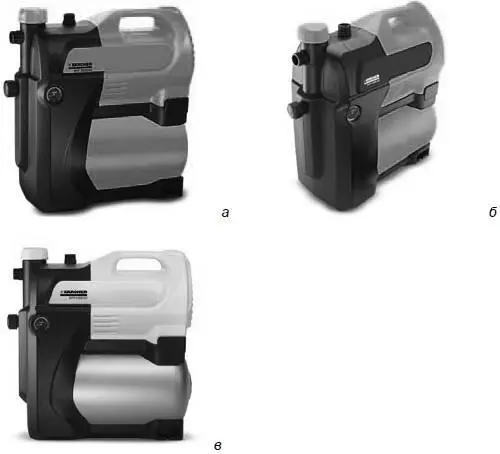

Рис. 4.26. Внешний вид автоматических насосных станций компании Karcher для дома и сада: а – BPP 3000/42; б – BPP 4000/48; в – BPP 4500/50

Насосные станции Karcher имеют электронное управление (ВРЕ), защиту от сухого хода, регулировки времени работы и простоя, удобную в управлении панель с дисплеем, на котором отображается вся важнейшая информация. За счет компактного размера станцию можно использовать в качестве садового насоса для орошения. Повышенный комфорт для пользователя достигается за счет низкого уровня шума и потребления энергии.

Компактная конструкция станций обеспечивает их удобную эксплуатацию на ограниченных пространствах. Аппараты оснащены обратным клапаном, фильтром грубой очистки и встроенным дисплеем. В табл. 4.5 приведены характеристики некоторых моделей автоматических насосных станций известной немецкой компании Karcher.

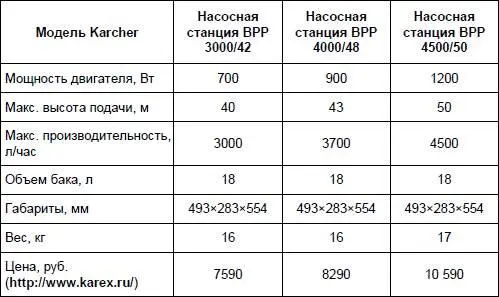

Таблица 4.5. Насосные станции Karcher

Заметим, что на рынке насосных станций СНГ присутствует также продукция российской компании «Джилекс», занимающейся производством насосного оборудования с 1993 года (г. Климовск, http://www.jeelex.ru/). Эта компания выпускает насосные станции «Джамбо», которые идеально приспособлены для работы в России, а по качеству успешно конкурируют с европейскими производителями. Стоимость насосов этой компании, в зависимости от модели, от 4100 до 10 400 руб.
