Сегодня на рынке представлены разнообразные фасонные детали для металлопластиковых систем. Для монтажа металлопластиковых труб наиболее распространены две группы фитингов: компрессионные фитинги и пресс-фитинги (рис. 4.8).

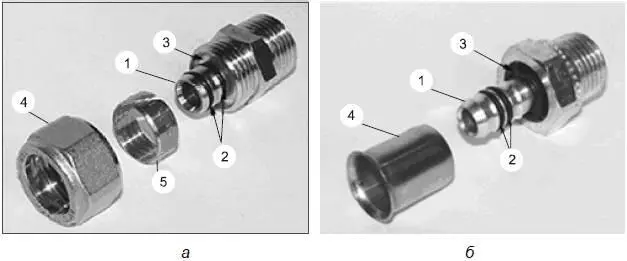

Рис. 4.8. Компрессионный фитинг (а) и пресс-фитинг (б): 1 —"завершенный" штуцер; 2 – резиновые уплотнительные кольца; 3 —диэлектрическая прокладка; 4 – резьбовая гайка (а) или пресс-гильза (б); 5 – обжимное кольцо

Одно из самых надежных соединений для металлопластиковых труб – пресс-соединение (пресс-фитинговое соединение). Надежность достигается обжимом металлопластиковой трубы вокруг штуцера фитинга нержавеющей гильзой. У каждого производителя пресс-фитингов есть свой профиль обжима. Для обжима используют или инструмент производителя пресс-фитингов, или пресс-инструмент REMS со специальным профилем, соответствующим данному фитингу.

4.3.2. Инструменты для монтажа

Для монтажа пресс-фитинга помимо калибровки необходим электрический, пневматический или ручной пресс-инструмент. Пресс-фитинги являются неразъемными, не требуют дальнейшего обслуживания, влияние человеческого фактора на качество монтажа сведено к минимуму. Все это позволяет осуществлять не только открытую прокладку металлопластиковых труб, но и скрытую: в полу, стенах, потолке.

Наиболее прост монтаж обжимных фитингов, при этом практически не требуется специальных навыков и опыта. Однако для монтажа необходим определенный набор специальных оригинальных инструментов:

• труборез;

• кондуктор пружинный внешний;

• калибратор;

• два разводных ключа, желательно фирменных.

Металлопластиковые трубы поставляются в рулонах по 40–60 м, и для того, чтобы от него отрезать должным образом трубу нужной длины, необходим специальный инструмент – "труборез" (рис. 4.9). Труборез предназначен для поперечного разрезания металлопластиковой и пластиковой трубы. Он обеспечивает строгую перпендикулярность разреза труб с наружным диаметром до 33 мм. Внешне инструмент напоминает садовые ножницы. Выпускают труборезы со сменными лезвиями, например резак пистолетный VALTEC.

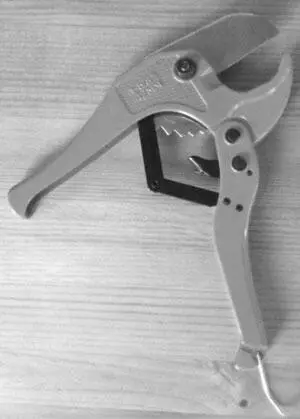

Рис. 4.9. Ножницы-труборез для поперечной резки металлопластиковых труб

Для изгиба металлопластиковых труб с радиусом, равным трем или более наружным диаметрам, применяют кондукторы различной конструкции. Наружные кондукторы, в частности, выпускают для труб с наружными диаметрами 16 и 20 мм (рис. 4.10).

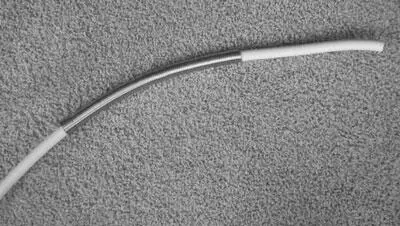

Рис. 4.10. Кондуктор пружинный наружный, одетый на металлопластиковую трубу для изгиба

Металлопластиковую трубу перед одеванием на штуцер фитинга необходимо откалибровать. В продаже имеется несколько моделей калибраторов. Калибратор нужно подбирать исходя из диаметра трубы. Информацию о внутреннем диаметре трубы можно узнать у продавца или на этикетке. На рис. 4.11 представлен калибратор пластиковый с тремя калибрами 16/20/26 мм и интегрированными ножами для снятия фаски. Ножи калибратора позволяют одновременно с калибровкой снимать фаску с внутреннего слоя трубы для предохранения уплотнительных колец фитинга от повреждения и сдвига. Применение данного инструмента позволяет расширить металлопластиковую трубу для лучшего монтажа фитинга. Заметим, что в продаже есть и другие конструкции калибраторов.

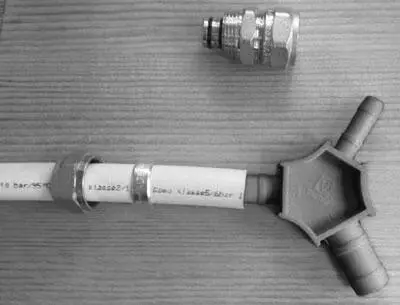

Рис. 4.11. Калибратор пластиковый с тремя калибрами 16/20/26 мм и интегрированными ножами для металлопластиковой трубы

Закрутить фитинг можно двумя обычными разводными ключами. Однако специалисты рекомендуют пользоваться для этих целей специальными ключами [11], позволяющими выполнить монтаж аккуратно и без повреждения монтируемых деталей (рис. 4.12).

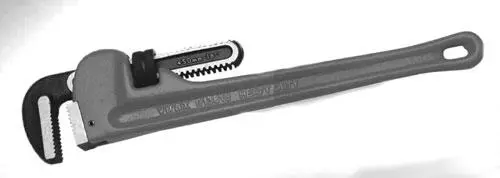

Рис. 4.12. Разводной ключ французской фирмы VIRAX для монтажа металлопластиковых труб

Винтовое соединение металлопластиковых труб, как уже было сказано, монтируют с помощью двух разводных ключей. Одним ключом затягивают гайку, а вторым оказывают противодействие. Чтобы облегчить введение уплотнительных колец и продлить срок службы фитинга, используют силиконовую смазку. При этом запрещается применять минеральные масла или другие нефтепродукты. Обычно смазка входит в ассортимент продукции, выпускаемой производителями металлопластиковых труб.

Основные требования по монтажу металлопластиковых труб:

• Металлопластиковые трубы следует монтировать при температуре окружающей среды не ниже 10 °C.

• Если бухты хранились или перевозились при отрицательной температуре, то перед раскаткой их необходимо выдержать при температуре, допустимой для монтажа, в течение суток.

• Непосредственно к монтажу труб следует приступать лишь после того, как на объекте закончены все сварочные работы, установлены элементы крепления, а при открытой прокладке завершены отделочные работы.

• При монтаже металлопластиковых труб не допускаются сплющивания и переломы трубы, если излом все-таки произошел, разрешается один раз на данном участке выправить трубопровод деревянным или резиновым молотком.

• Необходимо следить, чтобы труба не перекручивалась и не испытывала горизонтальных напряжений; во избежание ее засорения свободные концы нужно закрывать заглушками.

• Изгибать трубу без применения специальных пружин можно лишь в случае, если радиус изгиба составляет не менее пяти ее наружных диаметров (пружины, предохраняя трубы от излома, позволяют производить сгиб с меньшим радиусом), для точного сгибания следует применять трубогибы с матричными сегментами.

• Запрещено встраивать соединительные, обжимные фитинги в строительные конструкции (в стены, стяжку, полы, замоноличивать). Они всегда должны быть видны и доступны.

• После окончания монтажа систему, собранную из металлопластиковых труб, следует опрессовать давлением, в 1,5 раза превышающим рабочее.

Последовательность монтажа металлопластиковых труб с помощью фитингов:

1. Отрезать трубу (под углом 90°) специальным резаком.

2. Откалибровать трубу и снять фаску.

3. Надеть на трубу гайку и разрезное кольцо обжимного фитинга или гильзу пресс-фитинга.

4. Вставить в трубу штуцер фитинга, не повреждая уплотнительных колец.
