5. Зажать гильзу пресс-инструментом или завернуть гайку ключом.

4.3.3. Монтаж водопровода

После того как собран соответствующий комплект материалов, деталей и инструментов для водопровода, можно начинать его монтаж. Сначала нужно определить, на каком расстоянии от пола будут находиться трубы. Карандашом с помощью уровня на стене проводят линии, по которым затем будут проложены трубы холодной и теплой воды. На линиях ставят метки там, где будут закреплены саморезами клицы для крепления металлопластиковых труб (рис. 4.13).

Рис 413 Элементы крепления металлопластиковых труб а крепление клицы - фото 144

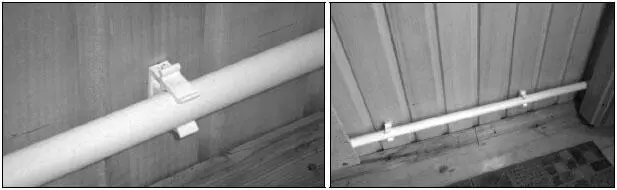

Рис. 4.13. Элементы крепления металлопластиковых труб: а – крепление клицы саморезом, б – крепление клицы в дюпеле

Элементы крепления труб выбирают исходя из ассортимента магазина и особенностей стен, вдоль которых пройдут трубы. Для деревянных стен предпочтительней клицы под саморез, т. к. их установка довольно проста и требует мало времени (рис. 4.14).

Рис 414 Крепление металлопластиковых труб в клицах закрепленных саморезом - фото 145

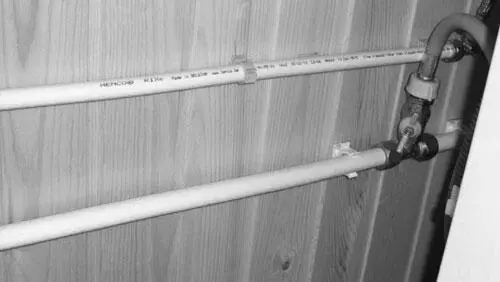

Рис. 4.14. Крепление металлопластиковых труб в клицах, закрепленных саморезом

На проведенных линиях необходимо отметить границы расположения тройников и конечных муфт с внешней резьбой, а также расположение фильтров. Требуемое расстояние между клицами определяют опытным путем. Для жесткости конструкции клицы обязательно нужно установить по границам тройников и перед конечными муфтами (рис. 4.15).

Рис 415 Крепление металлопластиковых труб теплой вверху и холодной внизу - фото 146

Рис. 4.15. Крепление металлопластиковых труб теплой (вверху) и холодной (внизу) воды

После этого можно нарезать труборезом требуемые длины труб для холодной и теплой воды. Технология резки металлопластиковых труб труборезом показана на рис. 4.16.

Рис 416 Технология резки металлопластиковых труб труборезом Нарезанные трубы - фото 147

Рис. 4.16. Технология резки металлопластиковых труб труборезом

Нарезанные трубы калибруют и снимают фаску. На определенные отрезки труб надевают гайки и разрезные кольца. Осторожно вставляют в каждую трубу штуцер фитинга и гаечным ключом закручивают гайки. Устанавливают тройники и прикручивают на них шаровые краны, используя для уплотнения лен. Собранный таким образом водопровод крепят в клицах.

В отведенном месте крепят два фильтра, в данном варианте они установлены за душевой кабинкой. К фильтрам, душевой кабинке, водонагревателю, смесителю на кухне, стиральной машинке и муфтам с наружной резьбой подсоединяют гибкие подводки (рис. 4.17).

Рис 417 Фильтры и душевая кабинка соединенные гибкими подводками с наружной - фото 148

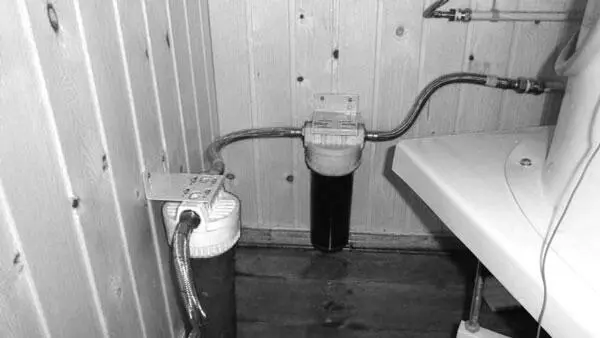

Рис. 4.17. Фильтры и душевая кабинка, соединенные гибкими подводками с наружной резьбой муфт металлопластикового водопровода

Закончив сборку водопровода в доме, перекрывают все шаровые краны и начинают монтировать под домом узел для подключения водонасосной станции (рис. 4.18).

Рис 418 Узел подключения шланга насосной станции в сборе и его крепление В - фото 149

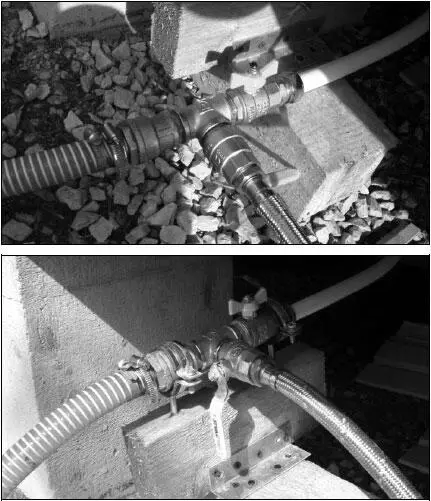

Рис. 4.18. Узел подключения шланга насосной станции в сборе и его крепление

В данном проекте системы водоснабжения загородного дома узел подключения насосной станции расположен под верандой дома в техническом окне недалеко от колодца (рис. 4.19).

Рис 419 Техническое окно с узлом подключения насосной станции Теперь - фото 150

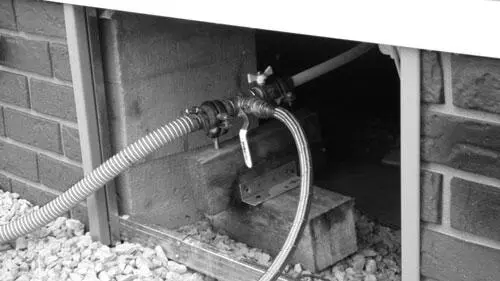

Рис. 4.19. Техническое окно с узлом подключения насосной станции

Теперь необходимо осуществить подачу воды из источника с помощью погружного или поверхностного насоса. Поверхностные насосы устанавливают прямо на колодце или в коттедже, в техническом помещении. В скважину или в колодец прокладывают трубопровод, по которому закачивают воду.

Эксперты отмечают, что длина трубопровода не должна превышать 200–300 м, а глубина забора воды должна быть не более 8 м. Для более глубоких скважин поверхностные насосы неэффективны. Если водоносный горизонт залегает на глубине более 8 м, то целесообразно установить погружной насос [12].

4.4. Выбор насосной станции

Подвод воды из колодца к дому значительно дешевле, чем от глубокой скважины. В первую очередь это связано с умеренной стоимостью колодезных насосов. Современные насосные станции обеспечивают автоматическое включение (выключение) насоса при открытии (закрытии) крана в доме и повышают давление воды.

Конструктивно автоматическая насосная станция представляет собой самовсасывающий центробежный насос, соединенный гибкой подводкой с гидроаккумулятором и реле давления, которое управляет насосом (рис. 4.20). Поверхностный насос осуществляет забор воды из открытого источника и подачу ее под давлением в гидроаккумулятор – мембранный напорный бак с водой. Давление в водопроводе создает гидроаккумулятор. Мембранный бак (герметичный металлический сосуд) разделен мембраной на две части: одна часть бака заполнена воздухом под давлением, а во вторую насос закачивает воду. С помощью реле заранее задается верхний предел давления, до которого сжимается воздух в мембранном баке и, соответственно, вода в системе водоснабжения. Когда установленное давление достигнуто, насос отключается. Теперь можно использовать воду, накопленную в мембранном баке. Если расход воды небольшой, то насос каждый раз включаться не будет, и вода будет поступать из бака под давлением закачанного воздуха. И только когда давление воздуха достигнет своего нижнего значения, насос снова включится. Наличие гидроаккумулятора оберегает насос от работы в режиме частых включений/выключений.

Рис 420 Общее устройство автоматической насосной станции Установочные - фото 151

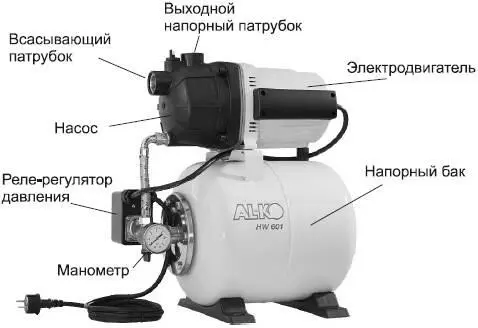

Рис. 4.20. Общее устройство автоматической насосной станции

Установочные значения для реле давления задает изготовитель станции. Владелец может изменить эти значения, например чтобы поднять напор в системе.

Главный плюс автоматической насосной станции состоит в том, что она может работать самостоятельно, при наличии воды в источнике и электричества, т. е. большую часть времени присматривать за ней не нужно.

Насосная станция охлаждается за счет циркулирующей жидкости. В случае перегрева двигателя насос автоматически отключается. По прошествии небольшого промежутка времени, после остановки, насос начинает работать снова.

В автоматических насосных станциях, как правило, на конце всасывающей трубы или шланга устанавливают обратный клапан с входным фильтром (рис. 4.21). Этот узел крепится на шланге хомутом и легко снимается. Обратный клапан защищает насос от всасывания "всухую", что повышает безопасность и продлевает срок эксплуатации насоса. Входной фильтр предотвращает от загрязнений обратный клапан и насос.
