Механический картридж заменяют при снижении напора исходной воды не реже, чем один раз в 3–6 месяцев. Для замены картриджа необходимо:

• перекрыть подачу воды и сбросить давление в корпусе, открыв любой водопроводный кран после фильтра;

• подставить под фильтр емкость для приема остаточной воды объемом не менее 1 л;

• отвернуть корпус от крышки с помощью ключа;

• удалить старый картридж, при необходимости промыть корпус и крышку, установить новый картридж и затянуть корпус; уплотнительное кольцо крышки желательно смазать силиконовой смазкой (но не герметиком!) или вазелином;

• подать воду и проверить систему на герметичность.

4.3. Конструкция трубопровода

Если в качестве источника водоснабжения загородного дома выбран колодец, то и от него необходимо провести водопровод. Один из вариантов несложной конструкции водопровода на период «весна-лето-осень» может быть следующим. Автоматическую насосную станцию устанавливают на колодце. Воду подают со станции по гибкому шлангу 030 мм к распределительному узлу, находящемуся в доступном месте возле дома, а уже оттуда в водопроводную систему дома. Электрическое питание насосная станция получает по удлинителю, включенному во внешнюю розетку во дворе. Перед заморозками насосную станцию легко демонтировать и слить воду с водопроводной системы. Схема предложенной системы водоснабжения загородного дома представлена на рис. 4.6.

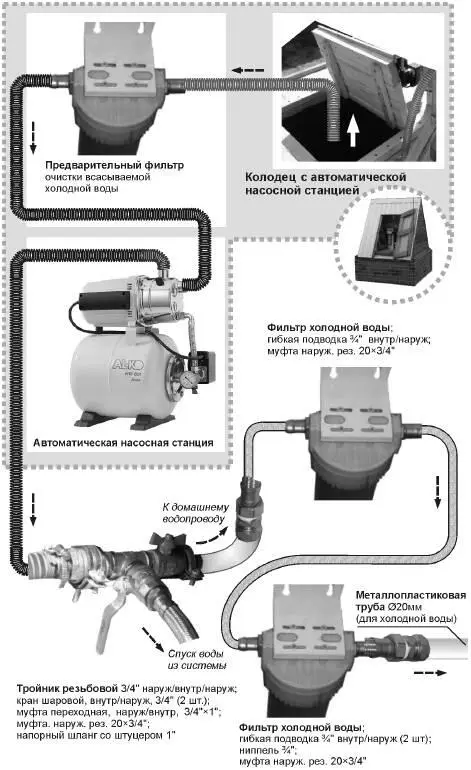

Рис. 4.6. Схема варианта системы водоснабжения загородного дома (начало)

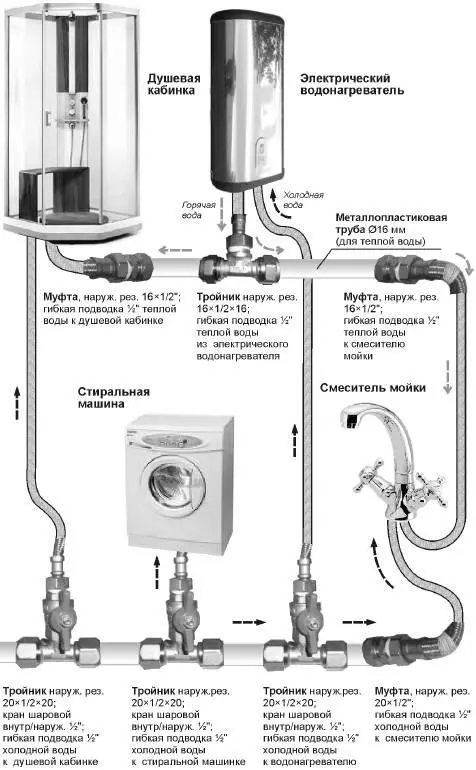

Рис. 4.6. Схема варианта системы водоснабжения загородного дома (окончание)

Для трубопровода в доме выбраны металлопластиковые трубы, т. к. они не подвержены коррозии, легко монтируются и почти не обладают сопротивлением напору [6]. Наиболее часто используют трубы диаметром 16, 20 и 26 мм. Такие сечения позволяют обойтись меньшими расходами на прокладку и сохранить оптимальную скорость потока, не выше 4 м/с. В данном проекте водопровода для подачи холодной воды выбраны металлопластиковые трубы 020 мм, а для теплой воды 016 мм, с учетом того, что вода поступает из водонагревателя. Как показывает практика, при таких диаметрах напор холодной и теплой воды хороший.

Всевозможные тройники, ниппели, угольники, муфты и т. п. лучше ставить латунные или хромированные, их большой выбор на строительных рынках и они вполне приличного качества [7–9]. Применять изделия из черного металла или оцинкованные нецелесообразно.

Спецификация системы водоснабжения загородного дома, согласно рис. 4.6, приведена в табл. 4.2.

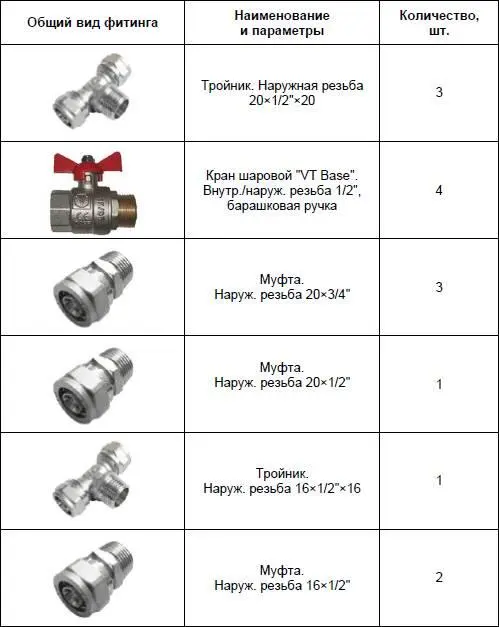

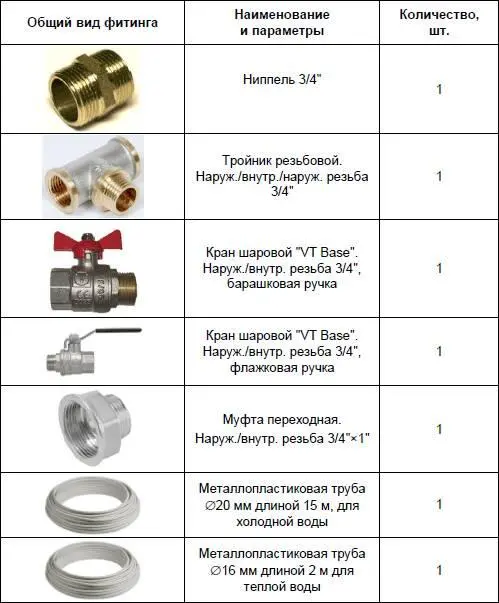

Таблица 4.2. Спецификация системы водоснабжения загородного дома по рис. 4.6

Помимо, деталей, указанных в табл. 4.2, для подключения к водопроводу понадобятся следующие гибкие подводки:

• к душевой кабинке (1/2", внутр./внутр., 2 шт.);

• к водонагревателю для подачи холодной воды (1/2", внутр./ внутр., 2 шт.);

• для спуска холодной воды из водонагревателя минуя обратный клапан (1/2", внутр./внутр., 1 шт.);

• для стиральной машинки (оригинальная подводка, 1 шт.);

• к смесительному крану на кухне (1/2", внутр./наруж., 2 шт.);

• к фильтрам (3/4", внутр./наруж., 3 шт.);

• для спуска воды из водопроводной системы дома (3/4", внутр./внутр., 1 шт.).

4.3.1 Монтаж металлопластиковых трубопроводов

Для водопроводной системы загородного дома лучше выбрать металлопластиковые трубы, т. к. они технологичны при монтаже. Эти трубы легко гнутся, не требуют точной подгонки линейных размеров и без дополнительных приспособлений сохраняют ту форму, которую придал им монтажник.

Особенности металлопластиковых труб

Металлопластиковые трубы сочетают в себе преимущества пластмассы и металла [10]. Они представляют собой многослойную конструкцию, которая состоит из внутреннего и внешнего слоя сшитого полиэтилена и промежуточного слоя из алюминия (рис. 4.7). Алюминиевый слой армирует металлопластиковую трубу и препятствует попаданию кислорода воздуха, защищая металлические части систем водоснабжения и отопления от преждевременного износа.

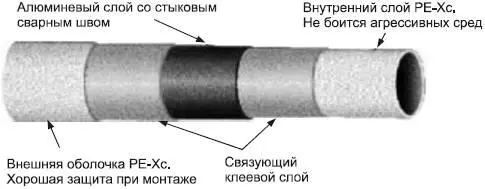

Рис. 4.7. Устройство металлопластиковой трубы и ее технические характеристики

Технические характеристики металлопластиковых труб:

• длительная температурная нагрузка – ~ 95 °C;

• кратковременная температурная нагрузка – ~ 110 °C;

• длительное рабочее давление – ~ 10 атм.;

• коэффициент теплового удлинения – 25·1/ °С;

• срок службы – ~ 50 лет;

• радиус изгиба – 5 диаметров.

Подключение и соединение труб с помощью специальных фитингов не требует нарезки резьбы или применения сварки и занимает мало времени. Специфика металлопластиковой трубы обусловливает необходимость бережного обращения с ней и строгого соблюдения монтажных технологий. Это особенно важно, поскольку в большинстве случаев правила требуют скрытой прокладки металлопластиковых трубопроводов, когда плохая герметичность крайне нежелательна.

Примечание

Фитинги (англ. fitting, от fit – прилаживать, монтировать, собирать) – элементы трубопровода, служащие для соединения его отдельных частей между собой.

Трубы из металлопластика отвечают строгим гигиеническим требованиям, сохраняя первоначальное качество транспортируемой жидкости. Эти трубы в 3–5 раз долговечнее стальных.

При монтаже металлопластиковых труб важно качество соединительных элементов. Необходимо применять лишь фитинги, соответствующие типу и размеру трубы. Западные изготовители снимают с себя ответственность за качество оборудования, когда их трубы соединяют не фирменными деталями.

Фитинги разных зарубежных фирм имеют свои особенности. Если это не винтовые соединения, которые монтируют с помощью обычных гаечных ключей, то для их установки необходим "фирменный" инструмент. Такие приспособления также входят в ассортимент производителей металлопластиковых труб. Соответствующую оснастку выпускают и специализированные компании. Например, Rothenberger производит аппараты для прессования фитингов, снабжая их сменными насадками для монтажа фитингов наиболее крупных фирм.
