♦ трехступенчатую с подачей газа потребителям по газопроводам газа трех давлений: высокого (до 6 кгс/см 2), среднего и низкого;

♦ многоступенчатую, при которой предусматривается подача по газопроводам газа четырех давлений: высокого (до 12 кгс/см 2), высокого (до 6 кгс/см 2), среднего и низкого.

Связь между газопроводами различных давлений, обеспечивающими газоснабжение города, осуществляется через газорегуляторные пункты (ГРП) или газорегуляторные установки (ГРУ). ГРП сооружается на территории городов и на территории промышленных, коммунальных и других предприятий, а ГРУ монтируют в помещениях, где расположены газопотребляющие установки.

Эксплуатацией систем газоснабжения городов, а также отпуском газа потребителям занимаются специализированные предприятия.

Системой водоснабжения называют комплекс сооружений и устройств, обеспечивающий снабжение водой всех потребителей в любое время суток в необходимом количестве и с требуемым качеством.

Задачами систем водоснабжения являются:

♦ добыча воды;

♦ при необходимости подача ее к местам обработки или очистки;

♦ хранение воды в специальных резервуарах;

♦ подача воды в водопроводную сеть к потребителям.

Организация систем водоснабжения происходит на основании сопоставления возможных вариантов с учетом особенностей городских территорий, требуемых расходов воды на разных этапах развития города, возможных источников водоснабжения, требований к напорам, качеству воды и обеспеченности ее подачи.

Централизованные системы водоснабжения городов по степени обеспеченности подачи воды подразделяются на следующие категории:

♦ 1-й категории, при которой допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30 % расчетного расхода и на производственные нужны до предела, устанавливаемого аварийным графиком. Длительность снижения подачи не должна превышать 3 суток. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается не более чем на 10 минут;

♦ 2-й категории, при которой величина допускаемого снижения подачи воды та же, что для 1-й категории, длительность снижения подачи не должна превышать 10 суток. Перерыв в подаче или снижение подачи ниже указанного предела – не более чем на 6 часов;

♦ 3-й категории, при которой величина допускаемого снижения подачи воды та же, что при 1-й категории, длительность снижения подачи не должна превышать 15 суток. Перерыв в подаче воды или снижение подачи ниже указанного предела – не более чем на 24 часа.

Объединенные хозяйственно-питьевые и производственные водопроводы городов при числе жителей в них более 50 тыс. человек следует относить к 1-й категории; от 5 тыс. до 50 тыс. – ко 2-й; а населенные пункты с числом жителей менее 5 тыс. – к 3-й категории.

Для организации водоснабжения городов используют различные источники природной пресной воды. Эти источники в зависимости от используемых вод делятся на поверхностные (водохранилища, реки, озера) и подземные (артезианские скважины, трубчатые и шахтные колодцы и т. п.). Основные достоинства и недостатки поверхностных и подземных вод показаны в табл. 3.3.

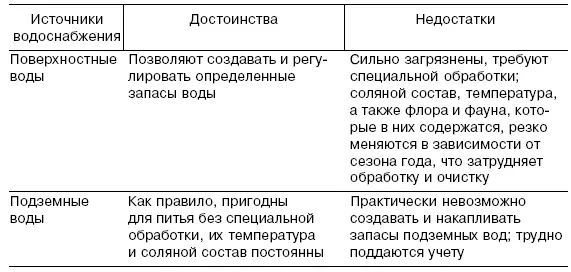

Таблица 3.3

Краткая характеристика поверхностных и подземных вод

В зависимости от используемых природных источников воды организуют процесс водоснабжения города по одной из схем, показанных на рис. 3.2 и 3.3.

Водоснабжение города при использовании схемы, изображенной на рис. 3.2, организуется следующим образом: вода из поверхностного источника водоснабжения поступает в водоприемное сооружение (1), откуда насосами первого подъема (2) подается на станцию очистки воды (3). После очистки вода поступает в сборные резервуары (4), откуда насосной станцией (5) по водопроводам (6) поступает в разводящую сеть города (7), далее вода по вводам здания (8) поступает потребителям (9). Для регулирования водоподачи на городской водопроводной сети часто устанавливают водонапорные башни (10), играющие роль регулирующих резервуаров.

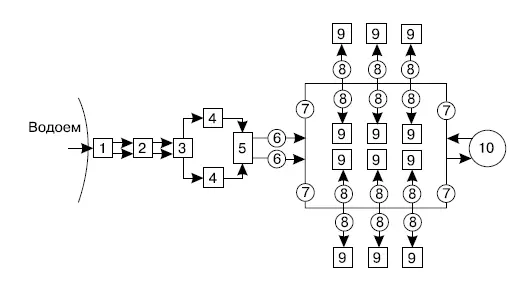

Рис. 3.2.Принципиальная схема организации водоснабжения города из поверхностного источника

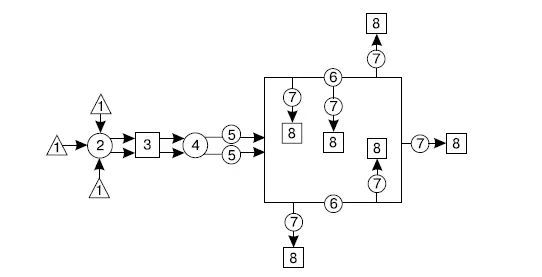

Рис.3.3. Принципиальная схема организации водоснабжения города из подземного источника

Во втором случае вода из подземных источников водоснабжения (артезианских скважин) (1) подается насосами в сборный резервуар (2), откуда насосная станция (3) подает воду в водонапорную башню (4). По водопроводам (5) вода из водонапорной башни поступает в водопроводную сеть города (6) и через вводы зданий (7) поступает к потребителям (8).

При использовании артезианских вод, имеющих высокие санитарно-гигиенические качества (качество воды в источнике соответствует установленным требованиям), схема водоснабжения может быть значительно упрощена, сооружения для очистки воды могут отсутствовать.

Качество воды природных источников, так же как и требования, которые предъявляются к качеству воды, используемой различными потребителями, весьма разнообразны.

Путем анализа воды природных источников выявляется наличие в ней различных веществ и микроорганизмов. Для получения правильной характеристики источника воды производится отбор проб и анализы. Отбор проб из источника, оценку и контроль качеств воды, подаваемой для питьевых нужд населения, организуют в соответствии с ГОСТ 214-1074-01 «Вода питьевая. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества» в специальных лабораториях на станциях очистки (подготовки) воды.

Приведенные схемы организации водоснабжения могут применяться как для населенных пунктов, так и для промышленных производств.

В целях обеспечения санитарно-эпидемиологической надежности проектируемых и реконструируемых водопроводов хозяйственно-питьевого водоснабжения в местах расположения водозаборных сооружений и окружающих их территориях организуются зоны санитарной охраны (ЗСО).

Зона санитарной охраны источника водоснабжения в месте забора воды состоит из трех поясов: первого – строгого режима, второго и третьего – режимов ограничения. Проект указанных зон разрабатывается на основе данных санитарно-топографического обследования территорий, а также гидрологических, гидрогеологических, инженерно-геологических и топографических материалов.
