Джин Желязны - Говори на языке диаграмм: пособие по визуальным коммуникациям

НАЧИНАЙТЕ!

В каждой из шести диаграмм впишите проценты, которые, по вашему мнению, соответствуют каждому сегменту, и сложите их.

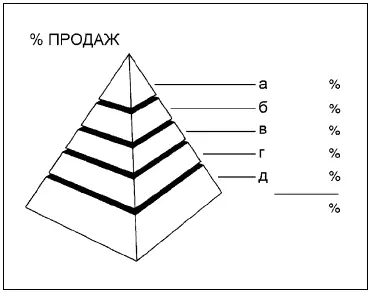

► А

► Б

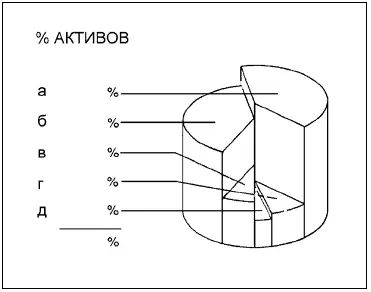

► В

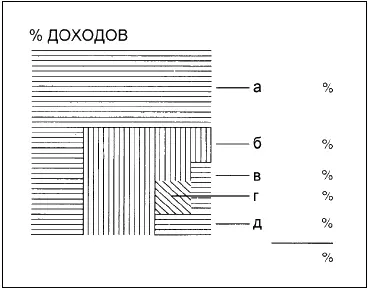

► Г

► Д

► Е

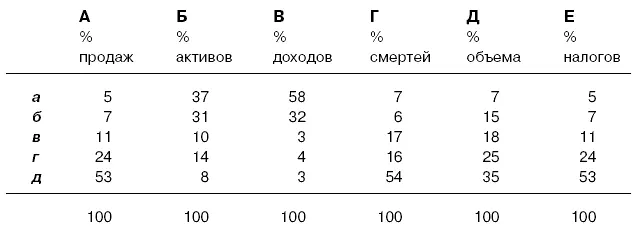

А теперь сравните ваши догадки с реальной информацией, содержащейся в примерах.

Если ваши результаты сильно отличаются от этих цифр – по крайней мере для диаграмм А, В и Д, – то становится ясно, что приведенные диаграммы не выполняют своей главной функции, а именно – не дают четкого представления о связи между изображением и числовыми показателями. Я проводил этот тест со многими своими коллегами. Скорее всего, ваши результаты похожи на те, что получил я. Лишь в немногих случаях сумма всех долей составляла точно 100 %. Чаще же всего сумма была меньше или намного больше 100 % – от 45 до 280 %. Даже когда конечный результат у разных людей совпадал, числовые выражения долей совсем не обязательно получались одинаковыми.

В то же время практически все были точны в оценке процентных соотношений в примере Е (Процент налогов), представленном в виде традиционной круговой диаграммы. Здесь тестируемым гораздо проще было увидеть, что сегмент а составляет около 5 %, г — примерно 25 %, а д — немногим более 50 %. В действительности пример Е основан на тех же данных, что и пример А. Я просто изменил названия, чтобы посмотреть, к чему это приведет. Сравните процентные соотношения, которые вы записали для примеров А и Е, и вы поймете, как сильно могут различаться результаты в зависимости от формы диаграммы.

Из проделанного упражнения можно извлечь абсолютно ясный урок: если вам нужно четко отобразить действительные взаимосвязи, преодолейте стремление к оригинальности и положитесь на традиционные круговые диаграммы. Творческий же подход используйте для того, чтобы повысить наглядность диаграмм за счет удачного расположения на листе, легко читаемого шрифта и конструктивного использования цветов и штриховки.

Итак, доли целого нагляднее всего отображаются посредством круговых диаграмм. Однако когда вам нужно сравнить компоненты нескольких целых, не сомневайтесь ни минуты – используйте линейчатую диаграмму или гистограмму, нормированную на 100 %. И вот почему.

ПЛОХО

ХОРОШО

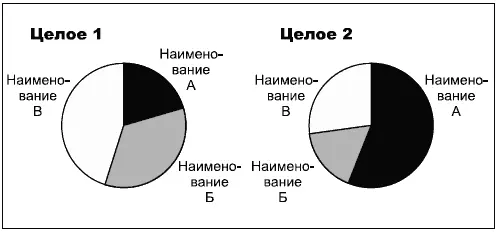

Обратите внимание на то, что надписи приходится повторять для каждой из двух круговых диаграмм. Конечно, мы можем использовать легенду. Однако в этом случае читателю придется смотреть то в легенду, то на диаграмму, чтобы понять, какой из компонентов что означает. Кроме того, хотя тени или цвета помогают зрителю различить три компонента, взгляд должен постоянно перемещаться с одной диаграммы на другую, чтобы уловить взаимосвязи.

Используя же гистограмму, нормированную на 100 %, мы можем избежать этих проблем. В данном случае надписей меньше, а взаимосвязи между соответствующими сегментами, усиленные связывающими две колонки линиями, отображены более наглядно.

Для иллюстрации позиционного сравнения лучше всего подходит линейчатая диаграмма.

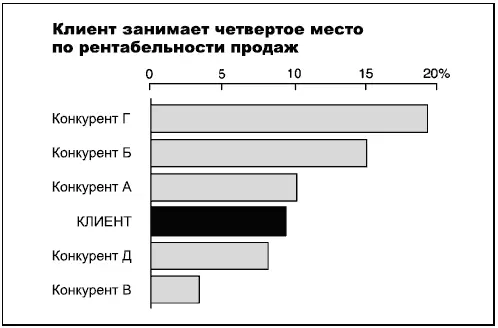

По вертикали располагается не шкала, а только обозначения сравниваемых элементов – стран, отраслей промышленности, компаний, имен продавцов. Самое главное – вы можете расставить линейки в нужной вам последовательности. Например, в диаграмме, где проводится сравнение показателей рентабельности продаж клиента и его пяти конкурентов, линейки, озаглавленные названиями компаний, можно расположить в алфавитном порядке, по времени начала работы компании в отрасли, по объемам продаж, по показателям рентабельности – от самого низкого значения показателя к самому высокому или, как в примере, от самого высокого к самому низкому (от лучшего к худшему).

При составлении линейчатых диаграмм необходимо убедиться, что пространство, разделяющее линейки, меньше, чем ширина самих линеек. Используйте самый контрастный цвет или штриховку для того, чтобы выделить самый важный элемент, подчеркивая таким образом вашу основную идею, выраженную в заголовке.

Для обозначения количественных величин можно использовать либо шкалу вверху (иногда – внизу), либо цифры на концах линеек, но ни в коем случае и то и другое одновременно. Шкалу используйте, если хотите только кратко ознакомить с взаимосвязями, цифры – если эти взаимосвязи важны для передачи основной идеи. Иногда неплохо использовать шкалу и одну цифру, на которой необходимо сделать акцент. Сочетание же шкалы и нескольких цифр излишне и создает помехи как в линейчатых диаграммах, так и в гистограммах и графиках.

Используя цифры, округляйте их и избегайте дробей, если точная величина несущественна. К примеру, 12 % запоминается гораздо лучше, чем 12,3 % или 12,347 %.

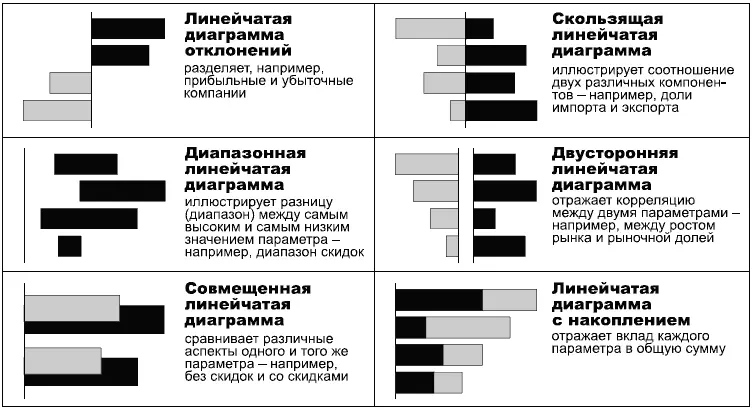

Чтобы продемонстрировать разнообразные возможности линейчатой диаграммы, я выделил шесть видов таких диаграмм и сопроводил их дополнительной информацией. Примеры их использования приводятся далее в этой части. Советую включить их в набор диаграмм, используемых в работе.

Иногда для иллюстрации позиционного сравнения вместо линейчатой диаграммы используют гистограммы – вертикальные столбцы вместо горизонтальных линеек. Это, конечно, не ошибка. Однако в девяти случаях из десяти линейчатые диаграммы смотрятся лучше – по двум причинам. Во-первых, применяя их для иллюстрации позиционного сравнения, мы снижаем вероятность путаницы между позиционным и временным сравнением. В последнем случае как раз лучше использовать гистограммы. Поэтому, чтобы подчеркнуть это различие, лучше не иллюстрировать изменения во времени посредством линейчатых диаграмм: мы привыкли рассматривать время как движение слева направо, а не сверху вниз.
