Перед тем как приступить к монтажу проводки, надо тщательно ознакомиться, где и как будут проходить линии проводки, как рациональнее расположить главную линию (магистраль), от которой потом делать отводы. Поэтому монтаж надо начинать с разметки линий. Вам уже известны способы разметки линий сращивания и ответвления проводов.

Проводка на скобочках производится следующим образом. Одножильные провода располагают параллельно и на расстоянии 30–40 миллиметров друг от друга.

В местах, где они крепятся, надо под скобочки подкладывать изоляционную ленту. Скобочки, крепящие провода, должны быть расположены друг против друга. Перед тем как закрепить провод, его туго натягивают и укрепляют на противоположных концах линии двумя скобочками с каждой стороны. Затем прикрепляют провод к стенке скобочками, расположенными на расстоянии 80—100 миллиметров одна от другой, чтобы провод не обвисал.

Двужильный провод с полихлорвиниловой изоляцией прикрепляется так же скобочками, расположенными на таких же расстояниях (рис. 25).

Таким же способом делается проводка для звонков и различных видов сигнализации, схемы которых рассмотрены ниже.

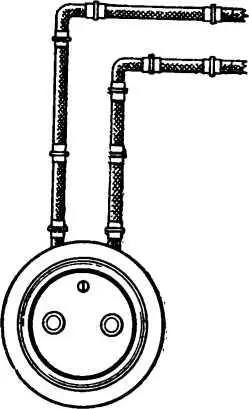

Рис. 25. Подводка низковольтной сети к штепсельной розетке на скобочках.

Для низковольтного освещения могут потребоваться самодельные патроны двух конструкций — с винтовым цоколем (под лампочки от карманного фонаря) и без винтового цоколя типа Свана (под автомобильные лампочки), самодельные люстры, розетки, настольные лампы, бра, выключатели и звонковые кнопки.

Приступим к изготовлению осветительной арматуры. Возьмите сухую дощечку и сделайте из нее основание для патрона по форме и размерам, приведенным на рисунке 26, а.

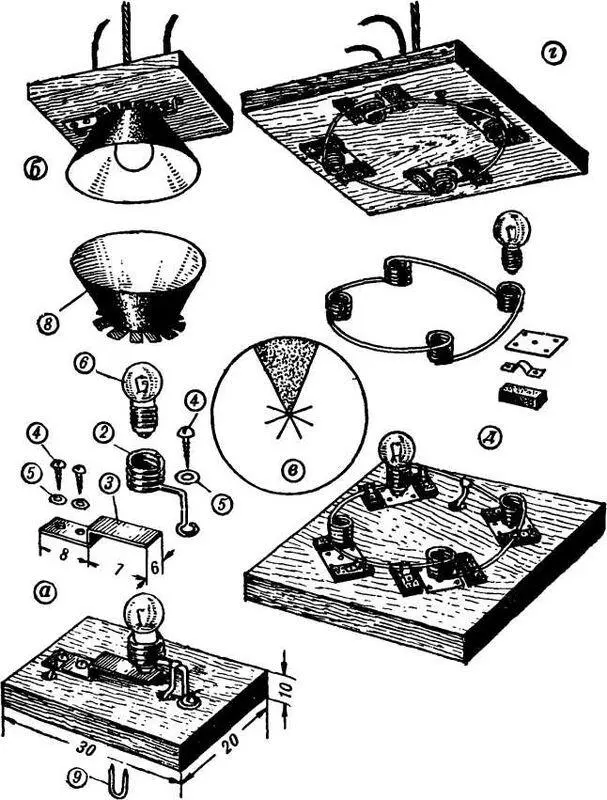

Рис. 26. Конструкция самодельного патрона и люстры.

Основание прокипятите в олифе или пропитайте в парафине. Это повышает изоляционные качества дерева. Возьмите кусок медной проволоки диаметром 1–1,5 миллиметра и тщательно зачистите ее стеклянной бумагой. Загните кончик проволоки маленькой петелькой и навейте несколько витков, укладывая проволоку в бороздки цоколе лампочки. Пропаяйте проволочные витки с внешней стороны, не вывинчивая лампочки. Вы получили винтовой цоколь, который является одним контактом патрона. Второй контакт изготовьте из упругой металлической полоски, желательно из фосфористой бронзы или латуни по форме и размерам, приведенным на рисунке 26, а.

Прикрепите цоколь и контактную пластинку к основанию патрона. Припаяйте выводы к контактам патрона. С противоположной стороны основания прикрепите скобочку, согнутую из стальной проволоки или тонкого гвоздя для подвески патрона к потолку.

Чтобы свет падал на рабочее место более сосредоточенно, надо сделать простейший конический рефлектор, отражающий свет пучком, как в автомобильной фаре. Внешний вид и заготовка рефлектора показаны на рисунке 26, б, е.

Возьмите тонкий лист белой жести или лист плотной бумаги, вычертите на нем окружность и вырежьте ножницами круг, удалив из него небольшой сектор. Сделайте прорези от центра круга по радиусам, сверните круг в конус и склейте его края. Если конус сделан из белой жести, то края пропаяйте.

Отогните в конусе прорезанные лепестки наружу, проткните в них отверстия и прикрепите к основанию патрона мелкими сапожными гвоздями. Подвесьте патрон к потолку на шнурке или бечевке, присоедините его выводы к осветительной сети через выключатель.

Если потребуется осветить всю комнату, то можно изготовить специальную люстру с несколькими параллельно включенными лампочками. Простейшая конструкция люстры показана на рисунке 26, г.

Подберите сухую дощечку или тонкую фанеру, сделайте из нее основание люстры и пропитайте его олифой или парафином. Зачистите длинный кусок медной проволоки диаметром 1–2 миллиметра и навейте из нее нужное количество винтовых цоколей на расстоянии от 100 до 200 миллиметров друг от друга. Изогните проволоку в кольцо и спаяйте ее концы. Это кольцо будет служить одним общим контактом всех патронов.

Приложите кольцо к основанию и разметьте места, где будут установлены лампочки. Из консервной банки нарежьте нужное количество контактных пластинок, проколите по два отверстия в каждой из них и припаяйте по одному выводу. Прикрепите контактные пластинки на размеченных местах, а выводы от них пропустите через отверстия на другую сторону основания. Соедините их вместе и припаяйте к ним отвод. Нарежьте необходимое количество резиновых прокладок и прикрепите их к основанию люстры, как показано на рисунке 26, д.

Наложите кольцо на прокладки и прикрепите его скобочками к основанию так, чтобы винтовые цоколи были против контактных пластинок. Припаяйте к кольцу отвод и пропустите его через отверстие на другую сторону основания. Прикрепите скобочки с четырех сторон основания для подвешивания люстры к потолку. Для люстры можно сделать конический рефлектор или абажур.

Подвесьте люстру к потолку, присоедините ее выводы к осветительной сети через выключатель, вверните лампочки в цоколи — и люстра готова. Вы можете придумать и сделать люстру своей конструкции с большим или меньшим числом лампочек.

Для освещения большой комнаты или класса школы потребуются более мощные автомобильные лампочки. Для них непригодны патроны с винтовым цоколем. К этим лампочкам надо изготовить патроны другой конструкции. При этом возможны два варианта патронов в зависимости от конструкции лампочек. Если в лампочке один конец нити накала выведен на корпус цоколя, а другой — снизу на отдельный контакт, то пригодится патрон, показанный на рисунке 27, а.

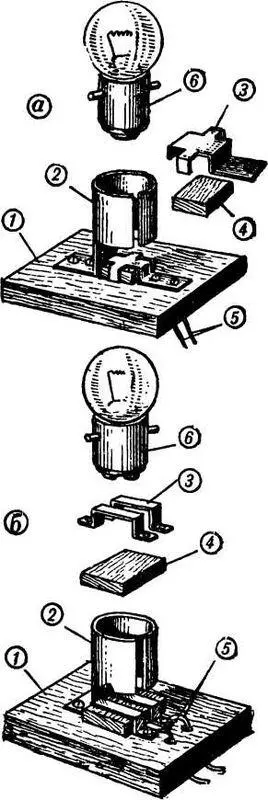

Рис. 27. Самодельные патроны для автомобильных лампочек. 1 — деревянное основание; 2 — металлический цоколь; 3 — контактные пластинки; 4 — резиновая подкладка; 5 — соединительные провода; 5 — цоколь лампочки.

Если в лампочке оба конца от нити накала выведены на отдельные контакты, то пригодится патрон, конструкция которое го показана на рисунке 27, б.

Эти патроны имеют большое внешнее сходство. Изготавливаются они одним и тем же способом, а разница состоит только в конструкции их контактов. Мы расскажем, как изготовить патрон первого варианта, а патрон второго варианта вы сделаете сами по приведенному рисунку.
