Приготовьте такое же деревянное основание, как к винтовому патрону. Изготовьте цилиндрический цоколь из жести или листовой меди, пользуясь рисунком 27, а. Сделайте из жести крестовидную контактную пластинку с отогнутыми вниз краями.

Прикрепите цоколь и контактную пластинку к основанию патрона мелкими сапожными шурупами. Подложите под отогнутый конец контактной пластинки прямоугольный кусочек резины, вырезанный из ученической эластичной резинки. Припаяйте выводы к цоколю и контактной пластинке, пропустите их через отверстия на другую сторону основания, и патрон готов.

Лампочку следует вставлять так, чтобы один выступ на ее корпусе пошел по прорези патрона до нижнего края. Затем надо слегка нажать на лампочку сверху и повернуть ее, чтобы выступы вошли в углубления на цоколе патрона. Этот патрон не боится тряски и ударов, так как резинка постоянно давит на контакты.

Во втором варианте патрона (рис. 27, б) контактами служат две металлические пластинки, изогнутые в виде скобочек с лапками, а конструкция других деталей такая же, как в первом варианте патрона.

Если вам потребуется осветить лишь небольшую площадь рабочего места в электромастерской или часть письменного стола, то можно изготовить удобную настольную лампу или бра простейшей конструкции.

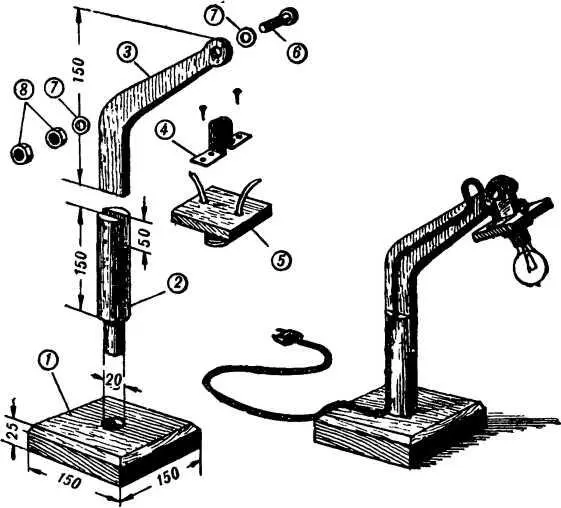

Самодельная деревянная настольная лампа и ее детали показаны на рисунке 28.

Рис. 28. Самодельная настольная лампа.

Основание 1 для лампы сделайте из сухой толстой доски по размерам, приведенным на рисунке. Изготовьте стойку 2 тоже из сухого дерева. С одного конца стойку пропилите, а другой конец сточите, как показано на рисунке.

Выпилите кронштейн 3 из фанеры толщиной 3–4 миллиметра и просверлите в нем нужные отверстия. Изготовьте две одинаковые стойки 4 из жести или кровельного железа и прикрепите их к самодельному патрону 5 со стороны его выводов. Теперь надо собрать лампу.

Вставьте в отверстие основания нижний конец стойки и закрепите его при помощи клея или клинышка.

Скрепите шурупами нижний конец кронштейна с верхним концом стойки. К свободному концу кронштейна прикрепите патрон на шарнире, то есть при помощи болтика 6, шайбочек 7 и гаечек 8. Шарнирное соединение позволяет поворачивать патрон с лампочкой на нужный угол вокруг оси (болтика 6) на верхнем конце кронштейна.

Свейте в виде веревочки два гибких изолированных провода, прикрепите их скобочками сбоку кронштейна и сзади стойки и заделайте концы в вилку. Для настольной лампы можно взять гибкий соединительный шнур от утюга или электроплитки. Провода, идущие от патрона к кронштейну, возьмите с некоторым запасом — они не должны натягиваться при различных поворотах патрона.

Изготовьте из белой бумаги конический рефлектор и прикрепите его к патрону, чтобы направлять свет от лампы ярким пучком.

Бра имеет устройство, подобное настольной лампе. Его конструкция отличается тем, что стойка сделана гораздо короче, а кронштейн изготовлен другой формы.

Внешний вид простейшего бра показан на рисунке 29.

Рис. 29. Конструкция бра.

Вы можете сами придумать конструкцию бра. Его кронштейн можно выпилить из фанеры и разрисовать электровыжигателем.

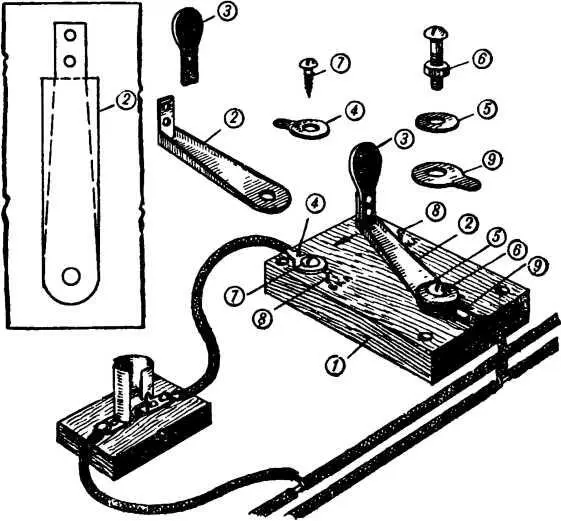

Для осветительной сети потребуется несколько выключателей. Простейшая конструкция выключателя, его детали и схема включения в осветительную сеть показаны на рисунке 30.

Рис. 30. Самодельный выключатель.

Подберите сухую дощечку, обработайте ее поверхность, сделайте из нее основание 1 и пропитайте его олифой или парафином. Изготовьте по выкройке подвижный ползунковый контакт 2 из упругой бронзовой пластинки или контактной латуни. Сделайте из пластмассовой расчески или линейки рукоятку 3 с двумя отверстиями, приклепайте ее к ползунковому контакту. Изогните конец ползунка с рукояткой под углом 90° и отогните его края в ту же сторону по пунктирным линиям. Вырежьте из металлической пластинки два одинаковых контактных лепестка 4 и шайбочку 5. Подберите болтик с гаечкой 6, небольшой шуруп 7 и два мелких гвоздика-ограничителя 8. Прикрепите к основанию ползунок и неподвижный контакт 9, как показано на рисунке. По бокам подвижного контакта вбейте два гвоздика 8. При повороте ползунка влево цепь размыкается (разрывается), что соответствует положению «выключено», а при повороте вправо до отказа цепь замыкается, что соответствует положению «включено».

Выключатель прикрепляется к стене при помощи четырех небольших шурупов.

Для включения в сеть настольной лампы, паяльника, моделей и приборов необходимо установить розетку.

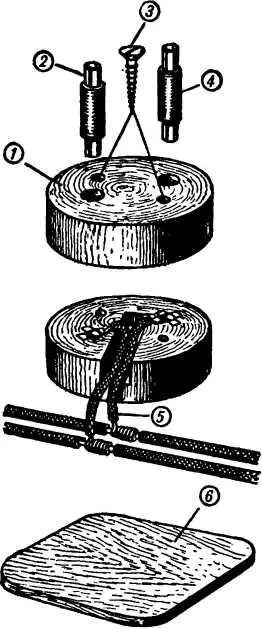

Простейшая конструкция розетки, ее детали и схема включения показаны на рисунке 31.

Рис. 31. Самодельная розетка и ее части.

Из сухого дерева сделайте основание розетки 1 с отверстиями для контактных гильз 2 и крепежных шурупов 3 и пропитайте олифой или парафином. Из тонкой листовой латуни или жести изготовьте две гильзы, обогнув их по контактным штифтам вилки. На одном из концов каждой гильзы сделайте лепестки. Оберните гильзы снаружи полосками тонкой резины 4, туго вставьте их в отверстия основания розетки и отогните наружу лепестки обеих гильз. Припаяйте к лепесткам гильз отводы 5 из гибкого изолированного провода, уложите их в бороздку — и розетка готова.

Сделайте подрозетник 6 из сухой доски или фанеры, прикрепите его на стене в нужном месте и установите розетку.

Чтобы включить в сеть электролобзик, электровыжигатель, настольную лампу, паяльник или какой-либо прибор, нужно концы соединительного шнура заделать в вилку. Конструкция простейшей вилки и ее части показаны на рисунке 32.

Рис. 32. Самодельная штепсельная вилка и ее части.

Сделайте из сухого дерева колодку 1 с двумя углублениями и отверстиями для штифтов и крышку 2 с тремя отверстиями. Два из них — крайние — для вывода проводов 3 от штифтов 4, а среднее — для стягивающего винта 5. Колодку с крышкой пропитайте олифой или парафином. Из толстой медной проволоки изогните два штифта, пропустите через отверстия концы соединительного гибкого шнура, припаяйте их к изогнутым концам штифтов и оберните изоляционной лентой.
