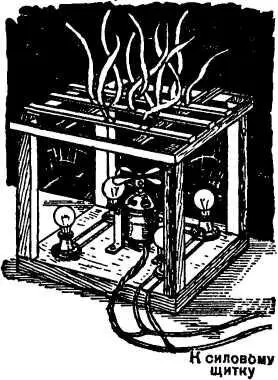

Рис. 66. Устройство для электрификации костра.

Вокруг двигателя установите четыре настенных патрона, соедините их между собой параллельно осветительным шнуром, присоедините их к проводам от электродвигателя и подключите к сети через предохранители и рубильник или выключатель. В патроны вверните лампочки мощностью по 14–40 ватт. Скрепите стойки между собой деревянными рейками. Обтяните боковые стенки ящика красной материей или полупрозрачной красной бумагой.

Верхнюю сторону ящика сделайте в виде решетки из тонких деревянных реек. Нарежьте несколько полосок из папиросной бумаги, лучше из кальки, шириной 3–5 сантиметров и длиной 25–30 сантиметров. Наклейте полоски на решетку и покрасьте их в красный цвет. Обложите ящик хворостом так, чтобы не прижать бумажные полоски, — и костер готов.

Включите вентилятор в сеть и погасите свет в помещении. Перед вами окажется любопытное зрелище: струя воздуха от вентилятора, набегая на бумажные полоски, заставляет их шуметь и шуршать, напоминая треск и шум пламени настоящего костра, а красный свет, проходящий через материю, напоминает огонь.

Простейший электрический костер вы можете сделать из табуретки, повернув ее крышкой вниз. В табуретке установите лампочки и электровентилятор, обтяните ее с боковых сторон тем же материалом. Сверху прикрепите рейки и наклейте на них бумажные полоски.

Каждый юный пионер-электротехник может у себя дома организовать простейшую электромастерскую, укомплектовать ее необходимым самодельным электрооборудованием, инструментами. Это облегчит изготовление приборов и моделей, описанных в этой книге, и позволит отремонтировать неисправные домашние электроприборы.

Для работы вам потребуются различные инструменты и материалы. Сразу приобрести все инструменты трудно. Поэтому их придется приобретать постепенно.

В первую очередь приобретите следующие инструменты: лобзик с пилками, рубанок, молоток, шило, угольник, линейку, циркуль, нож, ножницы, кусачки, отвертки разные, плоскогубцы, клещи, паяльник, пилу лучковую, набор напильников с различной насечкой, кисти, клеянку, малые настольные тиски.

Для дальнейшей работы потребуется еще дрель с набором сверл, небольшие слесарные тиски (средние), пила по металлу с набором полотен, круглогубцы, коловорот с перками, киянка и др. Полный набор инструментов показан на рисунках 67, 68.

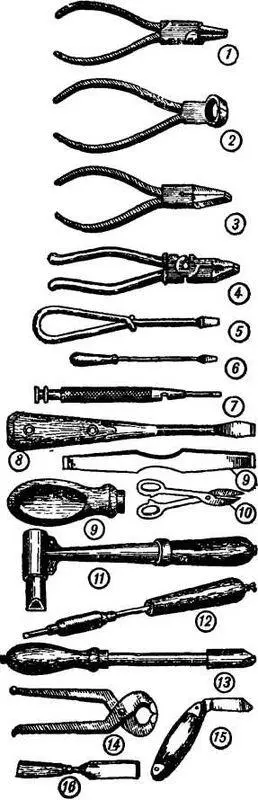

Рис. 67. Набор электромонтажных и слесарных инструментов: 1 — круглогубцы; 2 — кусачки; 3 — плоскогубцы; 4 — пассатижи; 5 — мелкомонтажная отвертка; 6 — электромонтажная отвертка; 7 — универсальная часовая отвертка; 8 — отвертка для слесарных работ; 9 — отвертка для столярных работ: 10— ножницы по металлу; 11 — молоточный электропаяльник; 12 — торцовый маломощный электропаяльник; 18—торцовый электропаяльник на 80—100 ватт; 14 — клещи; 15 — перочинный нож;16 — стамеска.

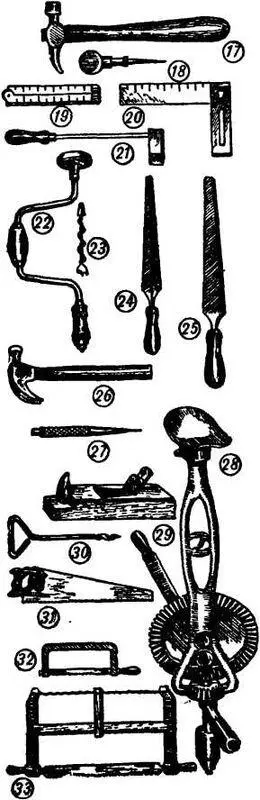

Рис. 68. Набор столярных и слесарных инструментов: 17 — молоток; 18 — шило; 19 — линейка; 20 — угольник; 21 — подогревной паяльник; 22 — коловорот; 23 — пёрка; 24 — трехгранный напильник; 25 — плоский напильник; 26 — молоток-гвоздодер; 27 — керн; 28 — дрель ручная; 29 — рубанок; 30 — буравчик; 31 — ножовка; 32 — пилка по металлу; 33 — лучковая пила.

Все инструменты нужно хранить в шкафу или в ящике, располагая их в определенном порядке. Если нет шкафа или ящика для хранения инструментов, надо сделать специальные полочки и на них, как в готовальне, расположить инструменты. После работы инструменты протирайте сухой тряпкой. Кисти, кроме клеевой, надо тщательно отмыть от краски в керосине, а затем в воде с мылом. Затупившиеся инструменты надо своевременно затачивать.

Кроме инструментов, для работы потребуются различные материалы: фанера, доски, рейки, жесть, цинк, медь, графит, проволока, обмоточные и гибкие изолированные провода, гвозди, шурупы, болтики с гаечками, винты, клей, разные лаки, краски, припой, канифоль, парафин, изоляционная лента, наждачная или стеклянная бумага, стеклянные и жестяные банки, бутылки и проч. Все перечисленные материалы надо тщательно очистить от грязи, пыли и ржавчины и хранить в сухом помещении в специальных ящиках.

Для хранения гвоздей и шурупов сделайте ящик с ячейками, в которые сложите по сортам гвозди, винты, гайки, шайбы, болты и проч.

Во время работы соблюдайте экономию материалов. Прежде чем отпилить кусок от большой доски или от листа фанеры, посмотрите, нет ли подходящего куска среди обрезков.

Значительную часть весьма ценного оборудования для электромастерской вы можете изготовить сами.

Большинство деталей для приборов и моделей необходимо обрабатывать, пользуясь настольными тисками.

Конструкция простейших самодельных настольных тисков показана на рисунке 69.

Вырежьте две одинаковые толстые доски из сухого дерева твердой породы (береза, дуб, клен, ясень и проч.), сложите их вместе, очертите карандашом места для выемки материала изнутри. Просверлите сквозное отверстие немного ниже губок под болт с четырехгранной или шестигранной гайкой или круглой головкой. Отрежьте два одинаковых уголка из уголковой стали, просверлите в них по два отверстия и прикрепите к губкам каждой половины тисков изнутри. Между уголками в тисках прочно зажимается обрабатываемая деталь.

Одну половину тисков привинтите сбоку к верстаку или столу. Другую половину прикрепите К первой при помощи навесных оконных петель. Тиски сжимаются гайкой, завинчиваемой специальным гаечным ключом.

Вычертите на куске листовой мягкой стали толщиной 1,5–2 миллиметра профиль ключа, разметьте отверстие под гайку, вырубите ключ зубилом, удалите напильником заусенцы по линиям вырубки, отогните его рукоятку слегка в сторону.

Можно пользоваться и готовыми слесарными или велосипедным ключами.

Чтобы одна половина тисков сама отходила в сторону после отвинчивания гайки, поместите между половинами распорную пружину, надев ее на стяжной болт.

Рис. 69. Самодельные настольные тиски: а, б — деревянные тиски без разжимной пружины; в — приспособление ручных тисков в качестве настольных.
