При выпиливании из фанеры различных деталей пользуются лобзиками. Пилки лобзика очень часто рвутся, их запас быстро иссякает, и работа остается незаконченной. Гораздо удобнее пользоваться электролобзиком, в котором не требуется пилок. Их заменяет короткая раскаленная нихромовая проволока, туго натянутая между зажимами лобзика.

Электролобзик оригинальной конструкции показан на рисунке 70.

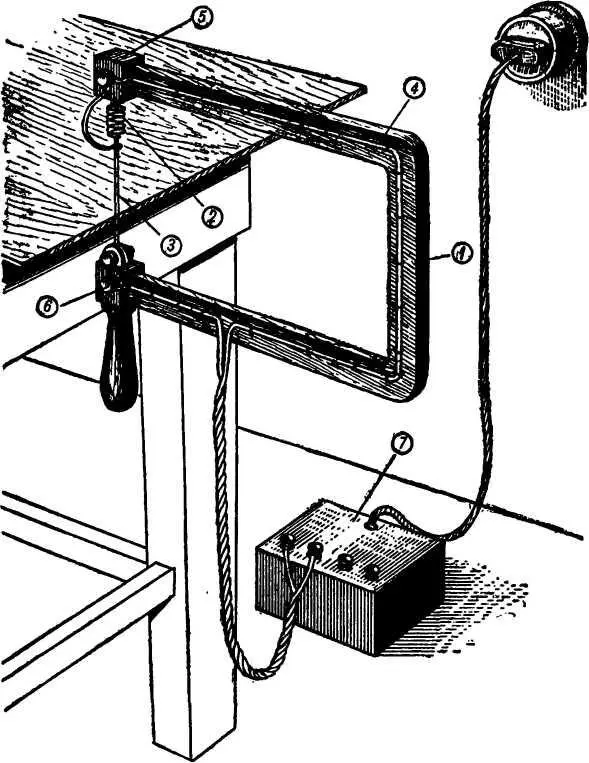

Он состоит из деревянного станка 1, металлических зажимов-наконечников и натяжной пружины 2, нихромовой проволоки 3, монтажных проводов 4 и понижающего трансформатора 7.

Станок вырежьте из фанеры толщиной 6–8 миллиметров по форме, показанной на рисунке. Сделайте зажимы-наконечники из медной пластинки, просверлите в них нужные отверстия и закрепите на концах станка.

На круглом металлическом стержне диаметром 6–8 миллиметров навейте 8—10 витков стальной проволоки диаметром около 1 миллиметра. Для этой цели можно использовать рояльную проволоку. Пружина в лобзике нужна для того, чтобы туго натягивать раскаленную нихромовую проволоку.

Рис. 70. Самодельный электролобзик.

Закрепите на станке гибкие изолированные провода и присоедините их к концам нихромовой проволоки. Свободные концы проводов от лобзика присоедините через выключатель к зажимам понижающего трансформатора на 2 или 4 вольта. Если взята толстая нихромовая проволока, ее надо присоединить к зажимам на 2 вольта, тонкую проволоку — на 4 или 6 вольт. Вы можете практически подобрать толщину проволоки, чтобы она раскалялась до ярко-красного цвета.

При работе проволока несколько охлаждается, поэтому водите лобзиком медленно. Нельзя долго держать лобзик включенным, когда не производится выпиливание, так как проволока может быстро перегореть. Для лобзика пригодится нихромовая проволока от электроплитки и электроутюга.

Если у вас окажется лобзик с металлическим станком, то проволоку надо натянуть на фарфоровых бусинках, которые применяются для заделки концов спирали в электроплитках и электроутюгах.

Вам, вероятно, приходилось видеть деревянные шкатулки, пеналы, рамки и другие вещи, украшенные выжженными рисунками. Выжигание на дереве производится специальными аппаратами. Вы можете изготовить такой аппарат, который работает с помощью электротока и поэтому называется электровыжигателем.

Для изготовления электровыжигателя потребуется трансформатор, понижающий сетевое напряжение 120–220 вольт до 2—12 вольт, 1,5–2 метра осветительного шнура, два болтика (на каждом из них по две гайки с шайбами), мелкие шурупы, изоляционная лента и деревянная ручка.

Ручку для электровыжигателя можно изготовить из сухого дерева или воспользоваться готовой от старого напильника, лобзика или поломанной отвертки, сняв с нее металлическое кольцо. По центру ручки просверлите сквозное отверстие диаметром 10–12 миллиметров или же прожгите его раскаленным железным прутком. После этого из латуни или миллиметрового железа вырежьте две пластинки и просверлите в них отверстия. Затем эти пластинки прикрепите к торцовой части ручки мелкими шурупами.

В качестве зажимов возьмите два болтика, которые прикрепите к пластинкам с помощью гаек. Под эти гайки подожмите концы проводов, заделанные петелькой. Болтики поставьте головками внутрь, а гайками наружу. На болтики наденьте по две шайбы и навинтите по второй гайке. Затем возьмите кусочек нихромовой или какой-либо другой реостатной проволоки длиной 40–60 миллиметров, диаметром 0,8–1 миллиметр. Концы этой проволоки закрепите зажимными гайками, выгнув ее по форме, показанной на рисунке 71.

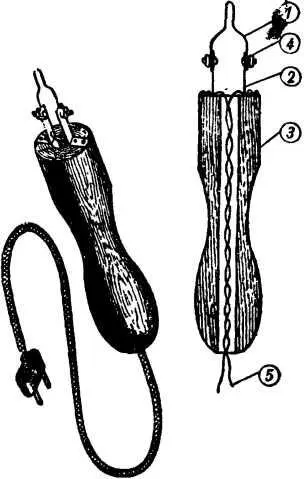

Рис. 71. Самодельный электровыжигатель: 1— нихромовая проволочка для выжигания; 2 — контактные держатели; 3 — рукоятка; 4 — зажимы; 5 — соединительные провода.

Концы шнура, идущие от зажимов электровыжигателя, присоедините к клеммам понижающего трансформатора. При включении трансформатора в сеть проволочка накалится до светло-красного цвета. Слегка прижав конец накаленной проволочки к дереву, выжгите на нем рисунок, предварительно нанесенный карандашом или переведенный с помощью копировальной бумаги.

Электровыжигатель продолжительно и надежно работает, если у него правильно подобрано накальное напряжение. Нельзя раскалять проволочку до белого цвета, так как она быстро окисляется и перегорает. Если проволочка раскаляется до ярко-красного цвета, считают, что напряжение и длина проволочки подобраны правильно (до ярко-красного цвета должна накаляться дужка заостренного изгиба).

Чтобы добиться нормального накала проволочки, измените ее длину и величину напряжения электротока.

Переменный электрический ток получил очень широкое распространение в промышленности и технике благодаря легкости его преобразования. Прибор, служащий для преобразования тока одного напряжения в ток другого напряжения почти при одной и той же мощности, называют трансформатором.

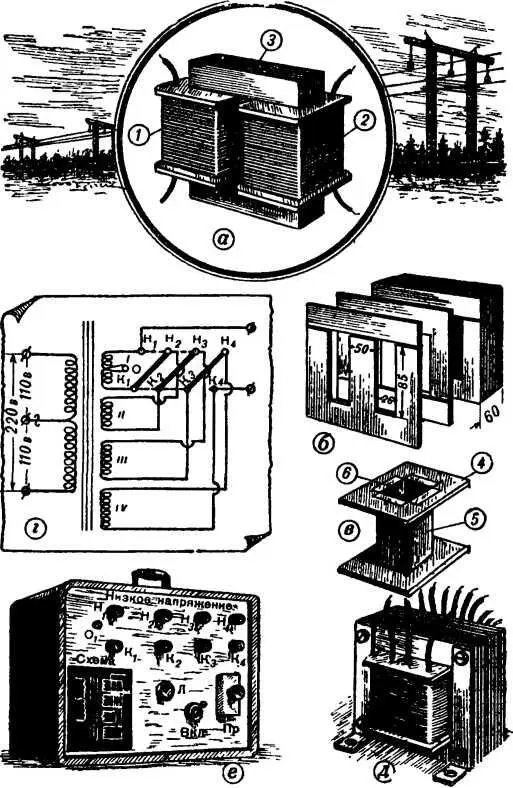

Трансформатор (рис. 72, а) состоит из двух катушек 1 и 2, намотанных обмоточным проводом изолированно друг от друга и насаженных на сердечник 3, собранный из отдельных железных полос.

Рис. 72. Самодельный понижающий трансформатор и его части.

Первая обмотка 1, к которой подводится ток от генератора, называется первичной. Вторая 2, от которой ток поступает к потребителю, называется вторичной. Если число витков в первичной обмотке меньше, чем во вторичной, трансформатор называют повышающим, то есть в его вторичной обмотке напряжение выше, чем в первичной. Если же число витков во вторичной обмотке меньше, чем в первичной, трансформатор называют понижающим, то есть напряжение во вторичной обмотке меньше, чем в первичной.

Мощность тока во вторичной обмотке меньше, чем в первичной. Напряжение на обмотках пропорционально числу витков. Если во вторичной обмотке число витков в десять раз больше, чем в первичной, то и напряжение во вторичной обмотке будет в десять раз больше, чем в первичной. Если же число витков во вторичной обмотке в десять раз меньше, чем в первичной, то и напряжение во вторичной обмотке будет в десять раз меньше, чем в первичной.

Большое значение имеют трансформаторы при передаче электроэнергии на далекие расстояния. Передавая ток большой мощности при обычном напряжении (120–220 вольт), можно потерять много электроэнергии на бесполезное нагревание проводов. Эти потери будут тем меньше, чем выше будет напряжение передаваемого тока.
