Электрод-инструмент должен иметь профиль, подобный профилю прошиваемого отверстия.

Для прошивки отверстий очень малого размера пользуются медной проволокой соответствующего диаметра. Чтобы тонкая проволока не изгибалась, ее помещают в стеклянную трубку с соответствующим отверстием. В этом случае стеклянная трубка выполняет роль кондуктора. Для отверстий фасонного профиля электроды изготавливают из латунных листов толщиной от 0,4 миллиметра и больше. Если диаметр отверстия больше 6 миллиметров, электрод лучше делать пустотелым, в виде трубки. Пустотелыми электродами можно не только прошивать отверстия, но и вырезать из листового материала детали сложной конструкции, как показано на рисунке 74, з.

Вы тоже можете сделать фасонный электрод для вырезания деталей из листового материала.

В настоящее время резка металлов очень широко применяется в заготовительных цехах машиностроительных и приборостроительных заводов.

Внешний вид простейшей электроискровой пилы и ее части показаны на рисунке 75, а. Она состоит из электрода-инструмента / в виде диска: электрода-держателя заготовки 2, прикрепленного к стенке ванны 3, изолированно от нее; электродвигателя 4, связанного передачей 5 с осью 12 диска электрода-инструмента; защитного козырька 6) конденсаторных батарей 7; проволочного реостата 8, источника постоянного тока 9; соединительных проводов 10. Ванна заполнена рабочей жидкостью (суспензией) — водой со взмученной в ней огнеупорной глиной (каолином).

Принцип работы электроискровой пилы основан на свойстве электроэрозии. К электроду-инструменту присоединяется толстый проводник, идущий от минуса конденсаторной батареи, как показано на рисунке 75, б. А к электроду-держателю заготовки присоединен второй проводник, идущий от плюса конденсаторной батареи. Сначала надо включить электродвигатель — он приведет во вращение диск инструмента, — а затем подвести заготовку к вращающемуся диску на такое расстояние, при котором возникает искра между диском и заготовкой.

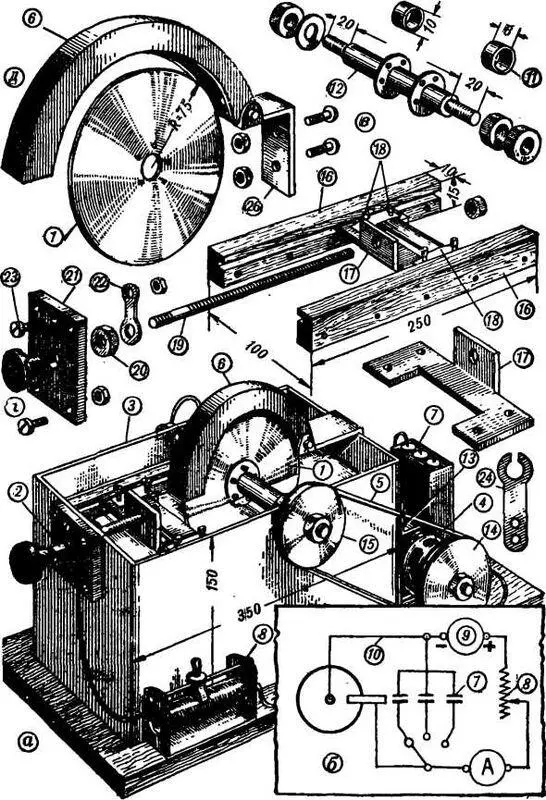

Рис. 75. Простейшая электроискровая пила и ее части.

Диск при этом постепенно углубляется в металл. Скорость резания регулируется изменением емкости конденсаторной батареи, силы тока и скорости вращения диска.

На листе кровельного железа начертите окружность и вырежьте диск. Просверлите в центре круга отверстие. Из стального прутка выточите ось На выступающей части оси нарежьте резьбу под стягивающие гайки. Из бронзовой заготовки выточите подшипники 11, как показано на рисунке 75, в.

Ванну можно сделать из кровельного железа. Размеры ее зависят от размеров разрезаемых заготовок. Вдоль боковых стенок надо укрепить направляющие рейки 16 для перемещения рамки 17 (рис. 75, г). В качестве ванны можно использовать также готовый металлический тазик или кастрюлю. К задней стенке ванны или к основанию пилы прикрепите электродвигатель при помощи хомутиков 13. Из толстой фанеры выточите два шкива 14 и 15. Шкив меньшего диаметра туго закрепите на оси диска при помощи клея БФ-2 или БФ-4 и гайки, а шкив большего диаметра закрепите на валу электродвигателя, причем шкивы должны находиться в одной плоскости, чтобы ремень не спадал.

Электрод-держатель сделайте по рисунку 75, г. Рамку 17 с зажимами 18 надо изготовить из листовой латуни, а направляющие рейки 16 сделайте из пластмассы или из другого изоляционного материала. Ось 19 держателя изготовьте из латунного или бронзового прутка и нарежьте резьбу по всей ее длине под направляющую гайку 20, которую прочно закрепите в отверстии изоляционной прокладки 21. Прокладку укрепите на передней стенке ванны так, чтобы гайка была в центре окна.

После изготовления всех частей электроискровой пилы приступайте к ее сборке. Установите на ванне электрод-диск 1 и соедините ременной передачей его шкив со шкивом электродвигателя. В качестве электродвигателя можно взять любой электродвигатель на 6—12 вольт мощностью от 3 до 10 ватт. В крайнем случае можно использовать электродвигатель от швейной машины или вентилятора.

Соберите электрод-держатель и прикрепите его к передней стенке ванны. Этот электрод должен иметь поперечную подачу заготовки к диску, что обеспечивается вращением оси 19 держателя по часовой стрелке. Конец этой оси свободно вращается в зажимах рамки 17 и толкает рамку с зажимами вперед поступательно. К оси держателя плотно прижимается латунная щетка соединенная с зажимом 23 на изоляционной прокладке 21.

Вторая такая же щетка 24 прижимается к оси диска. Она соединена с зажимом, укрепленным на боковой стенке ванны. Защитный козырек 6 сделайте из топкой жести и прикрепите его к задней стенке при помощи пластинки шарнирно, чтобы козырек легко откидывался назад (рис. 75, д).

Сбоку возле ванны на деревянном основании укрепите конденсаторную батарею и реостат, соберите электрическую схему по рисунку 75, б. Наполните ванну рабочей жидкостью — и пила готова к работе.

Для нормального рабочего режима электроискровой пилы необходимо установить следующие величины: скорость вращения диска 15–20 метров в секунду, напряжение 20–28 вольт, емкость выбирается от 20 до 100 микрофарад.

Величина тока выбирается в зависимости от диаметра разрезаемой заготовки. При диаметре заготовки до 10 миллиметров величина тока должна быть от 5 до 15 ампер, а при диаметре 10–20 миллиметров — 20–40 ампер.

Следует учесть, что для электроискровой резки металлов требуются постоянные токи большой величины. Поэтому необходимо изготовить выпрямитель, обладающий большой мощностью, то есть выпрямитель должен отдавать в цепь ток до 50—100 ампер. Такой выпрямитель нужно собирать из селеновых шайб с большой рабочей площадью. Для включения постоянного тока в разрядный контур укрепите двухполюсный рубильник.

Электроискровая пила может работать и от переменного тока, но качество ее работы будет несколько хуже и быстрее изнашивается электрод-диск.

Вы можете сами придумать конструкцию и построить электроискровую пилу по своим чертежам. При этом следите за тем, чтобы диск был с ровной поверхностью и не имел бы изогнутых краев. Электрод-держатель надо тщательно изолировать от корпуса ванны, а диск не должен перемещаться в осевом направлении.

При изготовлении большинства приборов и моделей их части или отдельные детали соединяются пайкой. Однако в некоторых случаях такое соединение деталей не обладает достаточной прочностью. Гораздо прочнее получается соединение частей с помощью сварки, которая значительно ускоряет процесс работы. Кроме того, сварка может успешно заменять резьбовые соединения, клепку и проч.
