Заделайте все выводы от обмоток петельками и присоедините их зажимами клеммной колодки снизу, туго зажимая между металлическими шайбами. Прикрепите клеммную колодку к скобам и сверху возле каждого зажима сделайте соответствующие надписи, как показано на рисунке 76, з, л.

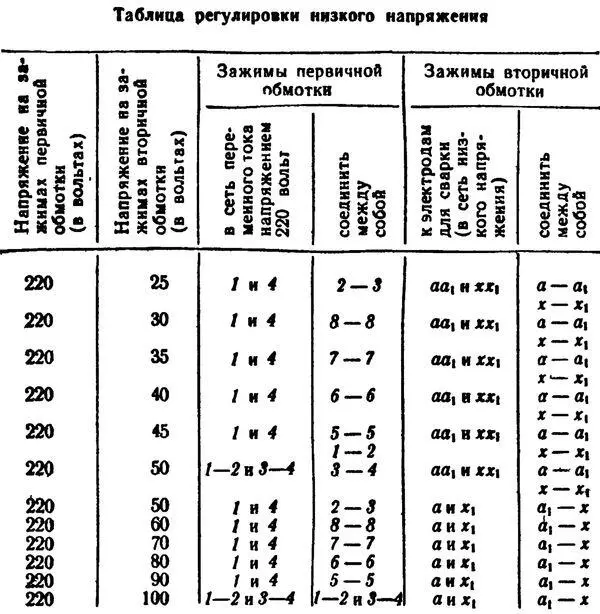

Сделайте из медной пластинки перемычки, закорачивающие соответствующие зажимы. На листе чертежной бумаги аккуратно вычертите тушью таблицу, приведенную ниже.

В данной таблице обозначение 2–3 или а1—х указывает на зажимы, которые надо соединить накоротко, а обозначение, например 1–2 или аа1, указывает на то, что эти закороченные зажимы присоединяются к осветительной сети или к сети низкого напряжения.

Эта таблица поможет вам правильно регулировать напряжение, снимаемое с зажимов вторичной обмотки. В первой графе этой таблицы приведено напряжение, подводимое к зажимам первичной обмотки. Во второй графе указаны напряжения, снимаемые со вторичной обмотки при соответствующих закороченных зажимах в первичной и вторичной обмотках. В третьей графе показано, какие зажимы надо присоединять к осветительной сети. В четвертой графе указано, какие зажимы первичной обмотки надо соединить накоротко. В пятой графе показано, какие зажимы надо включать в сеть низкого напряжения, а в шестой графе приведены зажимы, которые надо соединить накоротко.

Если вам потребуется напряжение для сварки, например 25 вольт, то соедините накоротко зажимы 2–3, а — а1 и х — х1, зажимы 1 и 4 присоедините к сети в 220 вольт, а к зажимам аа1 и хх1 присоедините электроды для сварки.

Трансформатор можно использовать не только для сварки различных деталей, но и для питания электроискровых станков. В этом случае вторичную обмотку трансформатора надо включить в цепь выпрямителя и снимать с него постоянное напряжение и ток. Однако сварочный трансформатор невыгодно применять для питания различных моделей, так как он потребляет большую мощность от осветительной сети.

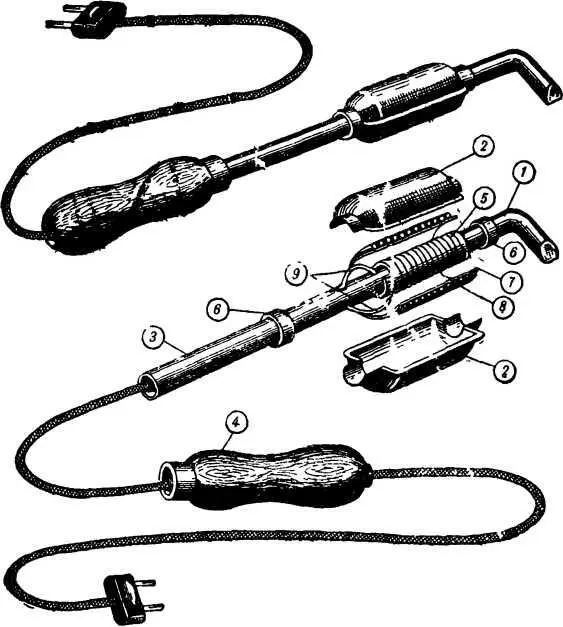

Внешний вид и детали электропаяльника показаны на рисунке 77. Он имеет сердечник 1, изготовленный из прутка красной меди, кожух, состоящий из двух крышек 2, металлическую трубку 3, в которую вставляется сердечник. Один ее конец закрепляется в деревянной ручке 4, а на свободном конце укреплен нагревательный элемент, состоящий из нихромовой спирали 5, изолированной от трубки и от кожуха слюдяными прокладками. Крышки кожуха скрепляются с торцов стяжными кольцами 6. Выводы от спирали присоединяются к свободным концам соединительного шнура 9, пропущенного сквозь отверстие в ручке и заделанного в вилку. Спираль намотана в два слоя 7 и 8.

Мы рассмотрим изготовление электропаяльника на низкое напряжение (24 вольта).

Рис. 77. Устройство электропаяльника.

Отрежьте от прутка красной меди диаметром 7—10 миллиметров кусок весом 35–50 граммов. Один его конец запилите напильником, как показано на рисунке 77. По внешнему диаметру сердечника подберите железную или алюминиевую трубку длиной 12–15 сантиметров. Отступите от одного конца на 6 сантиметров и сделайте сквозное отверстие, через которое будут пропущены концы соединительного шнура. Удалите заусенцы с краев отверстий, чтобы не повредить изоляцию проводов.

Из сухого дерева сделайте ручку и просверлите по ее центру сквозное отверстие диаметром 10–12 миллиметров, чтобы трубка туго входила в него. Закрепите свободный конец трубки в отверстии ручки и проденьте через нее концы соединительного шнура. На свободный конец трубки намотайте два слоя тонкой листовой слюды и закрепите ее нитками, чтобы не раскручивалась.

Возьмите кусок проволоки длиной около 1 метра от перегоревшей спирали для электроплитки на 220 вольт и намотайте спираль на паяльник. Сначала сделайте один-два витка из толстой медной проволоки на слюдяной изоляции около отверстий в трубке. Это будет первый отвод. Присоедините к нему два конца — один от соединительного шнура, а другой от нихромовой проволоки — и прочно скрепите их, чтобы они не касались трубки. Намотайте один слой нихромовой обмотки с принудительным шагом, то есть располагая виток от витка на некотором расстоянии. Для этого возьмите обмоточный провод такого же диаметра и длины, как нихромовая проволока, сложите их вместе и произведите намотку, укладывая виток к витку. После того как намотаете слой, размотайте обмоточный провод, а нихромовую обмотку оберните двумя слоями листовой слюды и закрепите тонкими нитками, чтобы не раскручивалась. Затем намотайте второй слой нихромовой обмотки и вывод ее соедините с другим концом соединительного шнура, закрепляя их на второй слюдяной прокладке возле отверстий трубки двумя-тремя витками толстой Медной проволоки. Верхний слой обмотки оберните несколькими слоями слюды или веревочным асбестом и закройте обмотку кожухом от старого паяльника. Простейший кожух вы можете сделать сами из жести от консервной банки. Теперь можно испытать работу паяльника.

Если паяльник будет быстро нагреваться, надо включать его на меньшее напряжение, например на 20 или 18 вольт, или взять более длинную нихромовую проволоку. Медленное и слабое нагревание паяльника говорит о том, что надо увеличить напряжение или уменьшить длину нихромовой проволоки.

Можно практически подобрать такую длину и диаметр нихромовой проволоки, при которой паяльник нормально нагревается и продолжительно работает. Вы можете сами изготовить электропаяльник на любое низкое напряжение.

Нередко приходится ремонтировать перегоревшие паяльники, приобретенные в магазинах.

Чаще всего паяльник портится от сильного перегревания, особенно когда его долго держат включенным без употребления.

От перегревания сгорают концы соединительных проводов возле выводов от нагревательной проволоки или же перегорает проволока.

Иногда паяльник не работает из-за неисправности соединительного шнура. Перед тем как приступить к ремонту паяльника, надо проверить, нет ли обрыва в шнуре, а также заделку концов в штепсельной вилке. Убедившись в их исправности, приступают к разборке паяльника для определения повреждения и ремонта.

Разборка производится в следующем порядке.

Сначала снимают крепительные кольца с кожуха. Затем отнимают обе половины кожуха и осторожно снимают асбестовый и слюдяной слои изоляции. Особенно осторожно снимают слюду, так как она очень хрупкая и легко ломается на мелкие части. После этого осматривают надежность соединения выводов от проволоки с проводами соединительного шнура. Нарушенное соединение восстанавливают и снова собирают паяльник.
