9. Установите флажок Base to Pivot(Точка опоры внизу), чтобы переместить точку опоры из центра объекта к его основанию.

Построим ChamferBox(Параллелепипед с фаской) с помощью главного меню и ввода значений параметров с клавиатуры.

1. Выполните команду Create→ Extended Primitives→ ChamferBox(Создание → Улучшенные примитивы → Па раллелепипед с фаской). В результате на командной панели появятся свитки параметров параллелепипеда с фаской (рис. 2.15).

Рис. 2.15.Настройки примитива ChamferBox (Параллелепипед с фаской) на командной панели

2. В полях X, Yи Zвведите значения смещения относительно начала координат по соответствующим осям.

3. Введите значения параметров Length(Длина), Width(Ширина), Height(Высота) и Fillet(Закругление).

4. Щелкните на кнопке Create(Создать) для создания объекта в окнах проекций.

5. При необходимости, используя свиток Parameters(Параметры), задайте количество сегментов для сторон параллелепипеда с фаской и количество сегментов для закругления.

6. Для сглаживания поверхности в пределах закругления установите флажок Smooth(Сглаживание) (рис. 2.16).

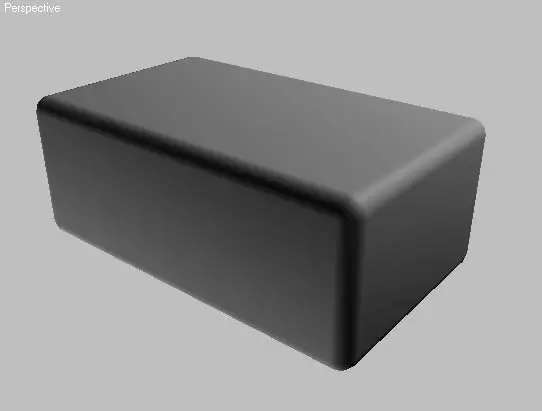

Рис. 2.16.Параллелепипед с фаской

Для создания сложных объектов сцены не всегда хватает простых и сложных параметрических объектов. В этом случае на помощь приходят объекты форм. В 3ds Max объекты форм создаются в качестве исходной геометрии для построения других более сложных объектов методом лофтинга (то есть размещением набора характерных сечений объекта вдоль траектории пути), выдавливания, вращения и т. д. Можно также создать формы, управляющие движением во время анимации.

Категория Shapes(Формы) состоит из трех групп объектов – это Splines(Сплайны), NURBS Curves(NURBS-кривые) и Extended Splines(Улучшенные сплайны).

Рассмотрим первую группу как наиболее распространенную и часто используемую.

Что такое сплайны? Это кривые, представляющие собой набор вершин, соединенных прямолинейными или криволинейными отрезками – сегментами. Вершины (Vertices), сегменты (Segments) и сплайны (Splines) составляют уровень подобъектов кривых этого типа.

Вершины – это точки, находящиеся на концах сегментов и определяющие кривизну сплайна. Различают четыре типа вершин.

• Smooth(Сглаженная) – плавно соединяющая два смежных сегмента, которые имеют равную степень кривизны.

• Corner(Угловая) – соединяющая два сегмента, которые образуют излом кривой в месте соединения.

• Bezier(Безье) – подобна сглаженной вершине, но с возможностью управления кривизной в точке соединения сегментов при помощи манипуляторов Безье. Манипуляторы находятся на одной прямой, позволяя управлять только их наклоном и длиной, что вызывает изменение кривизны сегментов и их ориентацию.

• Bezier Corner(Угол Безье) – как и вершина типа Bezier(Безье), имеет манипуляторы, но в отличие от Bezier(Безье) манипуляторы можно настраивать независимо друг от друга.

На рис. 2.17 показана кривая со всеми типами вершин.

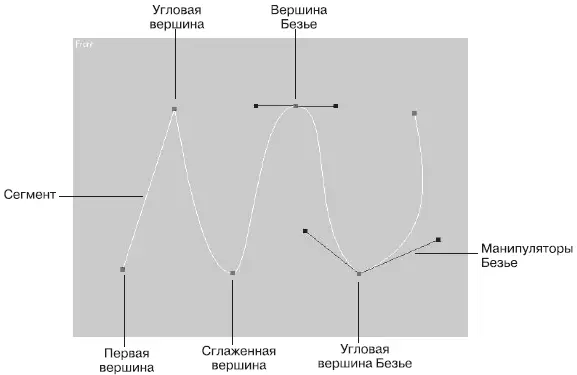

Рис. 2.17.Подобъекты сплайна

Сегменты – прямолинейные или криволинейные участки сплайна, ограниченные двумя вершинами. Криволинейные сегменты образуются из прямолинейных участков, количество которых определяется значением параметра Steps(Количество шагов) или установкой флажка Adaptive(Адаптивный) для автоматического задания кривизны сплайна. В зависимости от типа сегменты бывают:

• Line(Линейный) – прямая между двумя вершинами;

• Curve(Кривая) – кривая, определяемая типом вершин и настройкой манипуляторов.

Сплайны – это группа смежных сегментов, образующих непрерывную линию. Сплайны бывают открытые и закрытые (у закрытых первая и последняя вершины совпадают). В зависимости от типа сплайны бывают:

• Line(Линия) – все сегменты сплайна являются прямыми;

• Curve(Кривая) – все сегменты сплайна имеют некоторую кривизну;

• смешанный – сплайн, содержащий как первый, так и второй типы сегментов, то есть имеющий как прямолинейные, так и криволинейные участки.

Программа 3ds Max 2008 содержит 11 типов сплайнов:

• Line(Линия) – основной объект формы, позволяющий строить как замкнутые, так и разомкнутые кривые любой нерегулярной формы;

• Circle(Окружность) – дает возможность создавать окружности произвольного радиуса;

• Arc(Дуга) – позволяет строить сегменты криволинейной формы по заданным начальной и конечной точкам, а также кривизны или центра;

• NGon(Многоугольник) – правильный многоугольник с настраиваемым количеством сторон и возможностью задания скругления углов;

• Text(Сплайновый текст) – объект формы на основе строк текста с элементами форматирования: выбор гарнитуры, выравнивания, межстрочного и межбуквенного пространства и т. п.;

• Section(Сечение) – инструмент, используемый для создания формы на основе сечения трехмерных объектов плоскостью;

• Rectangle(Прямоугольник) – дает возможность создания прямоугольника или квадрата с возможностью скругления углов прямыми или кривыми фасками;

• Ellipse(Эллипс) – позволяет создавать эллипсы и круги по двум осям;

• Donut(Кольцо) – состоит из двух концентрических окружностей, с возможностью раздельной настройки большего и меньшего радиусов;

• Star(Звезда) – применяется для создания звезд с произвольным количеством лучей и возможностью их закручивания и скругления;

• Helix(Спираль) – трехмерный объект формы, применяемый для создания спиралей с возможностью контролирования количества витков, высоты, а также внутреннего и наружного радиусов.

Все типы сплайнов представлены в группе Splines(Сплайны) вкладки Create(Создание) командной панели (рис. 2.18).

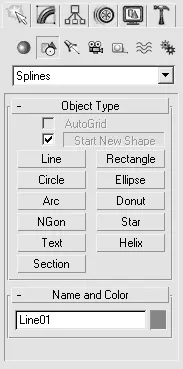

Рис. 2.18.Группа Splines (Сплайны) категории Shapes (Формы) командной панели

В качестве примера построим два объекта форм: Star(Звезда) и Text(Сплайновый текст). Для создания многоугольника в виде звезды выполните следующие действия.
