Для этого в окне проекции Front(Спереди) создайте четыре сплайна (хотя можно обойтись и тремя) (рис. 2.47).

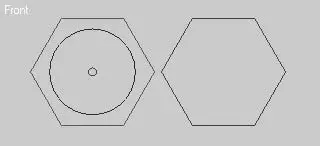

Рис. 2.47.Сплайны, определяющие профиль модели карандаша

Четвертый сплайн – копия шестиугольника со сдвинутыми вверх манипуляторами Безье во всех шести точках сплайна. На рис. 2.48 в окне проекции Top(Сверху) изображена форма, которая получилась у меня. В окне проекции Top(Сверху) также следует построить сплайн, который будет формой пути для карандаша.

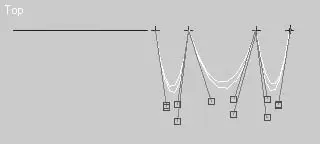

Рис. 2.48.Форма сплайнов в окне проекции Top (Сверху)

После построения всех сплайнов можно приступать к созданию лофт-объекта. Для этого выполните следующие действия.

1. В окне проекции Top(Сверху) выделите сплайн пути (прямую).

2. На вкладке Geometry(Геометрия) командной панели выберите из раскрывающегося списка Compound Objects(Составные объекты).

3. Щелкните на кнопке Loft(Лофтинговые), чтобы активизировать режим построения лофтинговых объектов.

4. В свитке Creation Method(Метод создания) щелкните на кнопке Get Shape(Взять форму), после чего указатель мыши перейдет в режим выбора.

5. Щелкните кнопкой мыши на первой форме поперечного сечения (окружности большего диаметра). В результате лофт-объект примет форму цилиндра.

6. В свитке Path Parameters(Параметры пути) введите значение Path(Путь), равное 5. Так мы определили местоположение второго сечения.

7. Снова нажмите кнопку Get Shape(Взять форму) и выберите вторую форму (плоский шестиугольник, расположенный слева). После этого лофт-объект станет шестигранной формы.

8. Задайте параметру Path(Путь) значение, равное 85 (расстояния по умолчанию вводятся в процентах от всего пути).

9. Щелкните на кнопке Get Shape(Взять форму) и выберите в окне проекции Front(Спереди) правый шестигранник.

10. Задайте параметру Path(Путь) значение, равное 100, и выберите последнюю форму – маленькую окружность.

Теперь лофт-объект похож на карандаш (рис. 2.49).

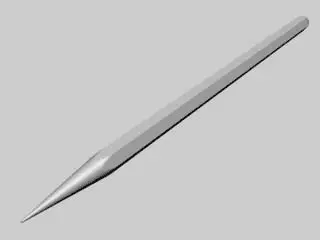

Рис. 2.49.Карандаш, построенный при помощи объекта Loft (Лофтинговые)

Примечание

При необходимости обратитесь к файлу упражнения pencil.max, расположенному в папке Examples\Глава 02\Lofts прилагаемого к книге DVD.

Прежде чем приступить к моделированию следующего объекта более сложной формы, необходимо рассмотреть, как согласовать первые вершины каждой формы поперечного сечения.

Примечание

В видеоуроке «Урок 10. Согласование вершин при моделировании лофт-объектов», который находится на DVD, прилагаемом к книге, показано, как выполнять согласование первых вершин при создании лофт-объекта.

Любой сплайн имеет первую вершину, которая обозначается квадратиком в точке ее расположения. Чтобы не происходило скручивание лофт-объекта от формы к форме, необходимо выровнять первые вершины. Делается это одним из двух способов:

• назначая первую вершину в необходимом месте;

• вращая сплайн вокруг своей оси в режиме SubObject(Подобъект) модификатора Loft(Лофтинговые), то есть когда он уже принадлежит лофт-объекту (помните, трансформации в лофт-объект не передаются, поэтому нет смысла вращать сам сплайн).

Возьмем для примера два сплайна (окружность и квадрат) и посмотрим, как выглядят несогласованные и согласованные первые вершины у лофт-объекта.

На рис. 2.50, слева изображено расположение первых вершин по умолчанию, а на рис. 2.50, справа – результат такого расположения вершин.

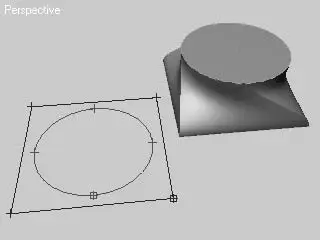

Рис. 2.50.Сплайн с несогласованными вершинами (слева) и объект, построенный на основе такого сплайна (справа)

Если согласовать расположение первых вершин, то получится правильная форма (рис. 2.51).

Рис. 2.51.Сплайн с согласованными вершинами (слева) и лофт-объект, построенный на основе такого сплайна (справа)

Иначе говоря, если соединить первые вершины, начиная от основания к верху объекта, воображаемыми отрезками, то должна получиться прямая линия.

Перейдем к созданию более сложных форм лофт-объектов. Одним из классических примеров сложного объекта является вилка.

Примечание

В видеоуроке «Урок 11. Моделирование вилки», который находится на DVD, прилагаемом к книге, показано, как создать модель вилки.

В данном случае, кроме того, что сплайн имеет более сложную форму, присутствует большее количество сплайнов внутри формы поперечного сечения. Особенность построения такого лофт-объекта заключается в том, что нужно подогнать количество сплайнов внутри каждого поперечного сечения по максимальному количеству сплайнов в форме. Например, в вилке максимальное количество сплайнов поперечного сечения – три (в зубцах вилки – по одному на каждый зубец). Чтобы получить более сглаженную форму, я использовал четыре сплайна (средний овал разделен на два сплайна). Исходя из этого, все остальные формы также должны иметь по четыре сплайна.

Внимание!

Если в процессе построения сложного сплайна появляется перекрученная поверхность, это первый признак того, что расположенные рядом формы имеют различный порядок следования подобъектов. Для лофт-объектов с количеством сплайнов внутри формы больше одного, сплайны всех форм должны иметь одинаковый порядок следования сплайнов и вершин. Иначе говоря, лофт-объект строится от первого сплайна: первой вершины формы к первому сплайну, первой вершине второй формы и т. д.

На рис. 2.52 показаны формы поперечных сечений в окне проекции Front(Спереди).

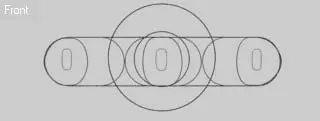

Рис. 2.52.Формы поперечных сечений, подготовленные для моделирования вилки

На окружностях, образующих ручку, в режиме редактирования Vertex(Вершина) необходимо добавить дополнительные точки, а затем разделить сплайн на четыре части (выделить нужные точки и применить к ним команду Break(Разбить)). То же самое необходимо сделать и с прямоугольником. В процессе создания лофт-объекта можно редактировать как расположение поперечных сечений вдоль пути, так и их форму. Вместе с тем вы можете уточнять форму сплайна пути, поэтому совсем не обязательно все тщательно подгонять с самого начала.
