• интерполяция ведется с учетом порядковых номеров сплайнов, поэтому сплайны необходимо либо строить в строгой последовательности, либо после построения изменить порядок их следования.

Начните построение сплайнов, для чего выполните команду меню Create→ Shapes→ Line(Создание → Формы → Линия). Начните строить сплайн с лобной части головы и продлите его вниз вдоль правой стороны лица (рис. 2.66).

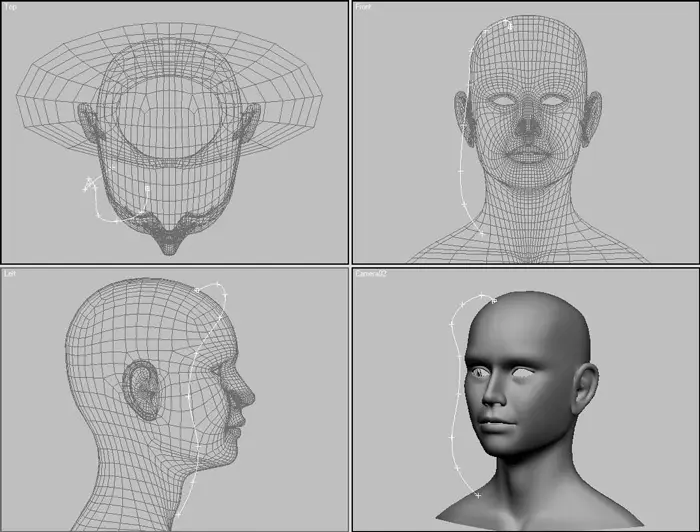

Рис. 2.66.Первый сплайн, определяющий форму волос

Проконтролируйте положение сплайна во всех окнах проекций – он должен иметь форму первого локона волос и не должен пересекаться с поверхностью модели головы.

Совет

При создании сплайнов можно использовать минимальное количество вершин для построения базовой формы локона волос с последующим наращиванием вершин до необходимого количества.

Постройте новый сплайн на затылочной части головы или копируйте и подредактируйте созданный.

Продолжите построение сплайнов с таким расчетом, чтобы по периметру головы расположилось от 10 до 15 сплайнов (рис. 2.67).

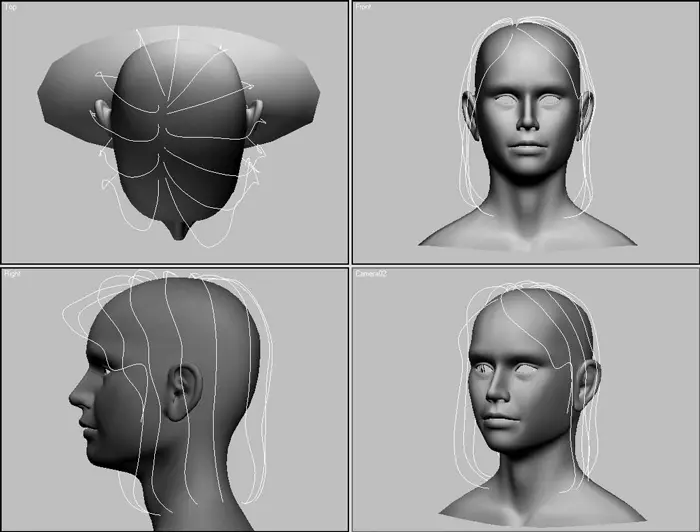

Рис. 2.67.Форма и расположение сплайнов относительно модели головы

После построения сплайнов убедитесь в том, что они принадлежат одному объекту и располагаются по номерам в порядке следования. Если же этого не произошло в процессе построения (например, я при построении новых кривых копировал сплайны на уровне подобъектов), то выполните следующие действия.

1. Выделите первый сплайн, расположенный справа от лицевой части модели головы.

2. В свитке Geometry(Геометрия) щелкните на кнопке Attach(Присоединить), в результате она выделится цветом.

3. В окне проекции Top(Сверху) последовательно выберите все построенные сплайны, продвигаясь по кругу вправо.

Теперь можно применить модификатор для создания волос на основе сплайнов. Для этого выделите построенные сплайны и на командной панели выберите из списка модификаторов строку Hair and Fur (WSM)(Волосы и мех (WSM)).

Прежде чем настраивать отображение, установим источник света, который будет генерировать тень от волос.

Внимание!

Для генерации теней модификатором Hair and Fur (Волосы и мех) используются только направленные источники света типа Target Spot (Направленный с целью) или Free Spot (Направленный без цели), к настройкам которых добавляется свиток с параметрами тени для волос.

Чтобы получить на модели головы тени от волос, выполните следующие действия.

1. В свитке Tools(Сервис) настроек модификатора Hair and Fur(Волосы и мех) щелкните на кнопке Render Settings(Параметры визуализации), в результате откроется окно Environment and Effects(Окружающая среда и эффекты).

2. В одном из окон проекций выделите направленный источник света с именем hair_shadow(в вашем случае это может быть любой другой источник света данного типа).

3. В свитке Hair and Fur(Волосы и мех) окна Environment and Effects(Окружающая среда и эффекты) щелкните на кнопке Add hair properties(Добавить свойства волос), в результате чего к настройкам выбранного источника света добавится свиток Hair Light Attr(Свойства источника света для волос).

4. Проследите за тем, чтобы в области Shadows(Тени) свитка General Parameters(Общие параметры) настроек источника света был установлен флажок On(Включить), а в свитке Hair Light Attr(Свойства источника света для волос) – флажок Light Hair(Освещать волосы). В данном свитке можно увеличить значение параметра Resolution(Разрешение), чтобы получить более качественные тени (рис. 2.68).

Рис. 2.68.Свиток Hair Light Attr (Свойства источника света для волос)

Вернитесь к настройкам модификатора Hair and Fur (WSM)(Волосы и мех (WSM)). Определите общие параметры модификатора в свитке General Parameters(Общие параметры), установив количество волос ( Hair Count(Количество волос)), количество сегментов по длине волоса ( Hair Segments(Количество сегментов)), толщину волоса ( Root Thick(Толщина волоса) и Tip Thick(Толщина концов)) и т. д. Флажок Interpolate(Интерполяция) должен оставаться установленным, чтобы поверхность волос строилась с учетом интерполяции между сплайнами (рис. 2.69).

Рис. 2.69.Свиток General Parameters (Общие параметры) настроек модификатора Hair and Fur (WSM) (Волосы и мех (WSM))

В свитке Material Parameters(Параметры материала) укажите параметры, которые будут влиять на отображение волос при визуализации. Образцы цвета Tip Color(Цвет концов) и Root Color(Цвет у корней) определяют, соответственно, цвет волос на концах и у корней. Параметр Hue Variation(Оттенки цвета) влияет на то, в какой степени цвет волос будет отличаться от указанного в образцах цвета. Параметры Specular(Цвет зеркального отражения) и Glossiness(Глянец) отвечают за блеск волос. Настройте также параметр Self Shadow(Собственная тень) и другие параметры свитка Material Parameters(Параметры материала) (рис. 2.70).

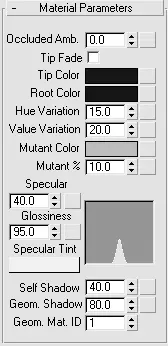

Рис. 2.70.Свиток с настройками параметров материала волос

Параметры свитков Frizz Parameters(Параметры вьющихся волос) и Kink Parameters(Параметры курчавости) можно использовать для получения вьющихся волос.

Более важным с точки зрения общих настроек является свиток Multi Strand Parameters(Параметры локонов), позволяющий настраивать вид локонов, создавая пышность и хаотичность прядей волос. Здесь можно задать параметры плотности ( Count(Количество)), расширения волос у основания ( Root Splay(Расширение у основания)) и на концах ( Tip Splay(Расширение на конце)), а также случайное распределение ( Randomize(Случайное распределение)) (рис. 2.71).

Рис. 2.71.Свиток Multi Strand Parameters (Параметры локонов)

Примечание

Все вышеописанные настройки формы и отображения волос в значительной степени зависят от формы, длины и расположения сплайнов относительно друг друга. В связи с этим тонкая настройка параметров возможна только в процессе тестовой визуализации. При этом можно редактировать не только параметры модификатора, но и сами кривые на уровне подобъектов.
